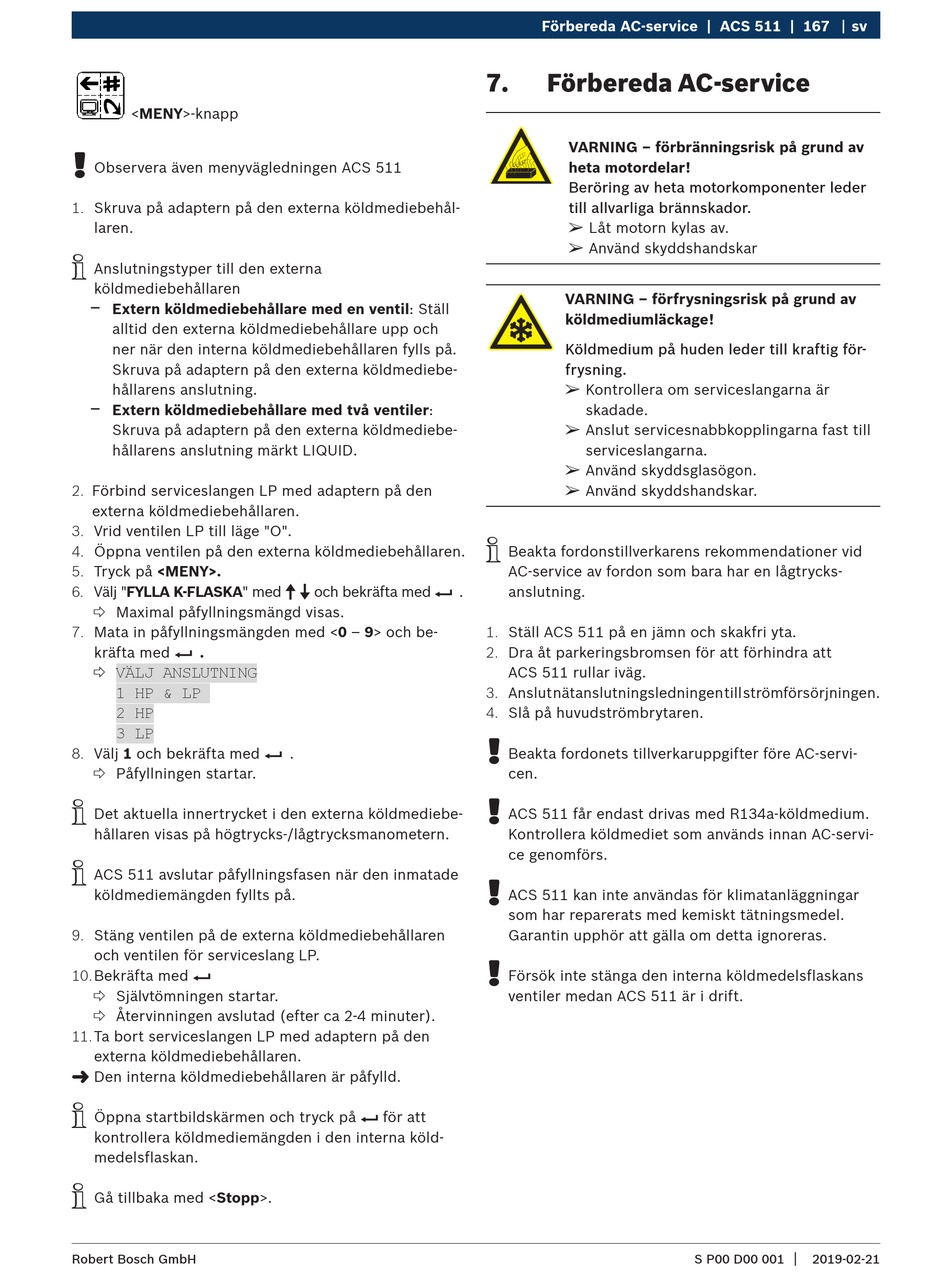

Bosch ACS 511 Originalbetriebsanleitung Seite 167

<MENY>-knapp
!
Observera även menyvägledningen ACS 511
1. Skruva på adaptern på den externa köldmediebehål-
laren.
i
Anslutningstyper till den externa
köldmediebehållaren
$
Extern köldmediebehållare med en ventil: Ställ
alltid den externa köldmediebehållare upp och
ner när den interna köldmediebehållaren fylls på.
Skruva på adaptern på den externa köldmediebe-
hållarens anslutning.
$
Extern köldmediebehållare med två ventiler:
Skruva på adaptern på den externa köldmediebe-
hållarens anslutning märkt LIQUID.
2. Förbind serviceslangen LP med adaptern på den
externa köldmediebehållaren.
3. Vrid ventilen LP till läge "O".
4. Öppna ventilen på den externa köldmediebehållaren.
5. Tryck på <MENY>.
6. Välj "FYLLA K-FLASKA" med o u och bekräfta med E .
 Maximal påfyllningsmängd visas.
7. Mata in påfyllningsmängden med <0 – 9> och be-
kräfta med E .

VÄLJ ANSLUTNING
1 HP & LP
2 HP
3 LP
8. Välj 1 och bekräfta med E .
 Påfyllningen startar.
i
Det aktuella innertrycket i den externa köldmediebe-
hållaren visas på högtrycks-/lågtrycksmanometern.
i
ACS 511 avslutar påfyllningsfasen när den inmatade
köldmediemängden fyllts på.
9. Stäng ventilen på de externa köldmediebehållaren
och ventilen för serviceslang LP.
10. Bekräfta med E
 Självtömningen startar.
 Återvinningen avslutad (efter ca 2-4 minuter).
11. Ta bort serviceslangen LP med adaptern på den
externa köldmediebehållaren.
"
Den interna köldmediebehållaren är påfylld.
i
Öppna startbildskärmen och tryck på E för att
kontrollera köldmediemängden i den interna köld-
medelsflaskan.
i
Gå tillbaka med <Stopp>.
Robert Bosch GmbH
Förbereda AC-service | ACS 511 | 167
7. Förbereda AC-service
VARNING – förbränningsrisk på grund av
heta motordelar!
Beröring av heta motorkomponenter leder
till allvarliga brännskador.
¶
Låt motorn kylas av.
¶
Använd skyddshandskar
VARNING – förfrysningsrisk på grund av
köldmediumläckage!
Köldmedium på huden leder till kraftig för-
frysning.
¶
Kontrollera om serviceslangarna är
skadade.
¶
Anslut servicesnabbkopplingarna fast till
serviceslangarna.
¶
Använd skyddsglasögon.
¶
Använd skyddshandskar.
i
Beakta fordonstillverkarens rekommendationer vid
AC-service av fordon som bara har en lågtrycks-
anslutning.
1. Ställ ACS 511 på en jämn och skakfri yta.
2. Dra åt parkeringsbromsen för att förhindra att
ACS 511 rullar iväg.
3. Anslut nätanslutningsledningen till ström försörjningen.
4. Slå på huvudströmbrytaren.
!
Beakta fordonets tillverkaruppgifter före AC-servi-
cen.
!
ACS 511 får endast drivas med R134a-köldmedium.
Kontrollera köldmediet som används innan AC-servi-
ce genomförs.
!
ACS 511 kan inte användas för klimatanläggningar
som har reparerats med kemiskt tätningsmedel.
Garantin upphör att gälla om detta ignoreras.
!
Försök inte stänga den interna köldmedelsflaskans
ventiler medan ACS 511 är i drift.
