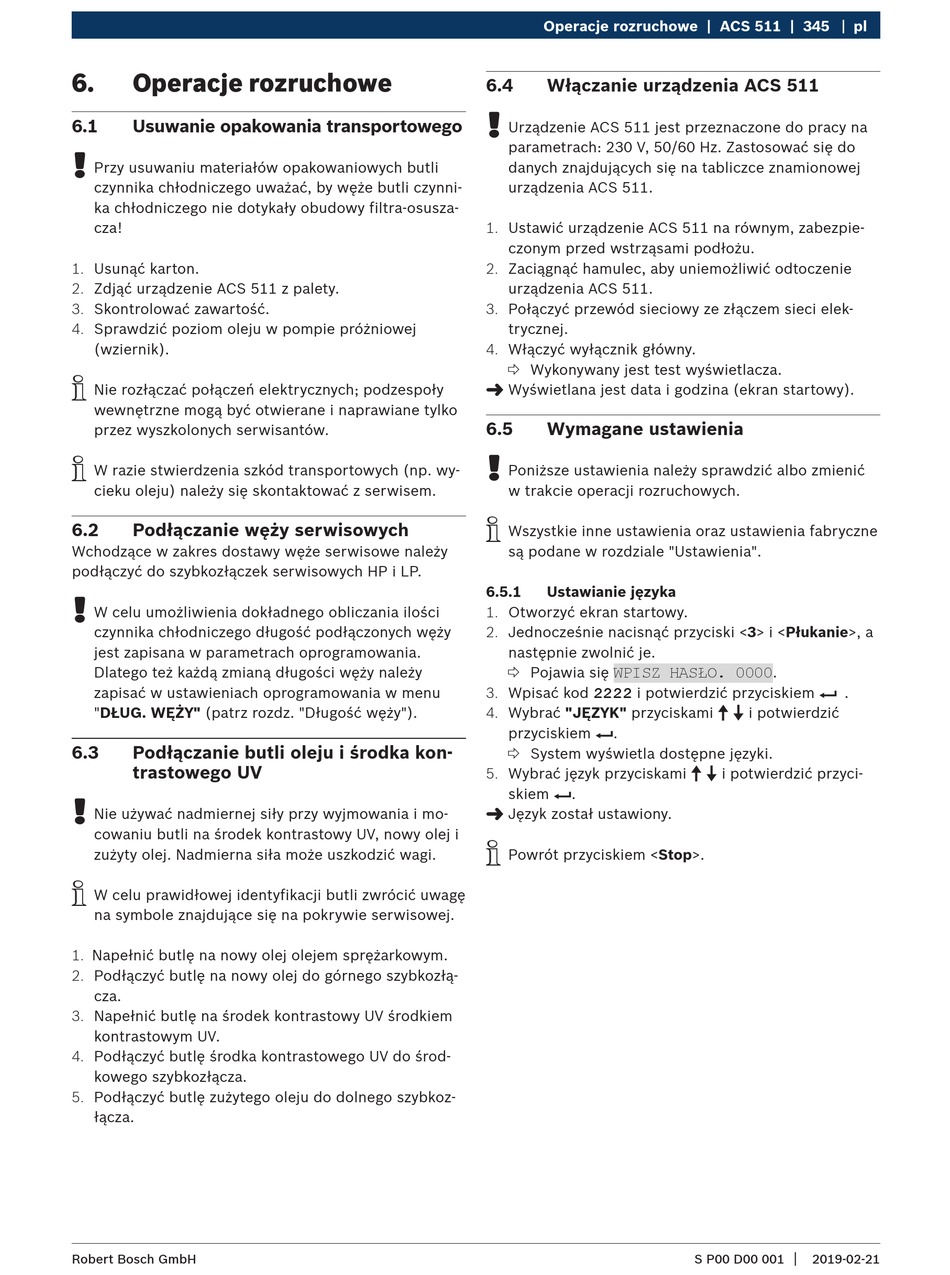

6. Operacje rozruchowe
6.1 Usuwanie opakowania transportowego
!
Przy usuwaniu materiałów opakowaniowych butli
czynnika chłodniczego uważać, by węże butli czynni-
ka chłodniczego nie dotykały obudowy filtra-osusza-
cza!
1. Usunąć karton.
2. Zdjąć urządzenie ACS 511 z palety.
3. Skontrolować zawartość.
4. Sprawdzić poziom oleju w pompie próżniowej
(wziernik).
i
Nie rozłączać połączeń elektrycznych; podzespoły
wewnętrzne mogą być otwierane i naprawiane tylko
przez wyszkolonych serwisantów.
i
W razie stwierdzenia szkód transportowych (np. wy-
cieku oleju) należy się skontaktować z serwisem.
6.2 Podłączanie węży serwisowych
Wchodzące w zakres dostawy węże serwisowe należy
podłączyć do szybkozłączek serwisowych HP i LP.
!
W celu umożliwienia dokładnego obliczania ilości
czynnika chłodniczego długość podłączonych węży
jest zapisana w parametrach oprogramowania.
Dlatego też każdą zmianą długości węży należy
zapisać w ustawieniach oprogramowania w menu
"DŁUG. WĘŻY" (patrz rozdz. "Długość węży").
6.3 Podłączanie butli oleju i środka kon-
trastowego UV
!
Nie używać nadmiernej siły przy wyjmowania i mo-
cowaniu butli na środek kontrastowy UV, nowy olej i
zużyty olej. Nadmierna siła może uszkodzić wagi.
i
W celu prawidłowej identyfikacji butli zwrócić uwagę
na symbole znajdujące się na pokrywie serwisowej.
1. Napełnić butlę na nowy olej olejem sprężarkowym.
2. Podłączyć butlę na nowy olej do górnego szybkozłą-
cza.
3. Napełnić butlę na środek kontrastowy UV środkiem
kontrastowym UV.
4. Podłączyć butlę środka kontrastowego UV do środ-
kowego szybkozłącza.
5. Podłączyć butlę zużytego oleju do dolnego szybkoz-
łącza.
Robert Bosch GmbH
Operacje rozruchowe | ACS 511 | 345
6.4 Włączanie urządzenia ACS 511
!
Urządzenie ACS 511 jest przeznaczone do pracy na
parametrach: 230 V, 50/60 Hz. Zastosować się do
danych znajdujących się na tabliczce znamionowej
urządzenia ACS 511.
1. Ustawić urządzenie ACS 511 na równym, zabezpie-
czonym przed wstrząsami podłożu.
2. Zaciągnąć hamulec, aby uniemożliwić odtoczenie
urządzenia ACS 511.
3. Połączyć przewód sieciowy ze złączem sieci elek-
trycznej.
4. Włączyć wyłącznik główny.
 Wykonywany jest test wyświetlacza.
"
Wyświetlana jest data i godzina (ekran startowy).
6.5 Wymagane ustawienia
!
Poniższe ustawienia należy sprawdzić albo zmienić
w trakcie operacji rozruchowych.
i
Wszystkie inne ustawienia oraz ustawienia fabryczne
są podane w rozdziale "Ustawienia".
6.5.1 Ustawianie języka
1. Otworzyć ekran startowy.
2. Jednocześnie nacisnąć przyciski <3> i <Płukanie>, a
następnie zwolnić je.
 Pojawia się
WPISZ HASŁO. 0000
2222
i potwierdzić przyciskiem E .
3. Wpisać kod
4. Wybrać "JĘZYK" przyciskami o u i potwierdzić
przyciskiem E.
 System wyświetla dostępne języki.
5. Wybrać język przyciskami o u i potwierdzić przyci-
skiem E.
"
Język został ustawiony.
i
Powrót przyciskiem <Stop>.
