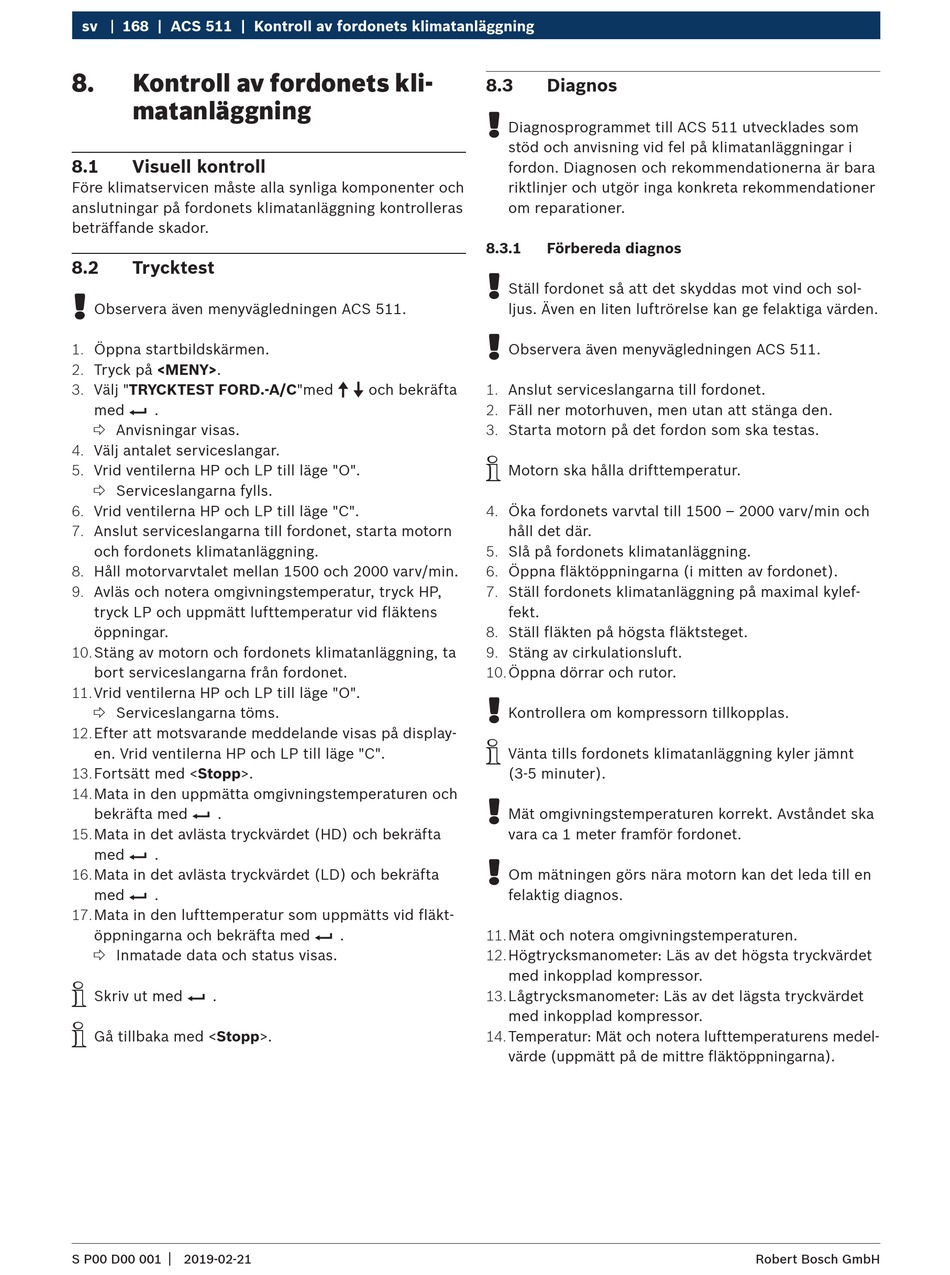

sv 168 | ACS 511 | Kontroll av fordonets klimatanläggning
8. Kontroll av fordonets kli-
matanläggning
8.1 Visuell kontroll
Före klimatservicen måste alla synliga komponenter och
anslutningar på fordonets klimatanläggning kontrolleras
beträffande skador.
8.2 Trycktest
!
Observera även menyvägledningen ACS 511.
1. Öppna startbildskärmen.
2. Tryck på <MENY>.
3. Välj "TRYCKTEST FORD.-A/C"med o u och bekräfta
med E .
 Anvisningar visas.
4. Välj antalet serviceslangar.
5. Vrid ventilerna HP och LP till läge "O".
 Serviceslangarna fylls.
6. Vrid ventilerna HP och LP till läge "C".
7. Anslut serviceslangarna till fordonet, starta motorn
och fordonets klimatanläggning.
8. Håll motorvarvtalet mellan 1500 och 2000 varv/min.
9. Avläs och notera omgivningstemperatur, tryck HP,
tryck LP och uppmätt lufttemperatur vid fläktens
öppningar.
10. Stäng av motorn och fordonets klimatanläggning, ta
bort serviceslangarna från fordonet.
11. Vrid ventilerna HP och LP till läge "O".
 Serviceslangarna töms.
12. Efter att motsvarande meddelande visas på display-
en. Vrid ventilerna HP och LP till läge "C".
13. Fortsätt med <Stopp>.
14. Mata in den uppmätta omgivningstemperaturen och
bekräfta med E .
15. Mata in det avlästa tryckvärdet (HD) och bekräfta
med E .
16. Mata in det avlästa tryckvärdet (LD) och bekräfta
med E .
17. Mata in den lufttemperatur som uppmätts vid fläkt-
öppningarna och bekräfta med E .
 Inmatade data och status visas.
i
Skriv ut med E .
i
Gå tillbaka med <Stopp>.
|
S P00 D00 001 2019-02-21
8.3 Diagnos
!
Diagnosprogrammet till ACS 511 utvecklades som
stöd och anvisning vid fel på klimatanläggningar i
fordon. Diagnosen och rekommendationerna är bara
riktlinjer och utgör inga konkreta rekommendationer
om reparationer.
8.3.1 Förbereda diagnos
!
Ställ fordonet så att det skyddas mot vind och sol-
ljus. Även en liten luftrörelse kan ge felaktiga värden.
!
Observera även menyvägledningen ACS 511.
1. Anslut serviceslangarna till fordonet.
2. Fäll ner motorhuven, men utan att stänga den.
3. Starta motorn på det fordon som ska testas.
i
Motorn ska hålla drifttemperatur.
4. Öka fordonets varvtal till 1500 – 2000 varv/min och
håll det där.
5. Slå på fordonets klimatanläggning.
6. Öppna fläktöppningarna (i mitten av fordonet).
7. Ställ fordonets klimatanläggning på maximal kylef-
fekt.
8. Ställ fläkten på högsta fläktsteget.
9. Stäng av cirkulationsluft.
10. Öppna dörrar och rutor.
!
Kontrollera om kompressorn tillkopplas.
i
Vänta tills fordonets klimatanläggning kyler jämnt
(3-5 minuter).
!
Mät omgivningstemperaturen korrekt. Avståndet ska
vara ca 1 meter framför fordonet.
!
Om mätningen görs nära motorn kan det leda till en
felaktig diagnos.
11. Mät och notera omgivningstemperaturen.
12. Högtrycksmanometer: Läs av det högsta tryckvärdet
med inkopplad kompressor.
13. Lågtrycksmanometer: Läs av det lägsta tryckvärdet
med inkopplad kompressor.
14. Temperatur: Mät och notera lufttemperaturens medel-
värde (uppmätt på de mittre fläktöppningarna).
