4.3 Επισκόπηση πλήκτρων λογισμικού
Λογισμικό Πρωτότυπες οδηγίες
MHKOS SOLHNON Μήκος εύκαμπτου σωλήνα για συ-
ντήρηση
DEXAMENH Εσωτερική φιάλη ψυκτικού
SYSTHMA A/C Σύστημα κλιματισμού οχήματος
HP & LP Υψηλή και χαμηλή πίεση
ΣΩΛΗΝΕΣ Εύκαμπτοι σωλήνες για συντήρηση
STOMIA SERVICE Ρακόρ συντήρησης (ταχυσύνδεσμος
για συντήρηση) συστήματος κλιματι-
σμού οχήματος
ANTLIA Αντλία κενού

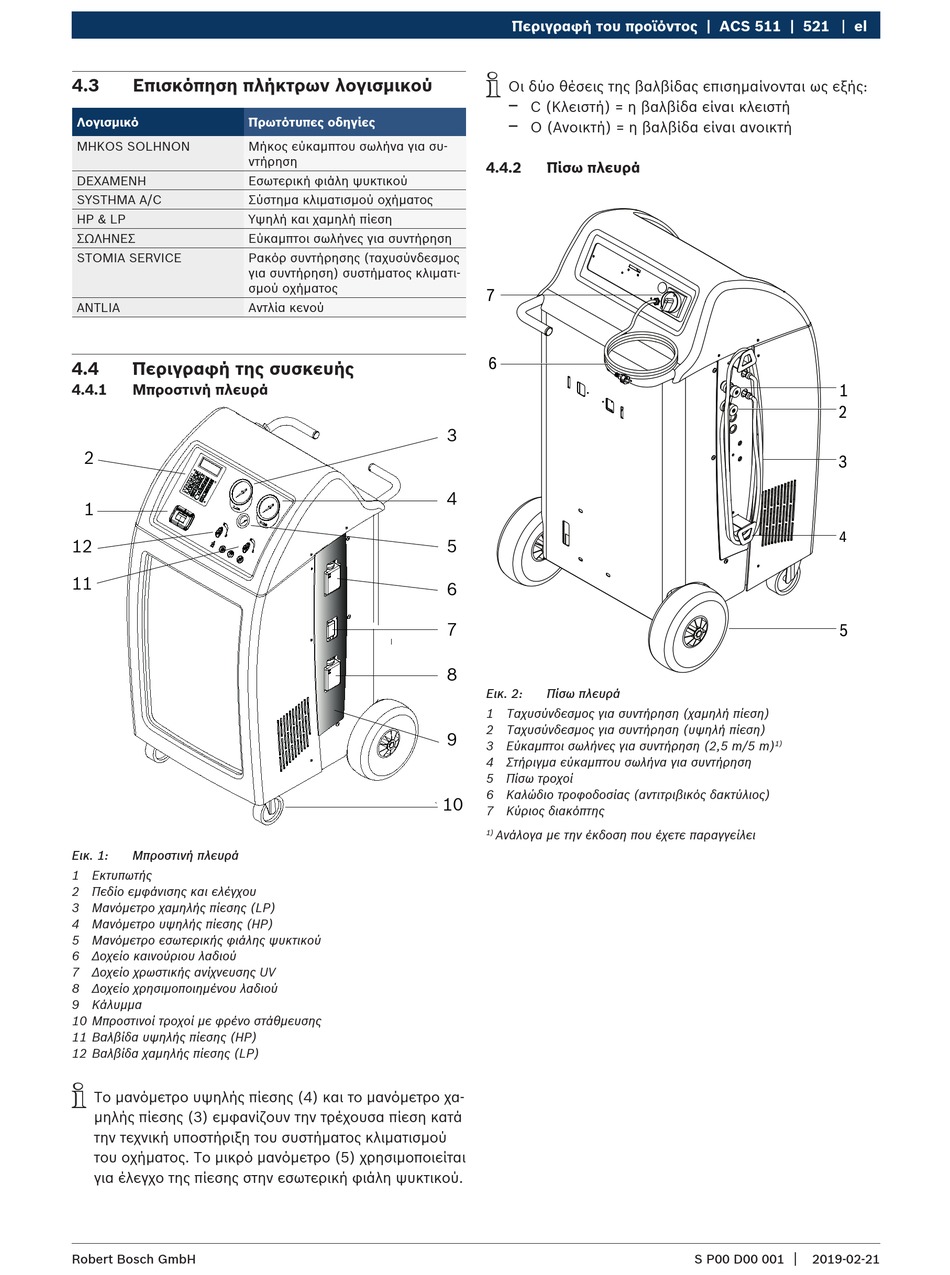

4.4 Περιγραφή της συσκευής
4.4.1 Μπροστινή πλευρά
2
1
12
11
Εικ. 1: Μπροστινή πλευρά
1 Εκτυπωτής
2 Πεδίο εμφάνισης και ελέγχου
3 Μανόμετρο χαμηλής πίεσης (LP)
4 Μανόμετρο υψηλής πίεσης (HP)
5 Μανόμετρο εσωτερικής φιάλης ψυκτικού
6 Δοχείο καινούριου λαδιού
7 Δοχείο χρωστικής ανίχνευσης UV
8 Δοχείο χρησιμοποιημένου λαδιού
9 Κάλυμμα
10 Μπροστινοί τροχοί με φρένο στάθμευσης
11 Βαλβίδα υψηλής πίεσης (HP)
12 Βαλβίδα χαμηλής πίεσης (LP)
i
Το μανόμετρο υψηλής πίεσης (4) και το μανόμετρο χα-
μηλής πίεσης (3) εμφανίζουν την τρέχουσα πίεση κατά
την τεχνική υποστήριξη του συστήματος κλιματισμού
του οχήματος. Το μικρό μανόμετρο (5) χρησιμοποιείται
για έλεγχο της πίεσης στην εσωτερική φιάλη ψυκτικού.
Robert Bosch GmbH
Περιγραφή του προϊόντος | ACS 511 | 521
i
Οι δύο θέσεις της βαλβίδας επισημαίνονται ως εξής:
$
C (Κλειστή) = η βαλβίδα είναι κλειστή
$
O (Ανοικτή) = η βαλβίδα είναι ανοικτή
4.4.2 Πίσω πλευρά
7
6
3
4
5
6
7
8
Εικ. 2: Πίσω πλευρά
1 Ταχυσύνδεσμος για συντήρηση (χαμηλή πίεση)
2 Ταχυσύνδεσμος για συντήρηση (υψηλή πίεση)
9
3 Εύκαμπτοι σωλήνες για συντήρηση (2,5 m/5 m)
4 Στήριγμα εύκαμπτου σωλήνα για συντήρηση
5 Πίσω τροχοί
6 Καλώδιο τροφοδοσίας (αντιτριβικός δακτύλιος)
10
7 Κύριος διακόπτης
Ανάλογα με την έκδοση που έχετε παραγγείλει
1)
el
1
2
3
4
5
1)
|
S P00 D00 001 2019-02-21
