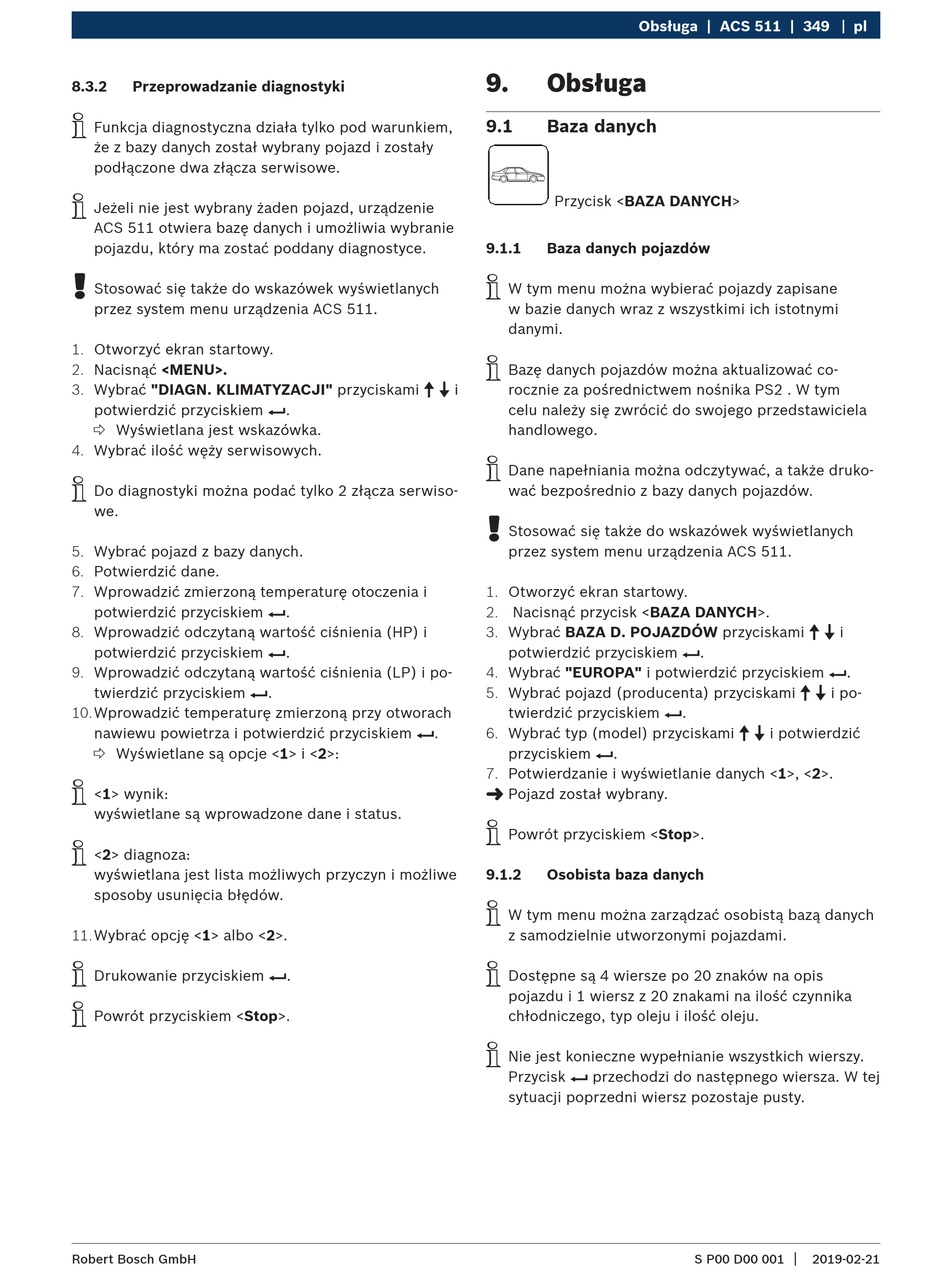

Bosch ACS 511 Originalbetriebsanleitung Seite 349

8.3.2 Przeprowadzanie diagnostyki
i
Funkcja diagnostyczna działa tylko pod warunkiem,
że z bazy danych został wybrany pojazd i zostały
podłączone dwa złącza serwisowe.
i
Jeżeli nie jest wybrany żaden pojazd, urządzenie
ACS 511 otwiera bazę danych i umożliwia wybranie
pojazdu, który ma zostać poddany diagnostyce.
!
Stosować się także do wskazówek wyświetlanych
przez system menu urządzenia ACS 511.
1. Otworzyć ekran startowy.
2. Nacisnąć <MENU>.
3. Wybrać "DIAGN. KLIMATYZACJI" przyciskami o u i
potwierdzić przyciskiem E.
 Wyświetlana jest wskazówka.
4. Wybrać ilość węży serwisowych.
i
Do diagnostyki można podać tylko 2 złącza serwiso-
we.
5. Wybrać pojazd z bazy danych.
6. Potwierdzić dane.
7. Wprowadzić zmierzoną temperaturę otoczenia i
potwierdzić przyciskiem E.
8. Wprowadzić odczytaną wartość ciśnienia (HP) i
potwierdzić przyciskiem E.
9. Wprowadzić odczytaną wartość ciśnienia (LP) i po-
twierdzić przyciskiem E.
10. Wprowadzić temperaturę zmierzoną przy otworach
nawiewu powietrza i potwierdzić przyciskiem E.
 Wyświetlane są opcje <1> i <2>:
i
<1> wynik:
wyświetlane są wprowadzone dane i status.
i
<2> diagnoza:
wyświetlana jest lista możliwych przyczyn i możliwe
sposoby usunięcia błędów.
11. Wybrać opcję <1> albo <2>.
i
Drukowanie przyciskiem E.
i
Powrót przyciskiem <Stop>.
Robert Bosch GmbH
Obsługa | ACS 511 | 349
9. Obsługa
9.1 Baza danych
Przycisk <BAZA DANYCH>
9.1.1 Baza danych pojazdów
i
W tym menu można wybierać pojazdy zapisane
w bazie danych wraz z wszystkimi ich istotnymi
danymi.
i
Bazę danych pojazdów można aktualizować co-
rocznie za pośrednictwem nośnika PS2 . W tym
celu należy się zwrócić do swojego przedstawiciela
handlowego.
i
Dane napełniania można odczytywać, a także druko-
wać bezpośrednio z bazy danych pojazdów.
!
Stosować się także do wskazówek wyświetlanych
przez system menu urządzenia ACS 511.
1. Otworzyć ekran startowy.
2. Nacisnąć przycisk <BAZA DANYCH>.
3. Wybrać BAZA D. POJAZDÓW przyciskami o u i
potwierdzić przyciskiem E.
4. Wybrać "EUROPA" i potwierdzić przyciskiem E.
5. Wybrać pojazd (producenta) przyciskami o u i po-
twierdzić przyciskiem E.
6. Wybrać typ (model) przyciskami o u i potwierdzić
przyciskiem E.
7. Potwierdzanie i wyświetlanie danych <1>, <2>.
"
Pojazd został wybrany.
i
Powrót przyciskiem <Stop>.
9.1.2 Osobista baza danych
i
W tym menu można zarządzać osobistą bazą danych
z samodzielnie utworzonymi pojazdami.
i
Dostępne są 4 wiersze po 20 znaków na opis
pojazdu i 1 wiersz z 20 znakami na ilość czynnika
chłodniczego, typ oleju i ilość oleju.
i
Nie jest konieczne wypełnianie wszystkich wierszy.
Przycisk E przechodzi do następnego wiersza. W tej
sytuacji poprzedni wiersz pozostaje pusty.
pl
|
S P00 D00 001 2019-02-21
