4.3 Преглед на текст на софтуера
Софтуер Оригинални инструкции
ДЪЛЖИНА НА МАРКУЧИТЕ Дължина на маркуча за поддръж-
ка
БУТИЛКА ЗА ГАЗ Вътрешна бутилка за хладилен аг-
ент
КЛИМАТИЧНА СИСТЕМА Климатик на превозното средство
HP & LP Високо и ниско налягане
МАРКУЧИ Маркучи за поддръжка
СЕРВИЗНИ ПОРТОВЕ Фитинг за поддръжка (бърза
връзка за поддръжка) на клима-
тичната системата на превозното
средство.
ПОМПА Вакуум помпа

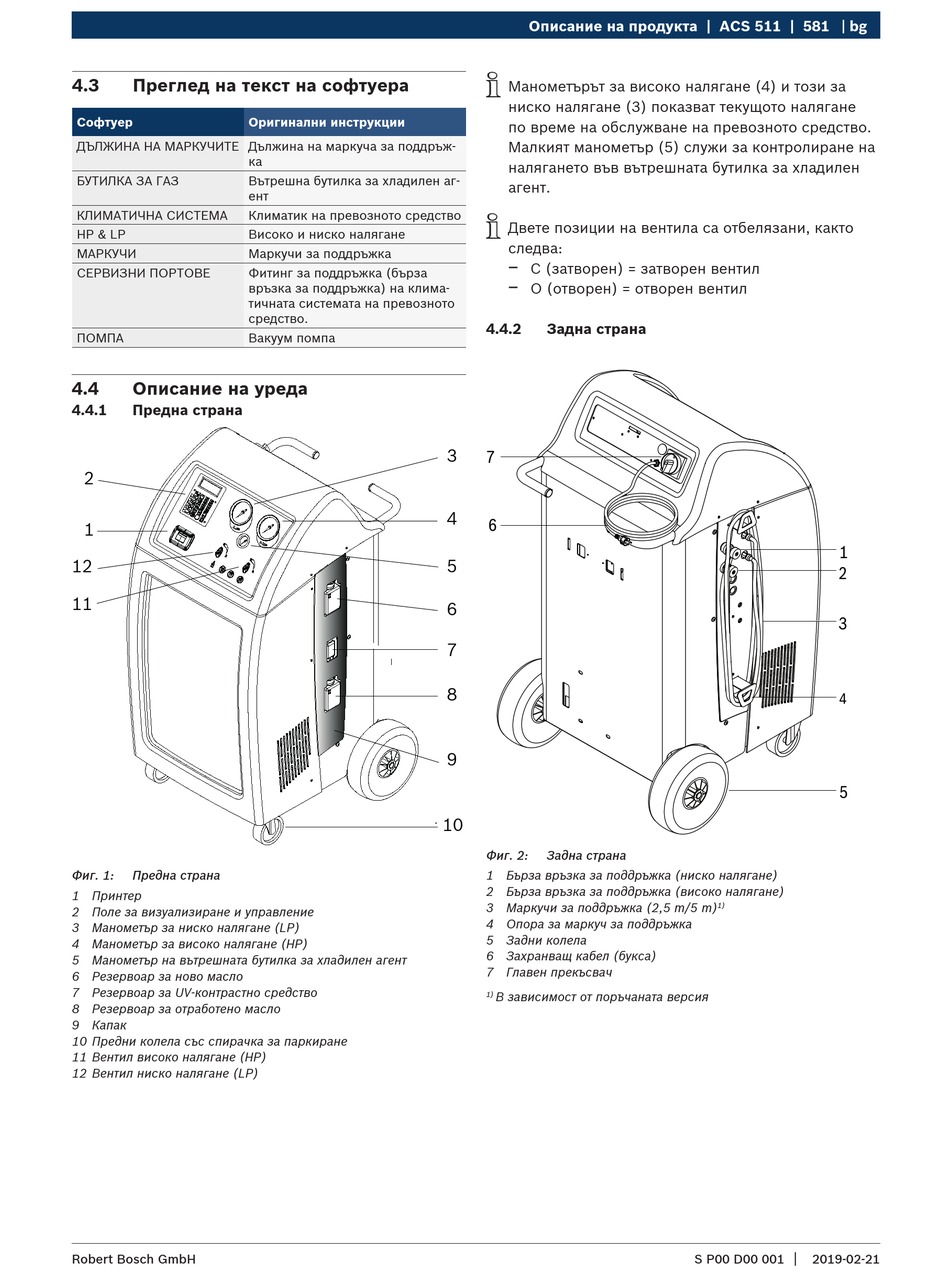

4.4 Описание на уреда
4.4.1 Предна страна
2
1
12
11
Фиг. 1: Предна страна
1 Принтер
2 Поле за визуализиране и управление
3 Манометър за ниско налягане (LP)
4 Манометър за високо налягане (HP)
5 Манометър на вътрешната бутилка за хладилен агент
6 Резервоар за ново масло
7 Резервоар за UV-контрастно средство
8 Резервоар за отработено масло
9 Капак
10 Предни колела със спирачка за паркиране
11 Вентил високо налягане (HP)
12 Вентил ниско налягане (LP)
Robert Bosch GmbH
Описание на продукта | ACS 511 | 581
i
Манометърът за високо налягане (4) и този за
ниско налягане (3) показват текущото налягане
по време на обслужване на превозното средство.
Малкият манометър (5) служи за контролиране на
налягането във вътрешната бутилка за хладилен
агент.
i
Двете позиции на вентила са отбелязани, както
следва:
$
C (затворен) = затворен вентил
$
O (отворен) = отворен вентил
4.4.2 Задна страна
3
7
4
6
5
6
7
8
9
10
Фиг. 2: Задна страна
1 Бърза връзка за поддръжка (ниско налягане)
2 Бърза връзка за поддръжка (високо налягане)
3 Маркучи за поддръжка (2,5 m/5 m)
4 Опора за маркуч за поддръжка
5 Задни колела
6 Захранващ кабел (букса)
7 Главен прекъсвач
В зависимост от поръчаната версия
1)
bg
1
2
3
4
5
1)
|
