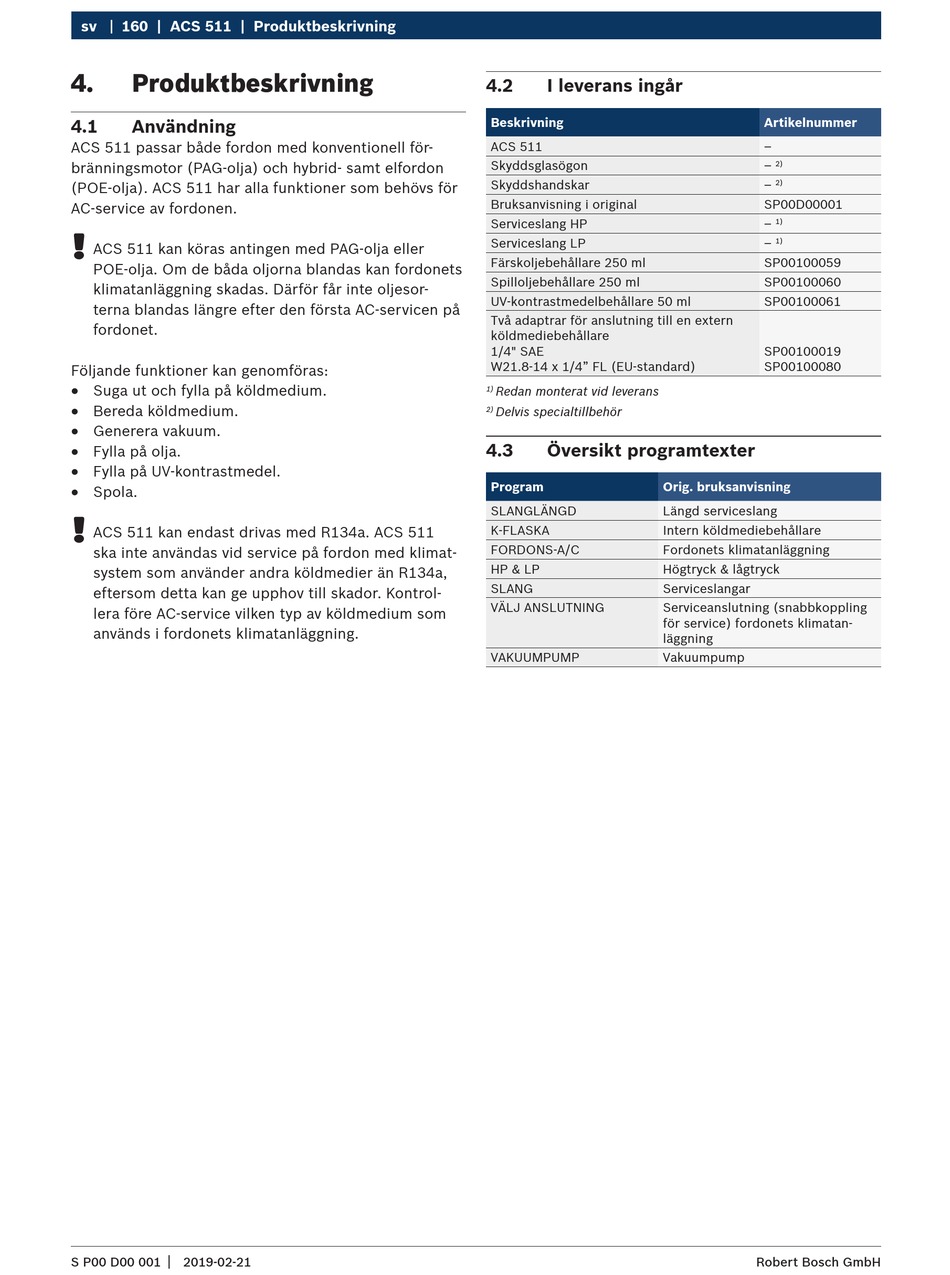

sv 160 | ACS 511 | Produktbeskrivning
4. Produktbeskrivning
4.1 Användning
ACS 511 passar både fordon med konventionell för-
bränningsmotor (PAG-olja) och hybrid- samt elfordon
(POE-olja). ACS 511 har alla funktioner som behövs för
AC-service av fordonen.
!
ACS 511 kan köras antingen med PAG-olja eller
POE-olja. Om de båda oljorna blandas kan fordonets
klimatanläggning skadas. Därför får inte oljesor-
terna blandas längre efter den första AC-servicen på
fordonet.
Följande funktioner kan genomföras:
R
Suga ut och fylla på köldmedium.
R
Bereda köldmedium.
R
Generera vakuum.
R
Fylla på olja.
R
Fylla på UV-kontrastmedel.
R
Spola.
!
ACS 511 kan endast drivas med R134a. ACS 511
ska inte användas vid service på fordon med klimat-
system som använder andra köldmedier än R134a,
eftersom detta kan ge upphov till skador. Kontrol-
lera före AC-service vilken typ av köldmedium som
används i fordonets klimatanläggning.
|
S P00 D00 001 2019-02-21
4.2 I leverans ingår
Beskrivning
ACS 511
Skyddsglasögon
Skyddshandskar
Bruksanvisning i original
Serviceslang HP
Serviceslang LP
Färskoljebehållare 250 ml
Spilloljebehållare 250 ml
UV-kontrastmedelbehållare 50 ml
Två adaptrar för anslutning till en extern
köldmediebehållare
1/4" SAE
W21.8-14 x 1/4" FL (EU-standard)
Redan monterat vid leverans
1)
Delvis specialtillbehör
2)
4.3 Översikt programtexter
Program Orig. bruksanvisning
SLANGLÄNGD Längd serviceslang
K-FLASKA Intern köldmediebehållare
FORDONS-A/C Fordonets klimatanläggning
HP & LP Högtryck & lågtryck
SLANG Serviceslangar
VÄLJ ANSLUTNING Serviceanslutning (snabbkoppling
för service) fordonets klimatan-
läggning
VAKUUMPUMP Vakuumpump
Artikelnummer
–
–
2)
–
2)
SP00D00001
–
1)
–
1)
SP00100059
SP00100060
SP00100061
SP00100019
SP00100080
