4.4.3 Indikerings- och manöverfält
Manöverfältets urvals- och funktionsknappar styr meny-
erna och servicefaserna.
6
5
4
3
2
1
10 9

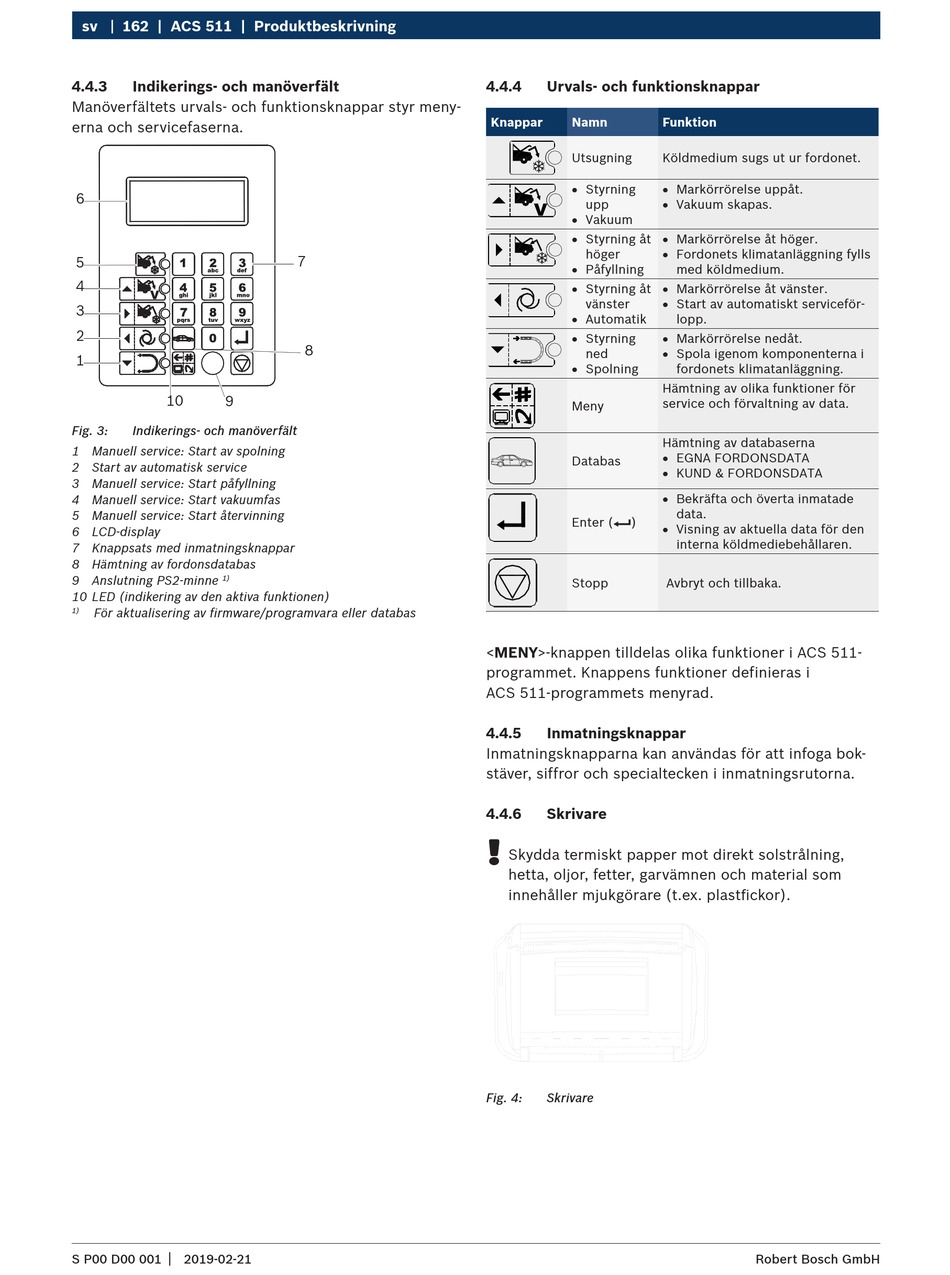

Fig. 3: Indikerings- och manöverfält
1 Manuell service: Start av spolning
2 Start av automatisk service
3 Manuell service: Start påfyllning
4 Manuell service: Start vakuumfas
5 Manuell service: Start återvinning
6 LCD-display
7 Knappsats med inmatningsknappar
8 Hämtning av fordonsdatabas
9 Anslutning PS2-minne
1)
10 LED (indikering av den aktiva funktionen)
För aktualisering av firmware/programvara eller databas
1)
|
S P00 D00 001 2019-02-21
7
8
4.4.4 Urvals- och funktionsknappar
Knappar Namn Funktion
Utsugning Köldmedium sugs ut ur fordonet.
R Styrning R Markörrörelse uppåt.
R Vakuum skapas.
upp
R Vakuum
R Styrning åt R Markörrörelse åt höger.
R Fordonets klimatanläggning fylls
höger
R Påfyllning
R Styrning åt R Markörrörelse åt vänster.
R Start av automatiskt serviceför-
vänster
R Automatik
R Styrning R Markörrörelse nedåt.
R Spola igenom komponenterna i
ned
R Spolning
Hämtning av olika funktioner för
service och förvaltning av data.
Meny
Hämtning av databaserna
R EGNA FORDONSDATA
Databas
R KUND & FORDONSDATA
R Bekräfta och överta inmatade
E
Enter ( )
R Visning av aktuella data för den
Stopp
<MENY>-knappen tilldelas olika funktioner i ACS 511-
programmet. Knappens funktioner definieras i
ACS 511-programmets menyrad.
4.4.5 Inmatningsknappar
Inmatningsknapparna kan användas för att infoga bok-
stäver, siffror och specialtecken i inmatningsrutorna.
4.4.6 Skrivare
!
Skydda termiskt papper mot direkt solstrålning,
hetta, oljor, fetter, garvämnen och material som
innehåller mjukgörare (t.ex. plastfickor).
Fig. 4: Skrivare
med köldmedium.
lopp.
fordonets klimatanläggning.
data.
interna köldmediebehållaren.
Avbryt och tillbaka.
