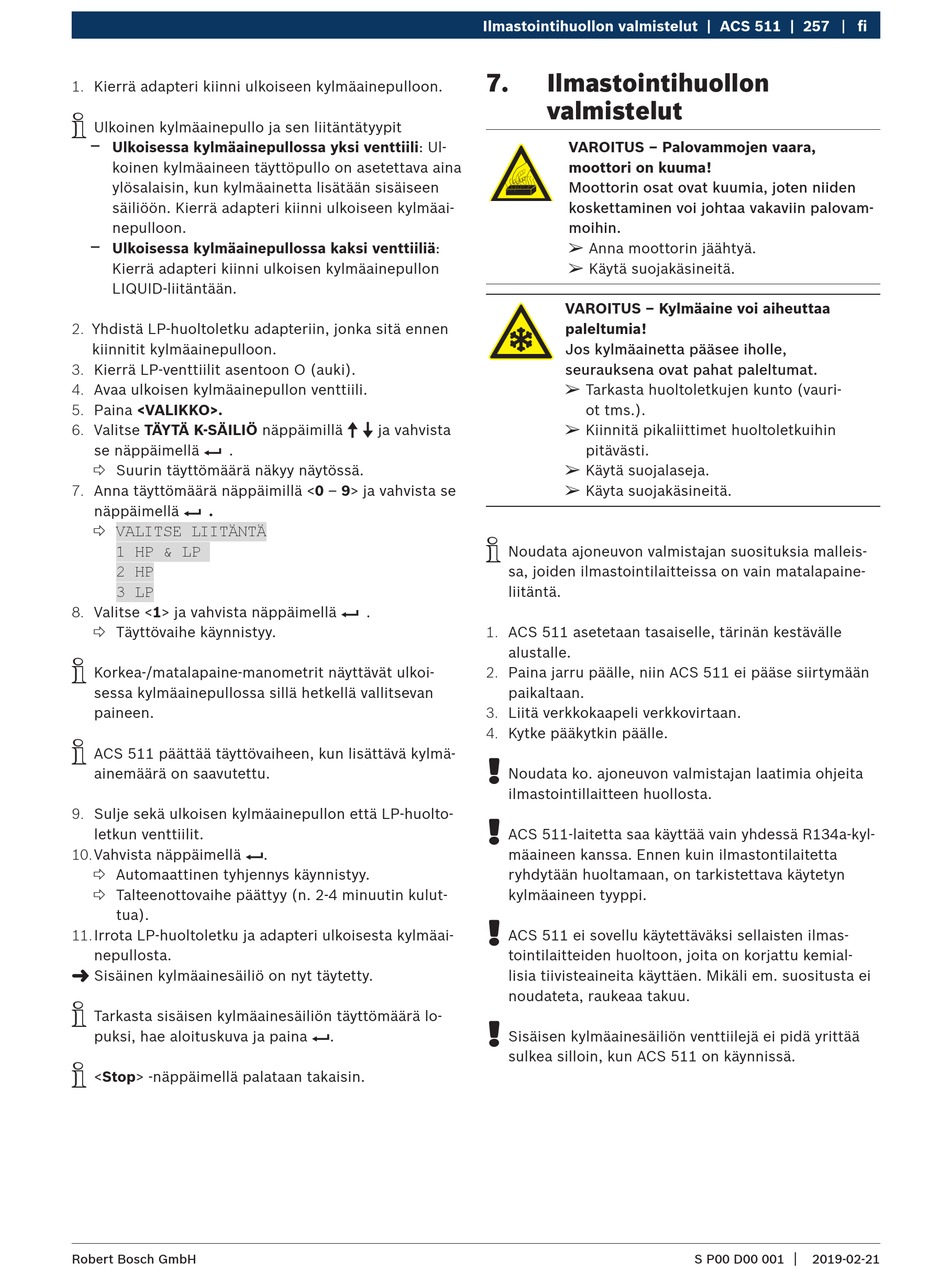

1. Kierrä adapteri kiinni ulkoiseen kylmäainepulloon.
i
Ulkoinen kylmäainepullo ja sen liitäntätyypit
$
Ulkoisessa kylmäainepullossa yksi venttiili: Ul-
koinen kylmäaineen täyttöpullo on asetettava aina
ylösalaisin, kun kylmäainetta lisätään sisäiseen
säiliöön. Kierrä adapteri kiinni ulkoiseen kylmäai-
nepulloon.
$
Ulkoisessa kylmäainepullossa kaksi venttiiliä:
Kierrä adapteri kiinni ulkoisen kylmäainepullon
LIQUID-liitäntään.
2. Yhdistä LP-huoltoletku adapteriin, jonka sitä ennen
kiinnitit kylmäainepulloon.
3. Kierrä LP-venttiilit asentoon O (auki).
4. Avaa ulkoisen kylmäainepullon venttiili.
5. Paina <VALIKKO>.
6. Valitse TÄYTÄ K-SÄILIÖ näppäimillä o u ja vahvista
se näppäimellä E .
 Suurin täyttömäärä näkyy näytössä.
7. Anna täyttömäärä näppäimillä <0 – 9> ja vahvista se
näppäimellä E .
 VALITSE LIITÄNTÄ
1 HP & LP
2 HP
3 LP
8. Valitse <1> ja vahvista näppäimellä E .
 Täyttövaihe käynnistyy.
i
Korkea-/matalapaine-manometrit näyttävät ulkoi-
sessa kylmäainepullossa sillä hetkellä vallitsevan
paineen.
i
ACS 511 päättää täyttövaiheen, kun lisättävä kylmä-
ainemäärä on saavutettu.
9. Sulje sekä ulkoisen kylmäainepullon että LP-huolto-
letkun venttiilit.
10. Vahvista näppäimellä E.
 Automaattinen tyhjennys käynnistyy.
 Talteenottovaihe päättyy (n. 2-4 minuutin kulut-
tua).
11. Irrota LP-huoltoletku ja adapteri ulkoisesta kylmäai-
nepullosta.
"
Sisäinen kylmäainesäiliö on nyt täytetty.
i
Tarkasta sisäisen kylmäainesäiliön täyttömäärä lo-
puksi, hae aloituskuva ja paina E.
i
<Stop> -näppäimellä palataan takaisin.
Robert Bosch GmbH
Ilmastointihuollon valmistelut | ACS 511 | 257
7. Ilmastointihuollon
valmistelut
VAROITUS – Palovammojen vaara,
moottori on kuuma!
Moottorin osat ovat kuumia, joten niiden
koskettaminen voi johtaa vakaviin palovam-
moihin.
¶
Anna moottorin jäähtyä.
¶
Käytä suojakäsineitä.
VAROITUS – Kylmäaine voi aiheuttaa
paleltumia!
Jos kylmäainetta pääsee iholle,
seurauksena ovat pahat paleltumat.
¶
Tarkasta huoltoletkujen kunto (vauri-
ot tms.).
¶
Kiinnitä pikaliittimet huoltoletkuihin
pitävästi.
¶
Käytä suojalaseja.
¶
Käyta suojakäsineitä.
i
Noudata ajoneuvon valmistajan suosituksia malleis-
sa, joiden ilmastointilaitteissa on vain matalapaine-
liitäntä.
1. ACS 511 asetetaan tasaiselle, tärinän kestävälle
alustalle.
2. Paina jarru päälle, niin ACS 511 ei pääse siirtymään
paikaltaan.
3. Liitä verkkokaapeli verkkovirtaan.
4. Kytke pääkytkin päälle.
!
Noudata ko. ajoneuvon valmistajan laatimia ohjeita
ilmastointillaitteen huollosta.
!
ACS 511-laitetta saa käyttää vain yhdessä R134a-kyl-
mäaineen kanssa. Ennen kuin ilmastontilaitetta
ryhdytään huoltamaan, on tarkistettava käytetyn
kylmäaineen tyyppi.
!
ACS 511 ei sovellu käytettäväksi sellaisten ilmas-
tointilaitteiden huoltoon, joita on korjattu kemial-
lisia tiivisteaineita käyttäen. Mikäli em. suositusta ei
noudateta, raukeaa takuu.
!
Sisäisen kylmäainesäiliön venttiilejä ei pidä yrittää
sulkea silloin, kun ACS 511 on käynnissä.
fi
|
