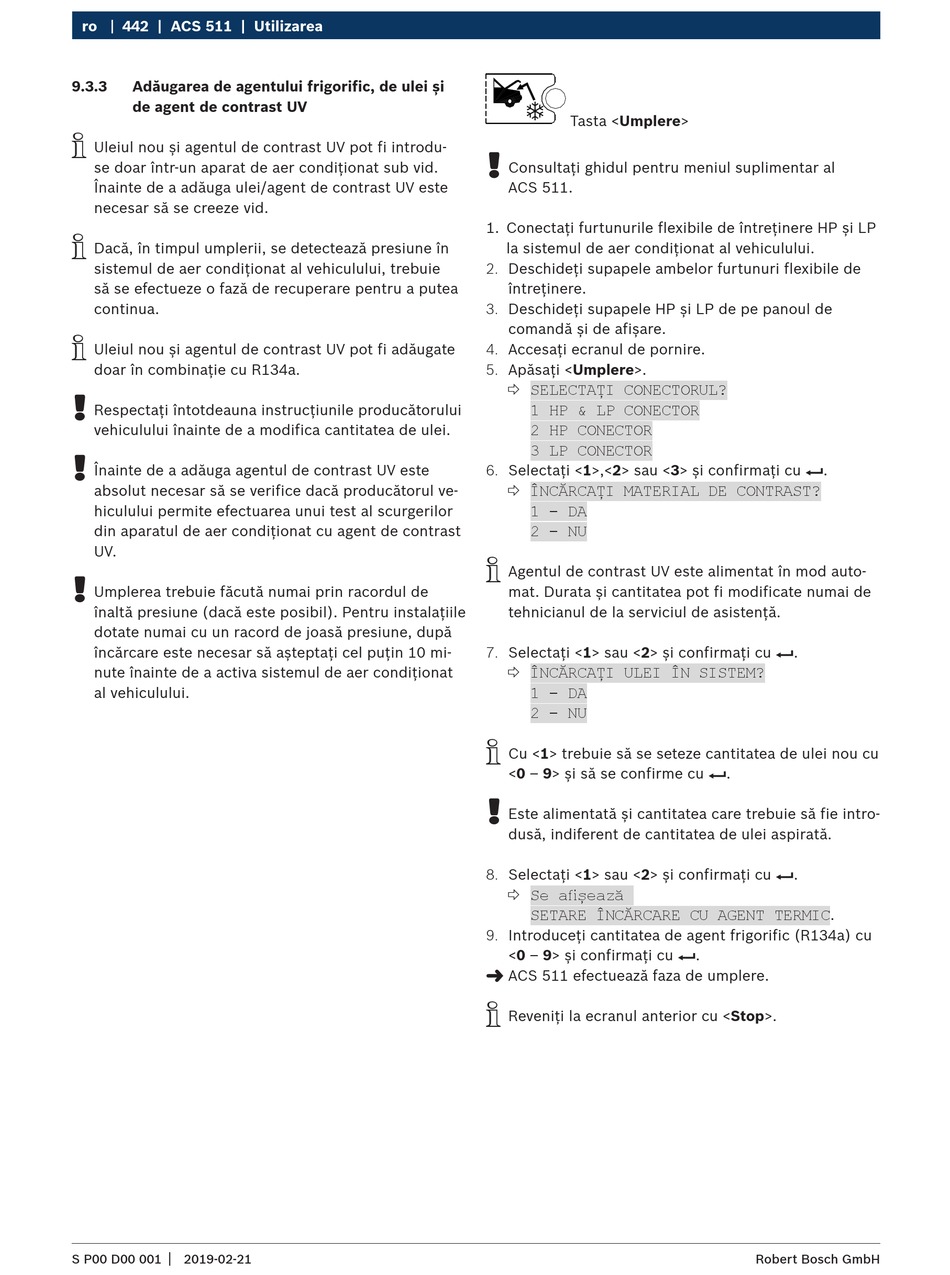

Bosch ACS 511 Originalbetriebsanleitung Seite 442

ro 442 | ACS 511 | Utilizarea
9.3.3 Adăugarea de agentului frigorific, de ulei și
de agent de contrast UV
i
Uleiul nou și agentul de contrast UV pot fi introdu-
se doar într-un aparat de aer condiţionat sub vid.
Înainte de a adăuga ulei/agent de contrast UV este
necesar să se creeze vid.
i
Dacă, în timpul umplerii, se detectează presiune în
sistemul de aer condiţionat al vehiculului, trebuie
să se efectueze o fază de recuperare pentru a putea
continua.
i
Uleiul nou și agentul de contrast UV pot fi adăugate
doar în combinaţie cu R134a.
!
Respectaţi întotdeauna instrucţiunile producătorului
vehiculului înainte de a modifica cantitatea de ulei.
!
Înainte de a adăuga agentul de contrast UV este
absolut necesar să se verifice dacă producătorul ve-
hiculului permite efectuarea unui test al scurgerilor
din aparatul de aer condiţionat cu agent de contrast
UV.
!
Umplerea trebuie făcută numai prin racordul de
înaltă presiune (dacă este posibil). Pentru instalaţiile
dotate numai cu un racord de joasă presiune, după
încărcare este necesar să așteptaţi cel puţin 10 mi-
nute înainte de a activa sistemul de aer condiţionat
al vehiculului.
|
S P00 D00 001 2019-02-21
Tasta <Umplere>
!
Consultaţi ghidul pentru meniul suplimentar al
ACS 511.
1. Conectaţi furtunurile flexibile de întreţinere HP și LP
la sistemul de aer condiţionat al vehiculului.
2. Deschideţi supapele ambelor furtunuri flexibile de
întreţinere.
3. Deschideţi supapele HP și LP de pe panoul de
comandă și de afișare.
4. Accesaţi ecranul de pornire.
5. Apăsaţi <Umplere>.

SELECTAȚI CONECTORUL?
1 HP & LP CONECTOR
2 HP CONECTOR
3 LP CONECTOR
6. Selectaţi <1>,<2> sau <3> și confirmaţi cu E.

ÎNCĂRCAȚI MATERIAL DE CONTRAST?
1 - DA
2 - NU
i
Agentul de contrast UV este alimentat în mod auto-
mat. Durata și cantitatea pot fi modificate numai de
tehnicianul de la serviciul de asistenţă.
7. Selectaţi <1> sau <2> și confirmaţi cu E.

ÎNCĂRCAȚI ULEI ÎN SISTEM?
1 - DA
2 - NU
i
Cu <1> trebuie să se seteze cantitatea de ulei nou cu
<0 – 9> și să se confirme cu E.
!
Este alimentată și cantitatea care trebuie să fie intro-
dusă, indiferent de cantitatea de ulei aspirată.
8. Selectaţi <1> sau <2> și confirmaţi cu E.

Se afișează
SETARE ÎNCĂRCARE CU AGENT TERMIC
9. Introduceţi cantitatea de agent frigorific (R134a) cu
<0 – 9> și confirmaţi cu E.
"
ACS 511 efectuează faza de umplere.
i
Reveniţi la ecranul anterior cu <Stop>.
.
Robert Bosch GmbH
