Popis výrobku
480 Návod k obsluze – AC SMART

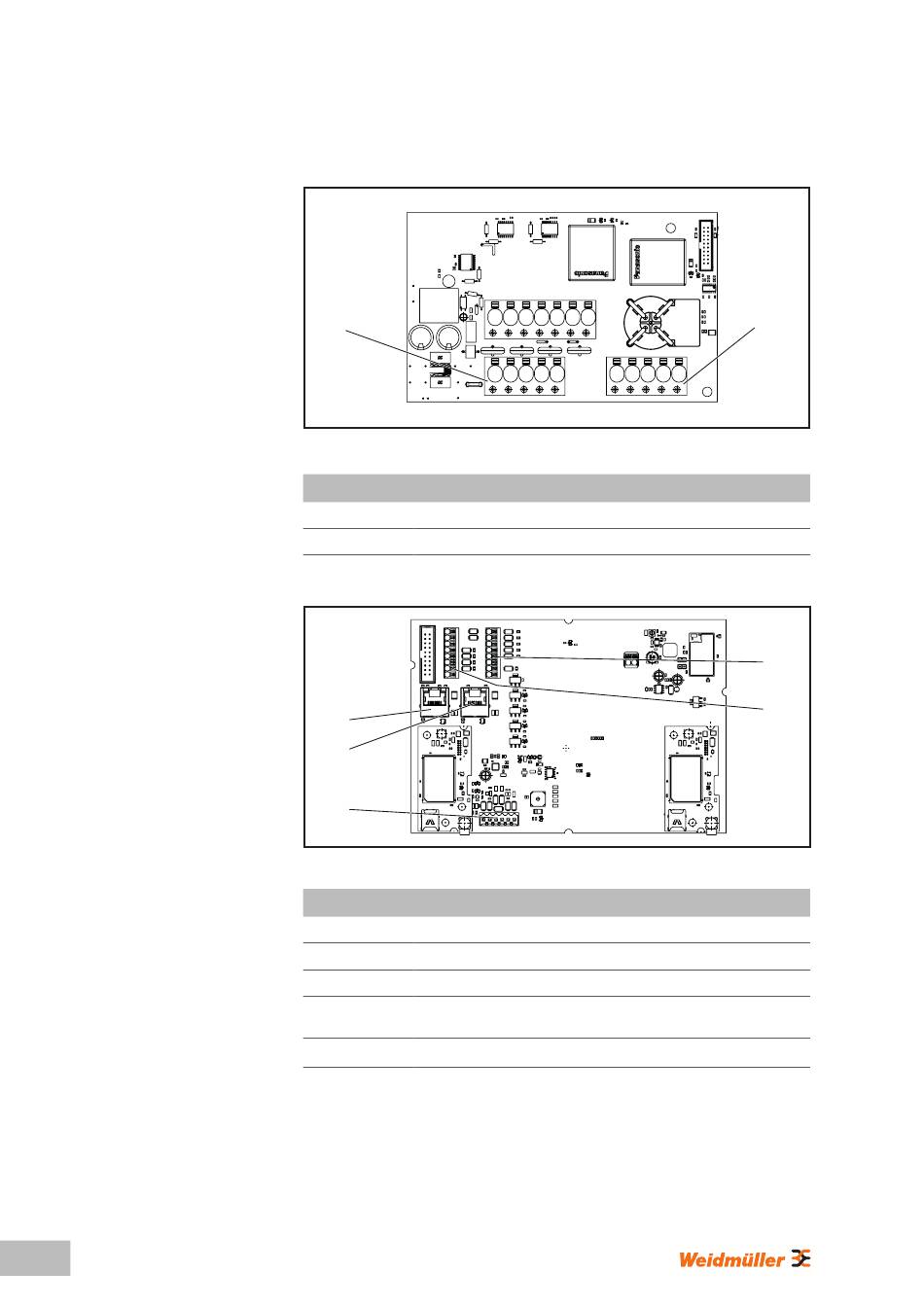

Napájecí destička ve spodní části těla zařízení
IN
Obr. 3.5
Označení Popis
VSTUP Připojovací svorka přívodního vedení
VÝSTUP Pouze verze PLUG: Připojovací svorka pro nabíjecí kabel
Řídicí destička tištěných spojů v krytu těla zařízení
X3
X2
X1
Obr. 3.6
Označení Popis
X1 Pouze varianta PLUG: Konektor pro připojení vodiče CP
X2 Rozhraní RJ45 Ethernet (pouze verze VALUE a ADVANCED)
X3 Rozhraní RJ45 Ethernet
8kolíkový konektor pro 4x digitální výstupy, 1 x sériové rozhraní
X5
(RS485 Modbus RTU) a 2x uzemnění
X6
8kolíkový konektor pro 5x digitálních vstupů, 2x 12 V a 1x uzemnění
OUT
X6
X5
