8.2 Sistemas de red
¡ATENCIÓN!
Posible destrucción del cargador de vehículos eléctricos
Una instalación incorrecta puede conllevar la destrucción del cargador de vehículos eléctricos.
► En todos los sistemas de red, es imprescindible conectar el borne de conexión del conductor neutro.
► Siga las instrucciones de montaje e instalación.

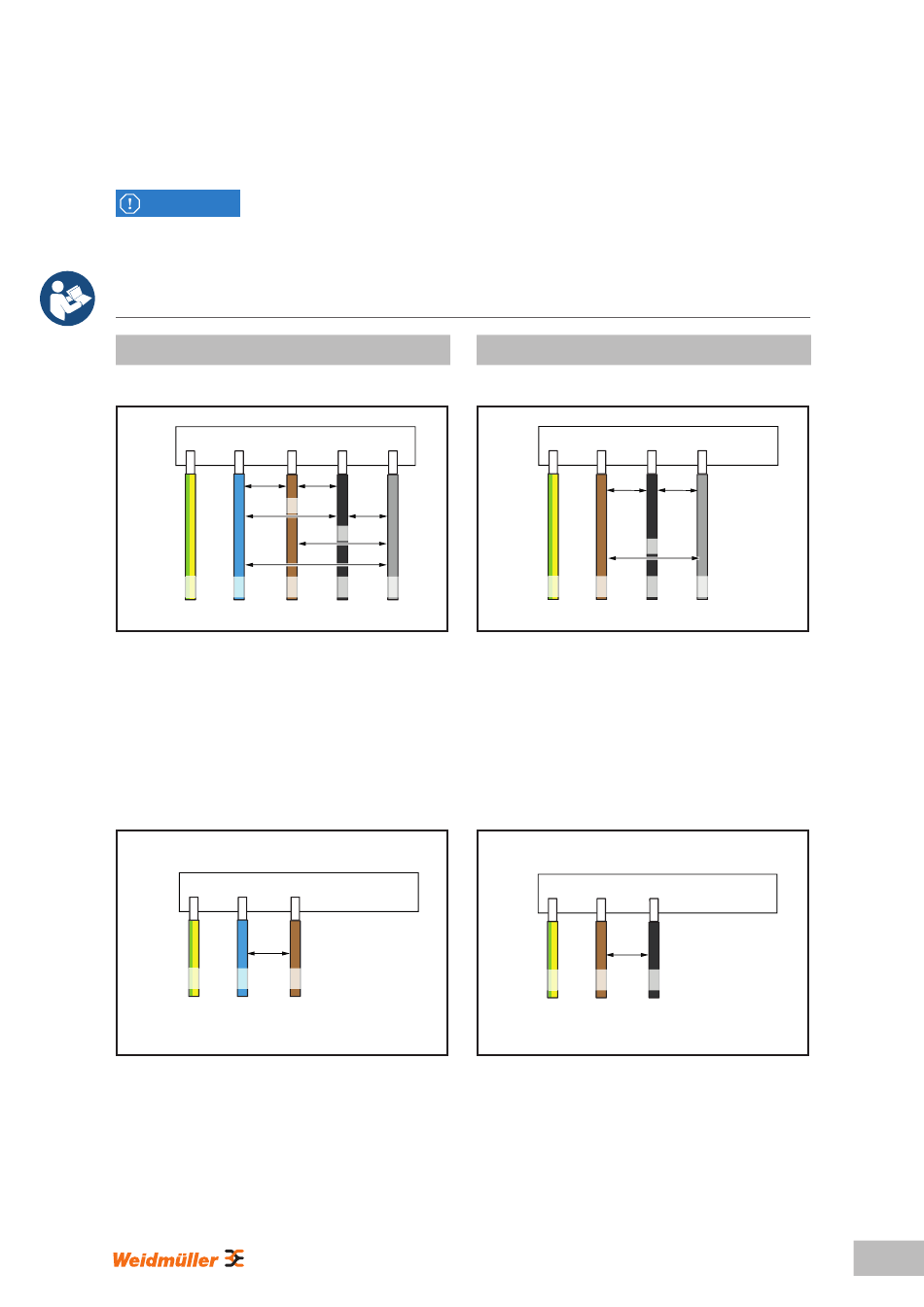

Sistema TN
400 V 3 fases con conductor neutro
PE N L1
IN
230 V
230 V
PE N L1
Las tres fases L1, L2, L3 deben conectarse cada
una a L1, L2, L3 del terminal de la placa de circui-
to impreso del cargador de vehículos eléctricos. El
conductor neutro se conecta a N del terminal de la
placa de circuito impreso. La tensión de cada fase
debe estar en el rango de 207 a 253 V de tensión
nominal al neutro.
230 V 1 fases con conductor neutro
PE N L1
IN
230 V
PE N L1
Una fase cualquiera debe conectarse al terminal
de la placa de circuito impreso del cargador de
vehículos eléctricos. El conductor neutro debe
conectarse a N. La tensión de fase entre el
conductor y el neutro debe estar en el rango de
207 a 253 V de tensión nominal.
230 V 3 fases sin conductor neutro
L2 L3
400 V
400 V
400 V
230 V
L2 L3
Sin conductor neutro, cualquiera de las tres fases
debe conectarse a L1, L2 y N del terminal de la
placa de circuito impreso del cargador de vehícu-
los eléctricos. La tensión de fase entre las líneas
debe estar en el rango de 207 a 253 V de tensión
nominal.
230 V 1 fases sin conductor neutro
L2 L3
Sin conductor neutro, cualquiera de las dos fases
debe conectarse a L1 y N del terminal de la placa
de circuito impreso del cargador de vehículos
eléctricos. La tensión de fase entre las líneas
debe estar en el rango de 207 a 253 V de tensión
nominal.
Planificar la instalación
Sistema IT / Sistema TT
PE N L1
IN
230 V 230 V
230 V
PE L1 L2
PE N L1
IN
230 V
PE L1 L2
Instrucciones de uso – AC SMART
L2 L3
L3
L2 L3
