Productbeschrijving
3.3 Productonderdelen

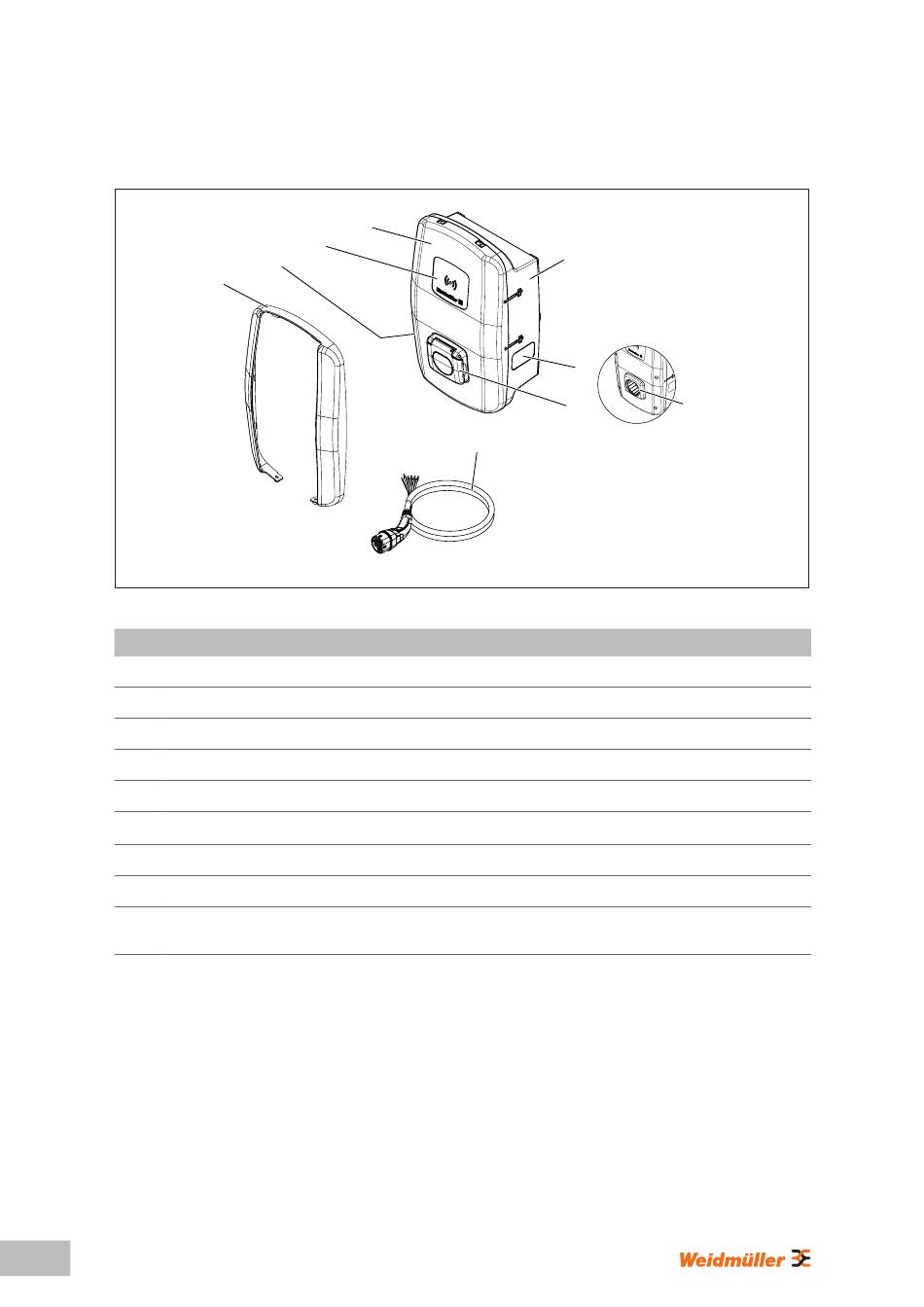

Afbeelding 3.3
Pos. Naam
1
Behuizingsonderkant
2
Behuizingsdeksel
3
Interactieveld
4 Typeplaatje
5 Designprofiel
6
Laadcontactdoos
7
Stekkerhouder
8
Kijkvenster
9
Laadkabel
306 Handleiding – AC SMART
2
3
4
5
Productonderdelen
Beschrijving
Het behuizingsdeksel is met scharnieren aan de rechterkant van de EV-lader bevestigd.
Status-LED en RFID-veld (alleen VALUE en ADVANCED)
Afdekking van de schroefverbindingen van het deksel (alleen VALUE en ADVANCED)
Variant SOCKET: laadcontactdoos type 2 met geïntegreerde vergrendeling
Variant PLUG: houder voor ongebruikte laadstekker
Voor de weergave van de energiemeter (alleen ADVANCED)
Variant PLUG: laadkabel met stekker type 2 en open kabeleinde voor installatie in de
EV-lader
1
8
6
9
7
