Produktbeskrivning
422 Bruksanvisning – AC SMART-app

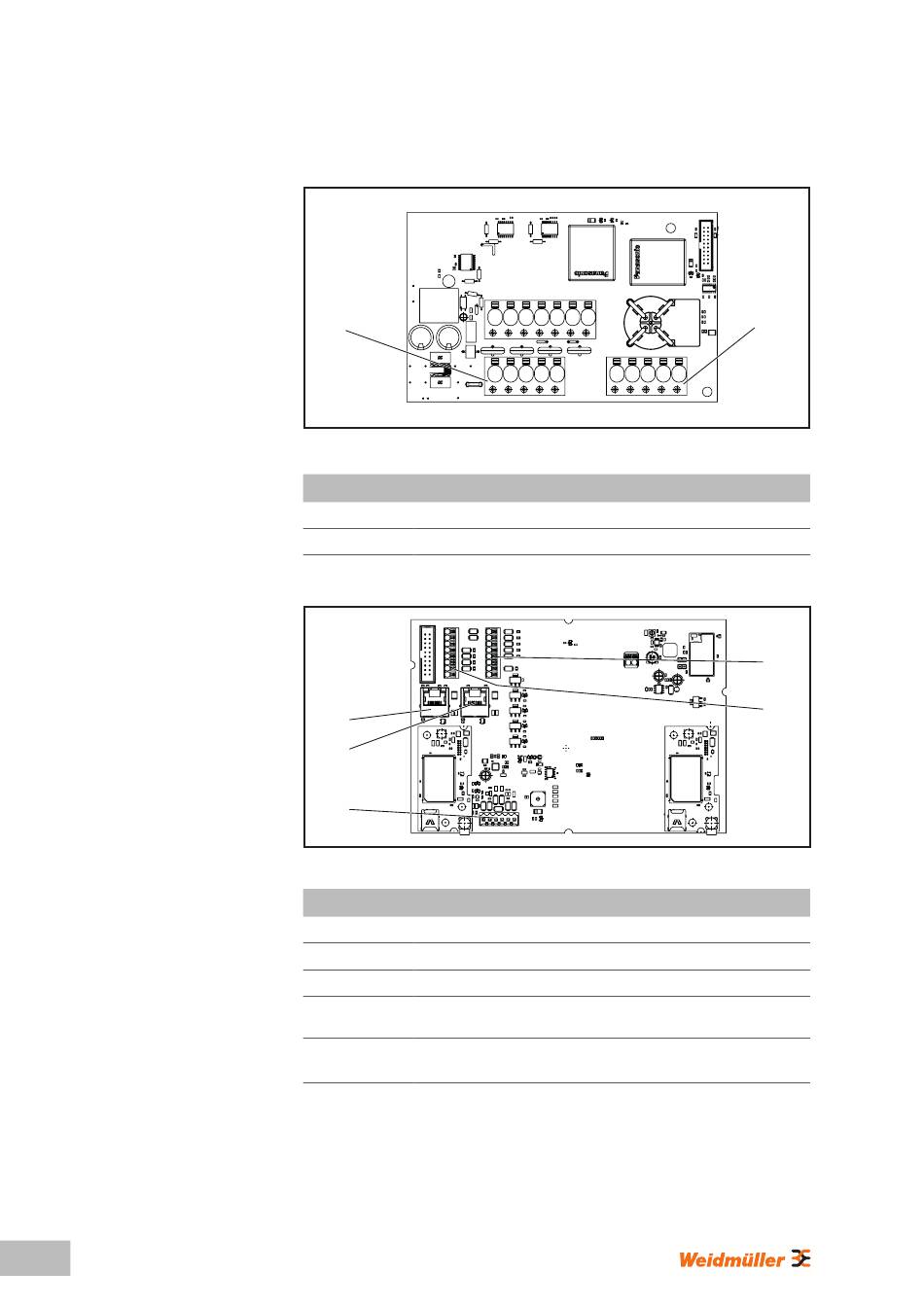

Strömkort i den nedre delen av höljet
IN
Bild 3.5
Märkning Beskrivning
IN Anslutningsterminal för matningsledning
OUT Endast PLUG-varianten: Anslutningsklämma för laddkabeln
Styrkort i höljet
X3
X2
X1
Bild 3.6
Märkning Beskrivning
X1 Endast variant PLUG: pluggkontakt för anslutning av CP-ledaren.
X2 RJ45 Ethernet-gränssnitt (endast VALUE och ADVANCED)
X3 RJ45 Ethernet-gränssnitt
8-polig kontakt för 4 x digitala utgångar, 1 x seriellt gränssnitt (RS485
X5
Modbus-RTU) och 2 x jord
8-polig kontakt för 5 x digitala ingångar, 2 x 12 V-försörjning och 1 x
X6
jord
OUT
X6
X5
