Produktbeschreibung
3.3 Produktkomponenten
5

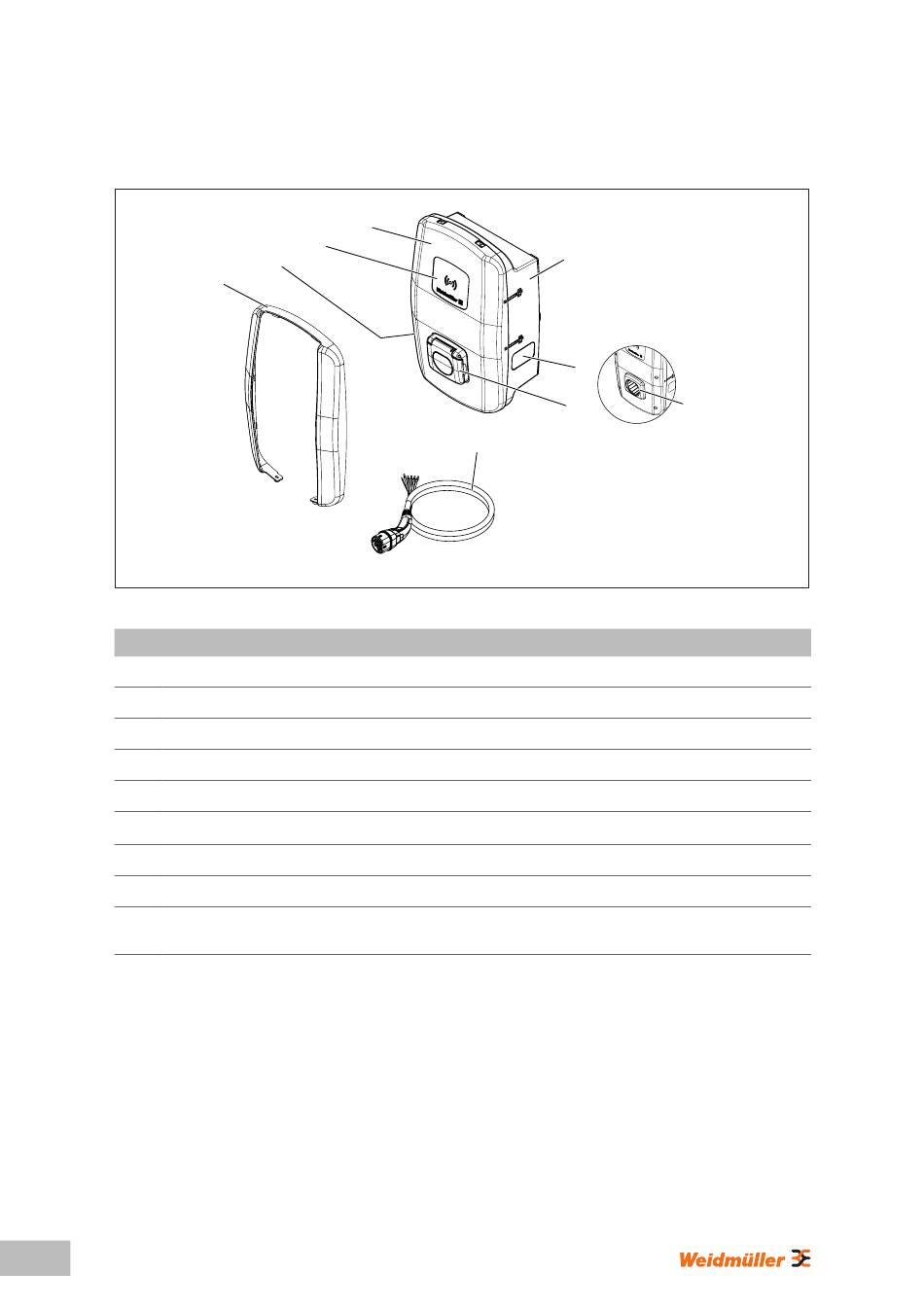

Bild 3.3 Produktkomponenten
Pos. Name
1
Gehäuseunterteil
2
Gehäusedeckel
3
Interaktionsfeld
4 Typenschild
5 Design-Rahmen
6
Ladesteckdose
7
Steckerhalterung
8
Sichtfenster
9
Ladekabel
10 Bedienungsanleitung – AC SMART
2
3
4
Beschreibung
Der Gehäusedeckel ist an der rechten Seite der Wallbox mit Scharnieren befestigt.
Status-LED und RFID-Feld (nur VALUE und ADVANCED)
Abdeckung der Deckelverschraubungen (nur VALUE und ADVANCED)
Variante SOCKET: Ladesteckdose Typ 2 mit integrierter Shutter-Funktion
Variante PLUG: Halterung für nicht genutzten Ladestecker
Für die Anzeige des Energiezählers (nur ADVANCED)
Variante PLUG: Ladekabel mit Stecker Typ 2 und offenem Leitungsende zur Installation in
der Wallbox
1
8
6
9
7
