3 Hardware
3.5.3.3 Messung am Sternpunkt (z. B. des Generators)
3.5.3.3 Messung am Sternpunkt (z. B. des Generators)
L1
Beispieleintrag
20000 V
3
Nach korrektem Anschluss der Spannungsmesseingänge wird die Verlagerungsspannung
bei folgender Einstellung gemessen:
• »UE[x] . UX Quelle« = „gemessen"
Übersetzungsverhältnis / Skalierung in Bezug auf Un
Die Schwellwerte der Spannungsschutzfunktionen werden in Einheiten der Nennspannung
Un eingestellt, die sich durch die Einstellwerte »SpW . ESpW sek« und »SpW . ESpW
pri« ergibt.

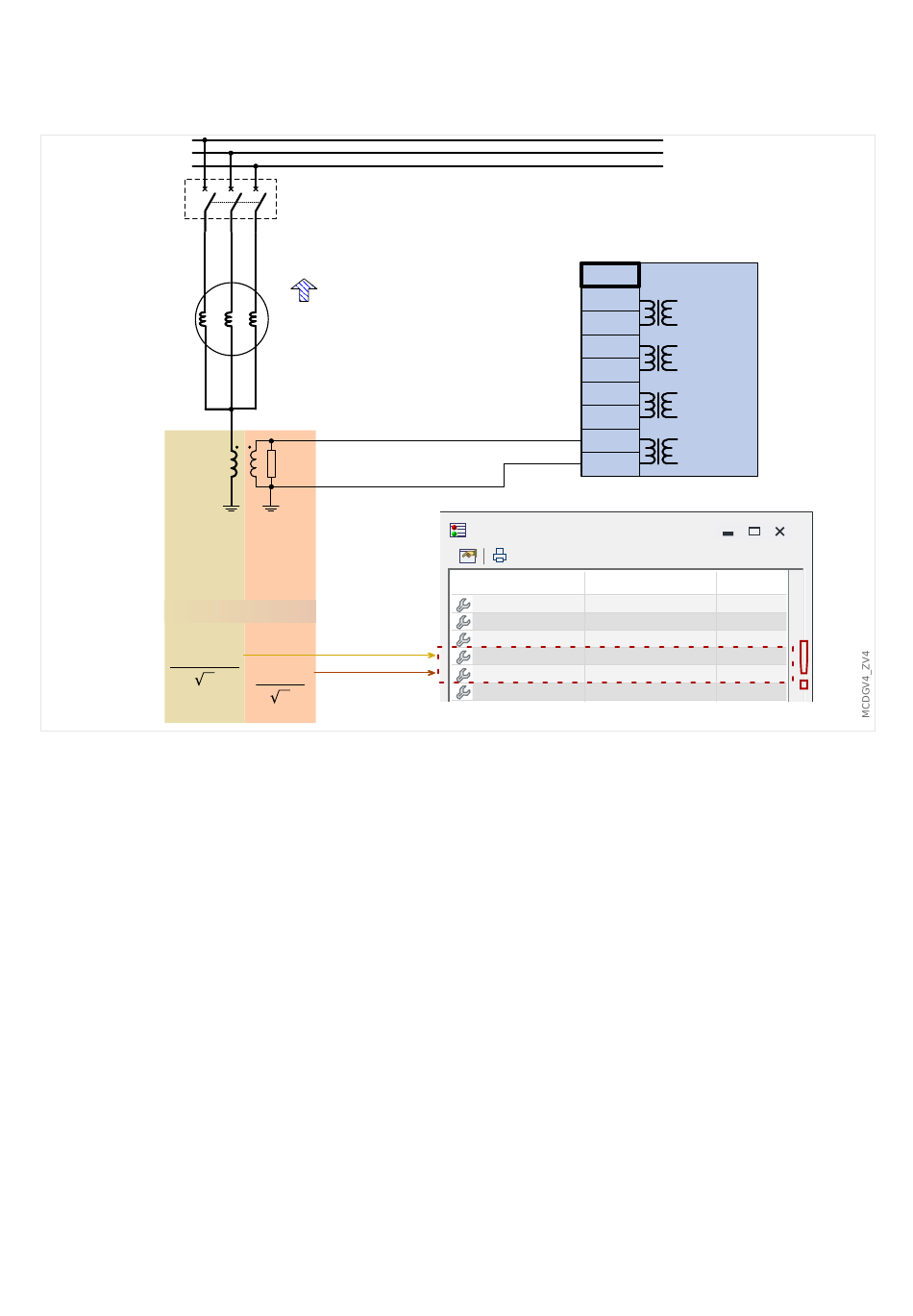

Beispiel: Für die Spannungswandlerdaten aus dem Diagramm (Sekundärspannung =
100 V / √3 ̅ ) ergibt sich:
• »UE[x] . UE>« = 1,0⋅Un = 100 V
106
L2 L3
Leistungsabgabe
100 V
3
X?.
1
2
3
4
5
6
7
8
Feldparameter/SpW
Name Wert
SpW pri 20000
SpW sek 100
SpW Anschluss Leiter-Erde
ESpW pri 20000
ESpW sek 100
U Sync L12
MRU4
L1
L2
L3
UL1/UL12
UL2/UL23
UL3/UL31
UX
Einheit
V
V
V
V
MRU4-3.7-DE-MAN
