2 MRU4 – Spannungsschutzgerät
Das MRU4 ist ein hochpräzises und zuverlässiges Schutzgerät mit neuester Dual-Core-
Prozessortechnologie und einfachster Bedienung.
Das MRU4 schützt elektrische Betriebsmittel vor unzulässigen Spannungsabsenkungen
wie z. B. Kurzschlüssen im Netz und vor unzulässig hohen Spannungen, wie sie z. B. durch
Lastabwürfe oder durch Fehler der Generatorspannungsregler entstehen. Aufgrund seiner
kompakten Bauform ist das MRU4 hervorragend für den Einbau in die
Niederspannungsnische kompakter SF6-isolierter Mittelspannungsanlagen geeignet.
Das intuitive Bedienkonzept mit Plausibilitätsprüfung sowie umfangreichen
Inbetriebnahmefunktionen wie zum Beispiel dem integrierten Fehlersimulator
ermöglichen eine sichere und zeitoptimierte Inbetriebnahme. Die Parametrier- und
Analysesoftware Smart view ist durchgängig über die gesamte Gerätefamilie einsetzbar.
Funktionsübersicht
MRU4
74TC
3(4)
47
CLK (IRIG-B00X)

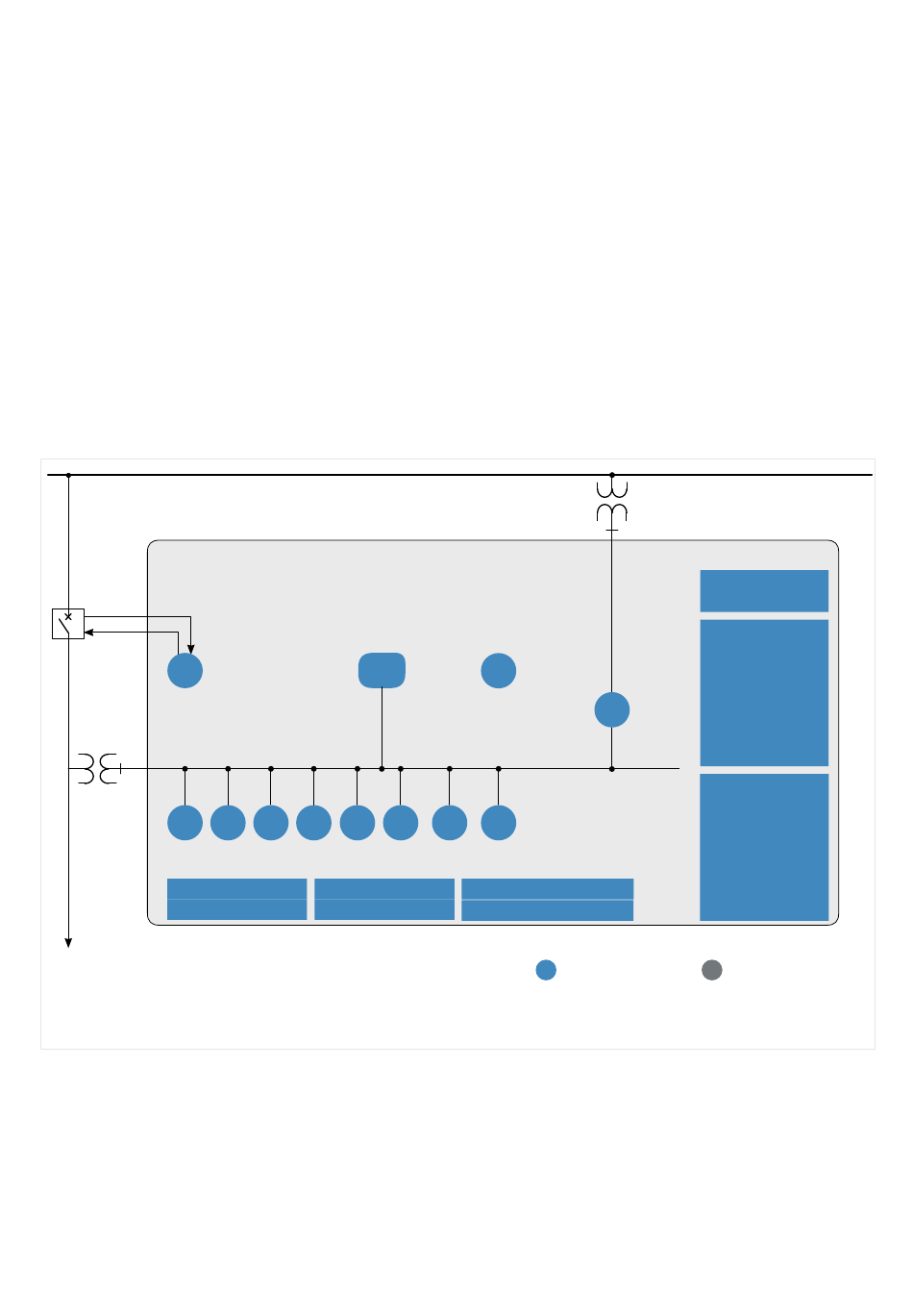

Abb. 1: Funktionsübersicht für das MRU4.
MRU4-3.7-DE-MAN
LVRT
81U/O
27 59 59N 81R
Steuerung
SNTP Schaltgerätewartung
62BF
25
60FL 78
LGC (Logik)
LS-Mitnahme
Standard
MRU4
2 MRU4 – Spannungsschutzgerät
Option
1(0)
MET (Gemessene
und berechnete Werte)
f
delta phi
U
UE
U1
Rekorder:
SER (Ereignisse)
DDR (Störungen)
DFR (Fehler)
Statistik
Trend
Option
