5 Schutzmodule
5.5 f - Frequenz [81O/U, 78, 81R]
5.5 f - Frequenz [81O/U, 78, 81R]
Alle Frequenzschutzstufen sind gleich aufgebaut.
Frequenz – Messprinzip
Die Frequenz ist der Mittelwert der gemessenen Phasenfrequenzen. In den Mittelwert
gehen nur diejenigen Phasenfrequenzen mit ein, die eindeutig ausgewertet werden
können. Bricht die Spannung innerhalb einer Phase zusammen, so geht dieser Messwert
nicht mehr mit in den Mittelwert mit ein.

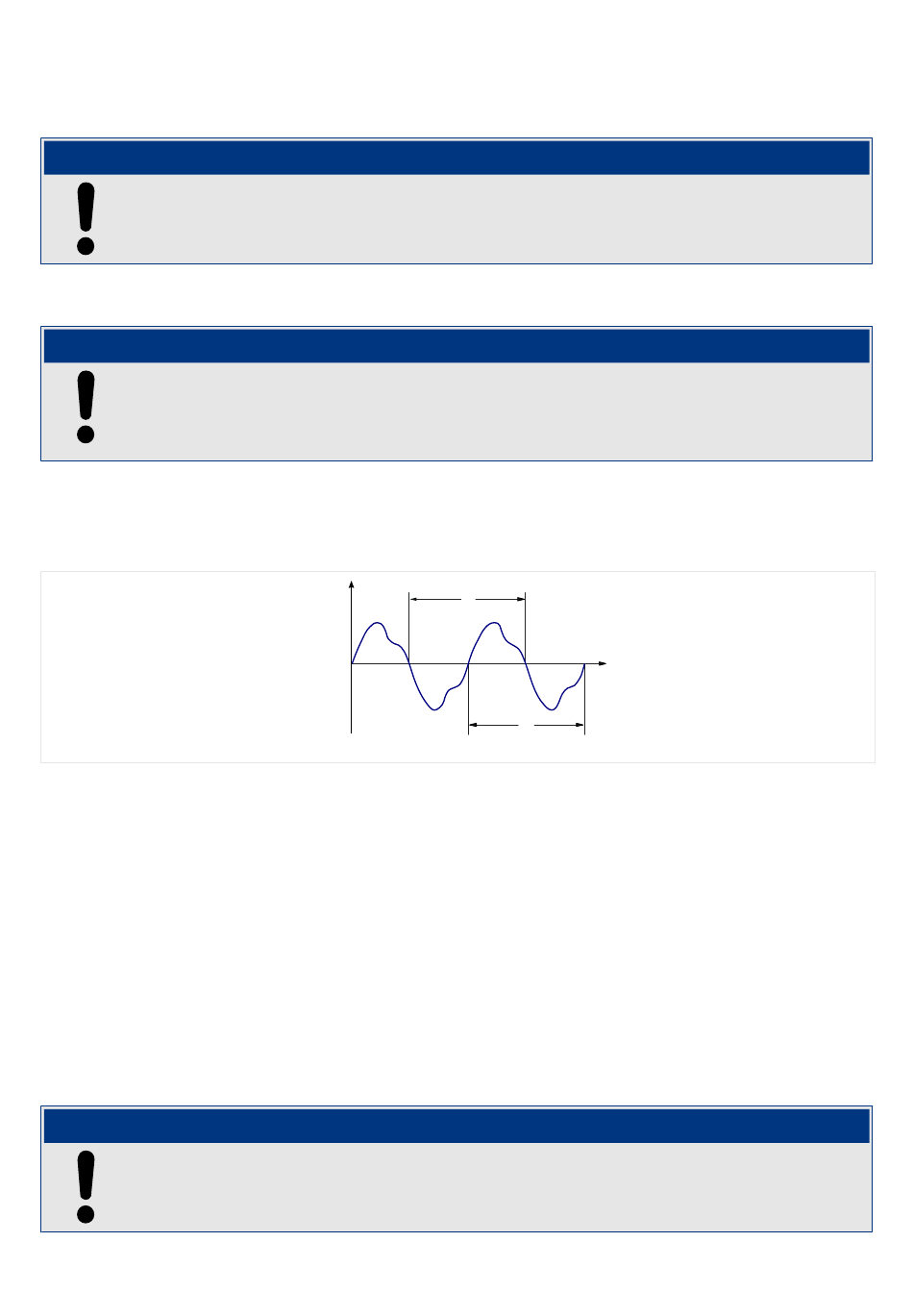

Das Messprinzip der Frequenzüberwachung basiert allgemein auf der Zeitmessung von
jeweils ganzen Schwingungsperioden, wobei bei jedem Spannungsnulldurchgang der
Leiter-Leiter-Spannungen der Frequenzmesswert aktualisiert wird. Ein Tiefpassfilter
minimiert den Einfluss von Oberwellen ab der 2. Oberwelle auf das Messergebnis.
Für Fälle, in denen eine Frequenzauslösung unerwünscht ist, kann die Frequenzmessung
und damit alle frequenzabhängigen Schutzfunktionen bei einer Unterspannung blockiert
werden. Die Unterspannungsschwelle hierfür ist einstellbar über den Parameter
[Feldparameter / Frequenz] »U Block f«.
Die Blockade wird nach Spannungswiederkehr noch für mindestens 0,5 s gehalten.
Außerdem wird der Frequenzwert noch für mindestens 0,3 s auf 0 Hz gehalten, und df/dt
wird noch für ca. 1 s auf 0 Hz/s gehalten).
Mit Hilfe eines Glättungsfensters kann der Frequenzwert zusätzlich mit dem Parameter
[Feldparameter / Frequenz] »Stab.-Fenster f« stabilisiert werden. Die Frequenzmessung ist
im Allgemeinen gegen Phasensprünge bis zu 90° stabil, d. h. es werden Phasensprünge
(>1°) und Spannungssprünge (>2%) nahezu vollständig ignoriert. Der Frequenzwert wird
in diesem Fall für mindestens zwei Perioden stabil gehalten, und der df/dt-Wert wird in
diesem Fall auf 0 Hz/s gesetzt, bis die Störung vorüber und Messfenster und
Stabiliserungsfenster durchlaufen wurden.
Jede Vergrößerung des Stabiliserungsfensters (vergrößerung des Einstellwertes »Stab.-
Fenster f«) erhöht die Messzeit und somit auch die Ansprechzeit. (Siehe auch
„13.3.3 Toleranzen der
192
HINWEIS!
HINWEIS!
T
U(t)
HINWEIS!
Schutzstufen".)
MRU4
t
T
╚═▷
