3 Hardware
3.4.1 K-5 X - Melderelaiskarte mit fünf Ausgangsrelais und einem Selbstüberwachungskontakt

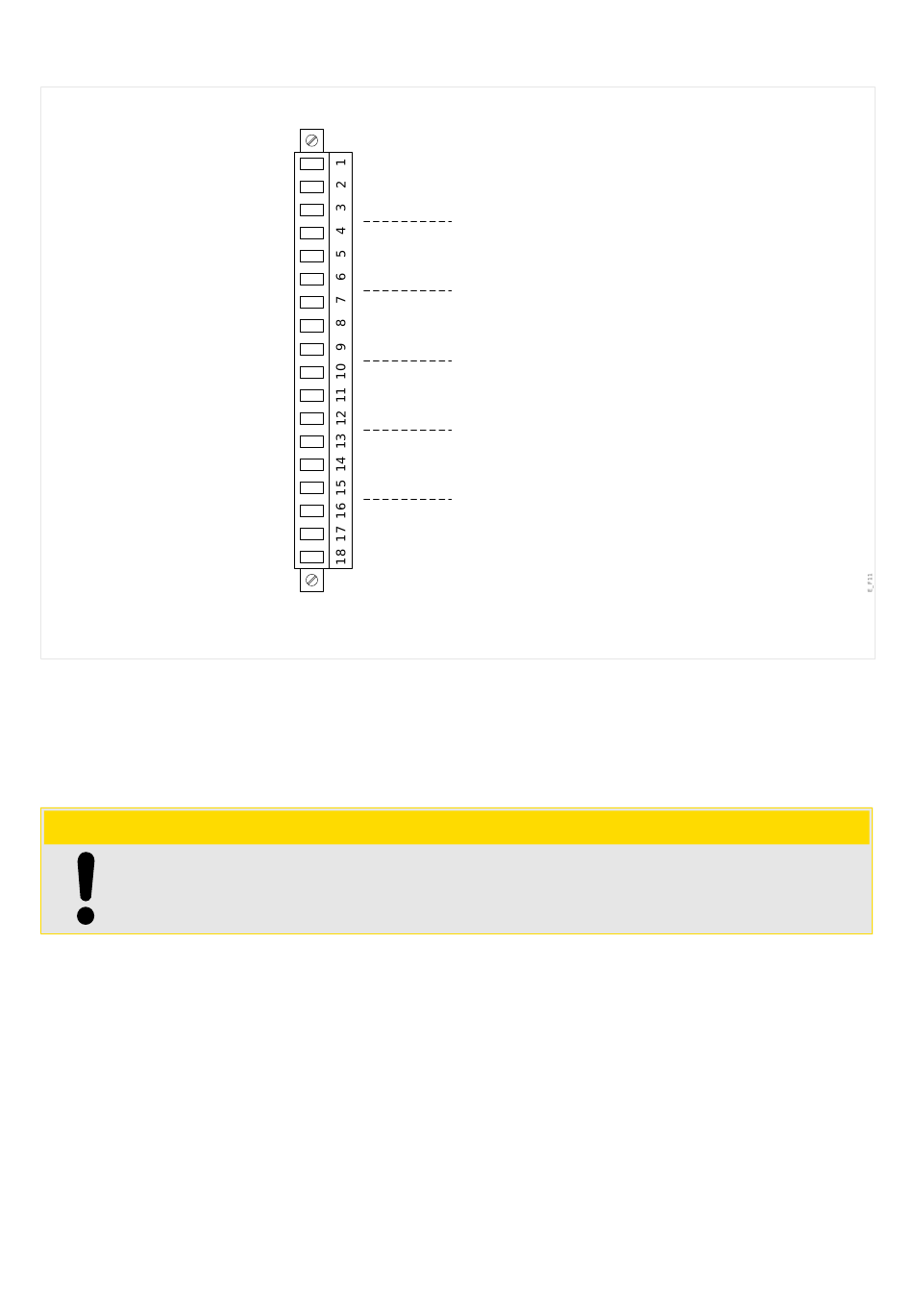

Abb. 13:
Elektromechanische Zuordnung
Ausgangsrelais
Die Ausgangsrelais sind potenzialfreie Kontakte. Die Rangierung der Ausgangsrelais ist in
╚═▷ „3.10.3 Rangierung der Ausgangsrelais"
entnehmen Sie bitte dem „MRU4 Referenzhandbuch" (DOK-TD-MRU4, separates
Dokument).
Beachten Sie die Strombelastbarkeit der Ausgangsrelais. Siehe Technische Daten
„13.1 Technische
Selbstüberwachungskontakt
Der Selbstüberwachungskontakt („SK") kann nicht konfiguriert werden. Es handelt sich
um einen Wechselkontakt, der abfällt, wenn das Gerät einen internen Fehler erkennt.
Nach Aufschalten der Versorgungsspannung zieht der Kontakt nach Abschluss des
Bootvorgangs (wenn der Schutz aktiv ist) an. Mit dem Anziehen des
Selbstüberwachungskontakts wird auch die entsprechende LED aktiviert (siehe auch
„10
Selbstüberwachung").
94
K-5 X
K1 NC
K1 C
K1 NO
K2 NC
K2 C
K2 NO
K3 NC
K3 C
K3 NO
K4 NC
K4 C
K4 NO
K5 NC
K5 C
K5 NO
K6 NC
K6 C
K6 NO
VORSICHT!
Daten").
MRU4
beschrieben. Die rangierbaren Signale
(╚═▷
╚═▷
MRU4-3.7-DE-MAN
