Seg HighPROTEC MRU4 Handbuch Seite 280

6 Steuerung / Schaltgeräte-Manager
6.2 Konfiguration der Schaltgeräte
Im Auslösebefehlsmanager wird ebenfalls festgelegt, ob der Auslösebefehl selbsthaltend
sein soll. (Siehe hierzu auch
Mindesthaltezeit für das Aus-Kommando festgelegt werden.
SG[x] . Ausl LS
name =Name des Moduls, dass den Auslösebefehl ausgibt
SG[x] .
AUS Bef1
keine Rangierung
name . AuslBef
15a
SG[x] .
AUS Befn
keine Rangierung
name . AuslBef
15a
SG[x] .
Selbsthaltung
Inaktiv
Aktiv
Quittierung (-HMI)
Quittierung (1..n, Rangierliste)
Quittierung AuslBef (Leittechnik)
(Manuelles Schalten)
SG . Res AuslBef Z

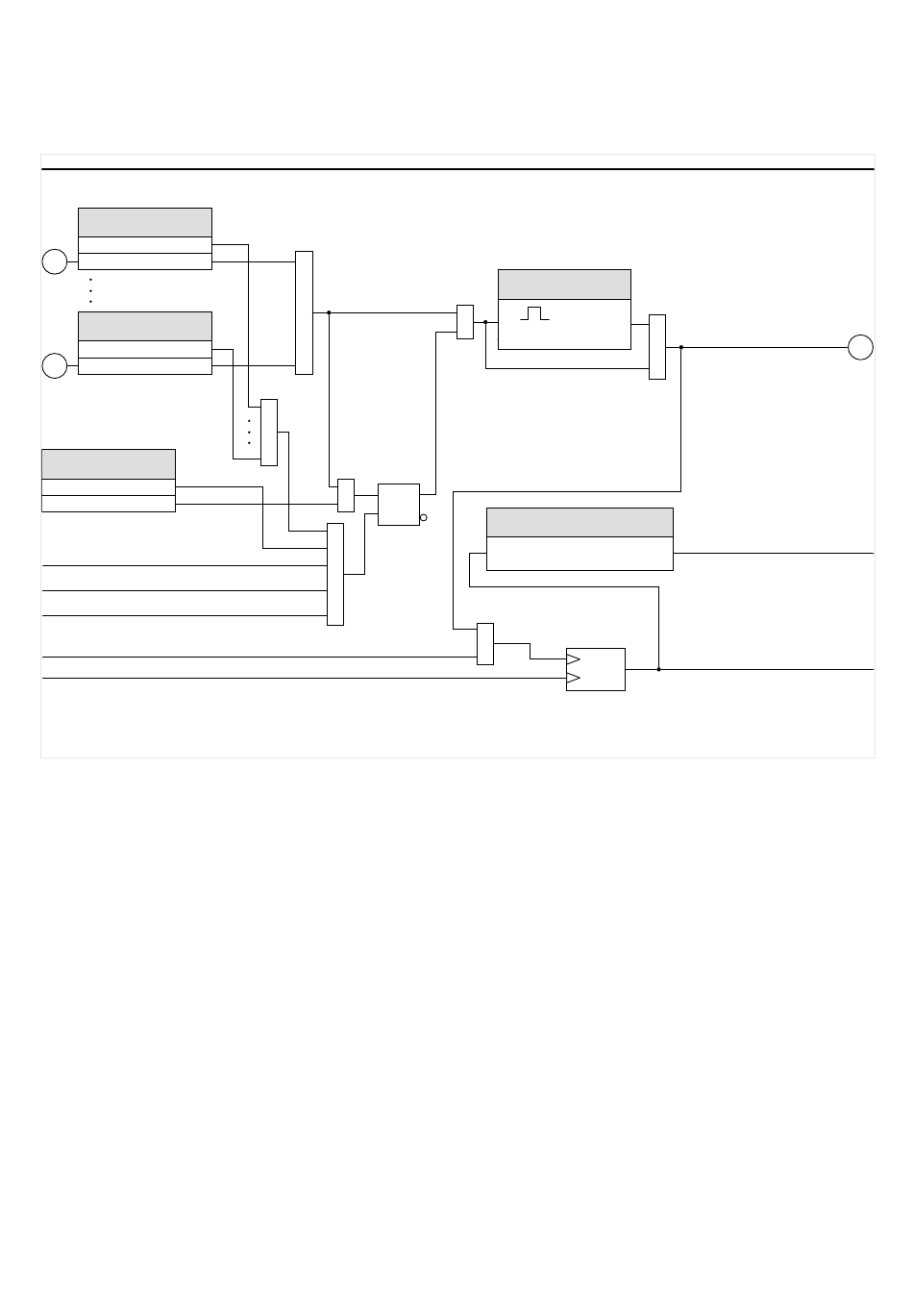

Abb. 69: Leistungsschalter Management.
Anmerkung: In diesem Logikdiagramm steht „SG[x]" für „Schaltgerät Nummer x"; die
genaue Schaltgerätebezeichnung wird allerdings über das Abzweigsteuerbild (Single-Line-
Diagramm) festgelegt. (Siehe auch
Selbsthaltung
Wenn ein Auslösebefehl als selbsthaltend konfiguriert ist (»Selbsthaltung« = "Aktiv"), wird
er aktiv bleiben, bis er irgendwann quittiert wird. (Eine allgemeine Beschreibung von
Quittierungen ist hier:
Ein gehaltener Auslösebefehl wird erst zurückgenommen, nachdem alle darauf rangierten
Schutz-Auslösebefehle zurückgefallen sind; dann gibt es die folgenden
Rücksetzmöglichkeiten:
• Über ein Quittierung, entweder durch den Anwender an der Bedieneinheit, oder über
die SCADA,
• Rücksetzung durch dasjenige Signal, das auf den Parameter »Quit AuslBef« rangiert
wurde.
• Über die Einstellung »Selbsthaltung« = „Inaktiv" wird die Selbsthaltung nachträglich
deaktiviert.
• Es ist gar kein Schutz-Auslösebefehl (mehr) rangiert, d. h. es werden (nachträglich)
alle »AUS Bef n« = „-" eingestellt.
280
╚═▷ „Selbsthaltung".) Darüber hinaus kann eine
≥1
&
&
S 1
R 1
≥1
╚═▷ „Abzweigsteuerbild (Single
╚═▷ „2.5 Quittierungen").
siehe╚═▷ „2.5 Quittierungen".
SG[x] .
t-AuslBef
≥1
1
t
◄
SG[x] .
Anz Schaltsp Alarm
Anzahl der Schaltspiele
≥ Einstellwert
◄
≥1
Zähler
+
R
MRU4
Switchgear_Y11
≥1
SG[x] . Ausl LS
Anz Schaltsp Alarm
Anzahl der Schaltspiele
Line)".)
MRU4-3.7-DE-MAN
11
SG[x] .
SG[x] .
