3 Hardware
3.5.1 TU – Spannungsmesseingänge
3.5.1 TU – Spannungsmesseingänge
Stellen Sie die korrekten Anzugsmomente sicher (siehe Diagramm).
• Anschlussquerschnitt ohne Aderendhülse: min. 0,75 mm² ... max. 6,0 mm²
• Anschlussquerschnitt mit Aderendhülse (mit oder ohne Kunststoffhülse): min. 0,5
mm² ... max. 6,0 mm²

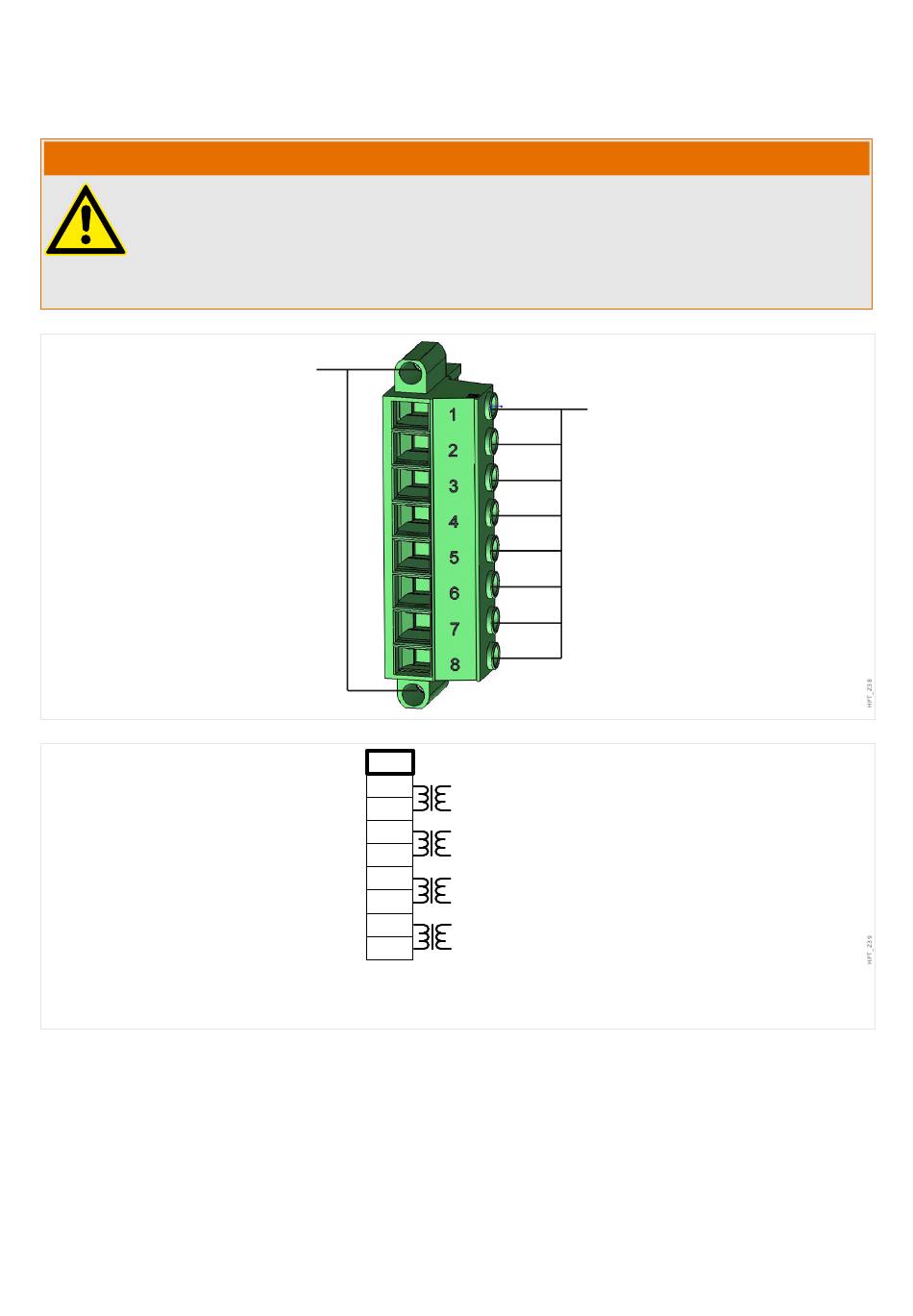

Abb. 15: Klemmenbelegung
96
WARNUNG!
0,5 Nm
4,42 lb⋅in
X?.
1
2
3
4
5
6
7
8
1,2 Nm
11 lb⋅in
UL1/UL12
UL2/UL23
UL3/UL31
UX
