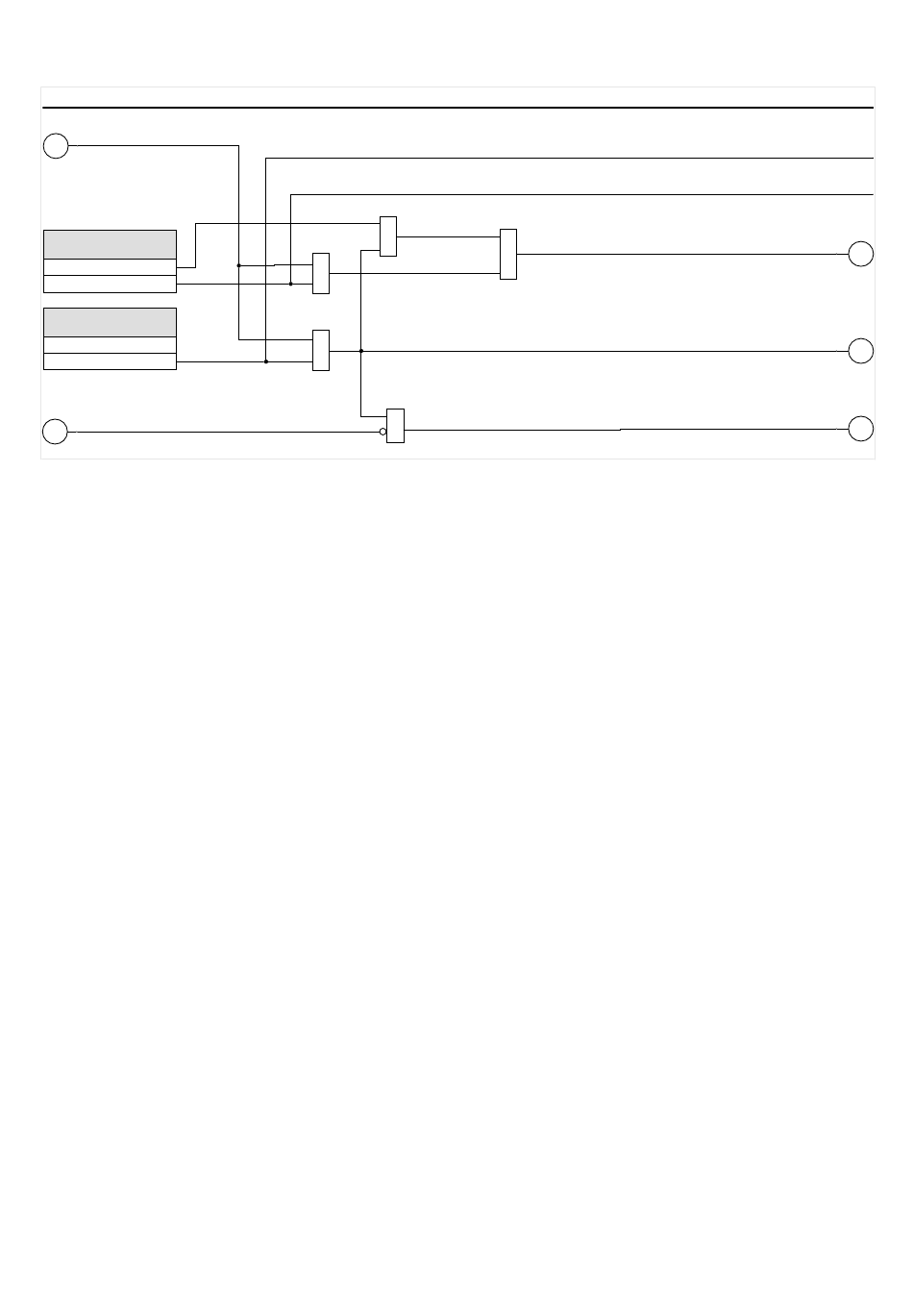

LS-Mitnahme
Siehe Diagramm: Blockaden
(Stufe nicht deaktiviert, keine aktive Blockade)
2
LS-Mitnahme .
Alarm
keine Rangierung
1..n, Rangierliste
LS-Mitnahme .
Ausl
keine Rangierung
1..n, Rangierliste
Siehe Diagramm: Auslöseblockaden
(Auslösebefehl deaktiviert oder blockiert.)
3
5.10.1 Inbetriebnahme: LS-Mitnahme
Gegenstand der Prüfung
Überprüfen des Moduls Externe Auslösung.
Benötigte Geräte
• Abhängig von der Anwendung
Durchführung
Simulieren Sie die Funktionalität des Externen Schutzes (Alarm, Auslösung. Blockade ...)
durch entsprechendes Beschalten der Digitalen Eingänge.
Erfolgreiches Testergebnis
Alle Externen Alarme, Externen Auslösebefehle und Externen Blockaden werden vom
Gerät erkannt und entsprechend weiterverarbeitet.
MRU4-3.7-DE-MAN
&
&
&
&
MRU4
5.10.1 Inbetriebnahme: LS-Mitnahme
≥1
5 Schutzmodule
ExtTrip_Y02
LS-Mitnahme . Ausl-E
LS-Mitnahme . Alarm-E
LS-Mitnahme . Alarm
14
LS-Mitnahme . Ausl
15
LS-Mitnahme . AuslBef
15a
