Seg HighPROTEC MRU4 Handbuch Seite 27

t-Ein Verz
t-Aus Verz
t on t off
├─────────────────┤
name .
Zeitdauer Auslösung
t
&
a c
S 1
b R1 1 d
+
R
IH1
MRU4-3.7-DE-MAN
≥1
=1
a b c d
0 0 unverändert
0 1 0 1
1 0 1 0
1 1 0 1
IH2

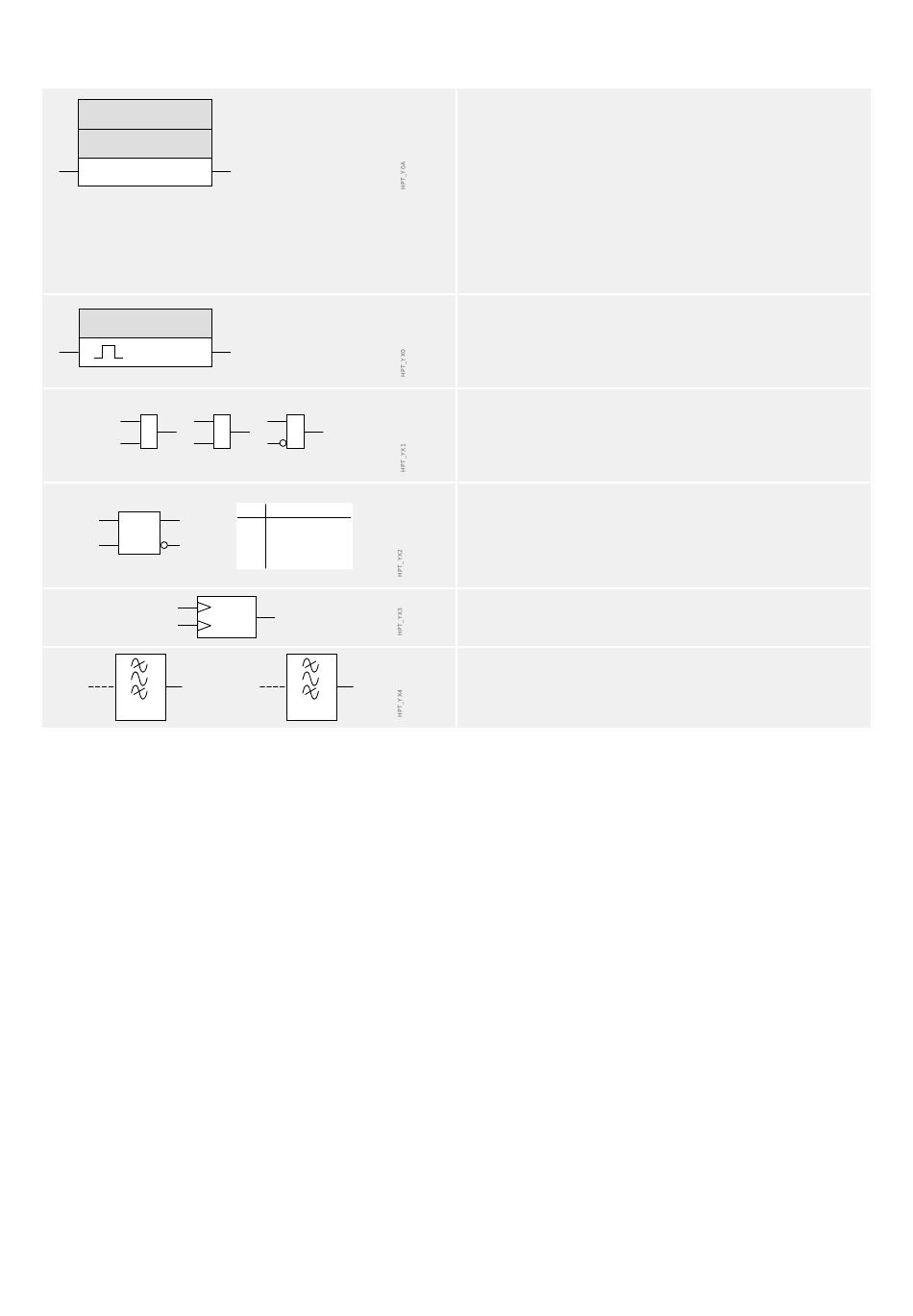

2.1.1.2 Symbole in Funktionsdiagrammen
Zeitstufe mit Ein- und Ausschaltverzögerung:
Wenn der Eingang aktiv wird, wird der Ausgang
nach Ablauf der Zeit t
Ein Verz«) aktiv.
Wenn der Eingang wieder inaktiv wird, wird der
Ausgang erst nach Ablauf der anderen
Zeitangabe t (=Einstellwert von »t-Aus Verz«)
off
inaktiv.
Haltezeit: Dies ist ein Impuls, der vom
Eingangssignal angestoßen wird, und in diesem
Beispiel ist die Impulsdauer über den
angegebenen Parameter einstellbar.
Die üblichen elementaren logischen
Operatoren, von links nach rechts: UND, ODER,
eXklusiv-ODER (XOR). Im Beispiel ist der zweite
Eingang des XOR negiert.
RS-Flip-Flop mit Rücksetz-Priorität.
Flankengesteuerter Zähler.
Bandpass-Filter (links: IH1, rechts: IH2).
MRU4
2 MRU4 – Spannungsschutzgerät
(=Einstellwert von »t-
on
27
