Seg HighPROTEC MRU4 Handbuch Seite 206

5 Schutzmodule
5.5.5 Betriebsart „delta phi" – [ANSI 78V]

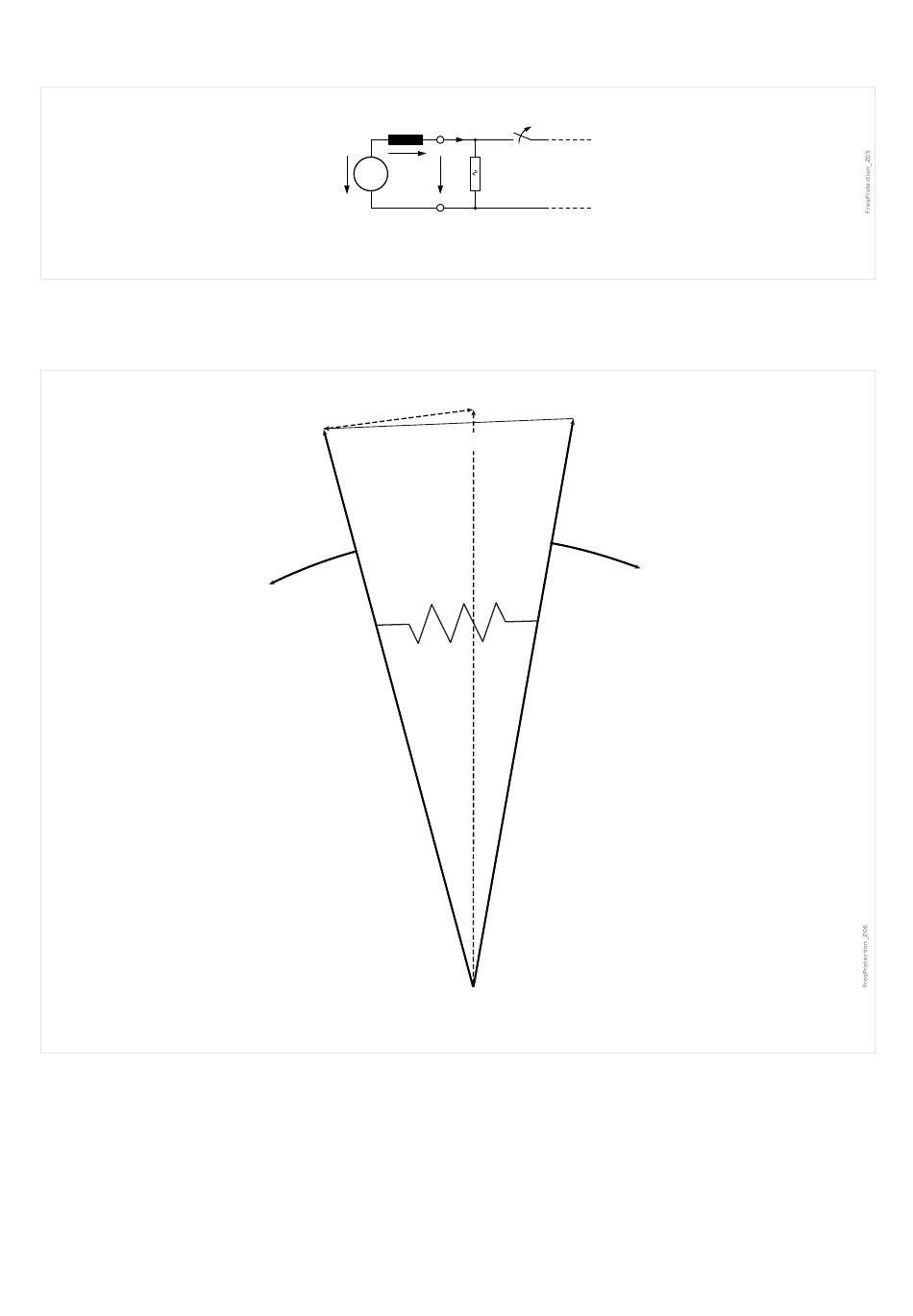

Abb. 48: Ersatzschaltbild Synchrongenerator bei Netzausfall.
Bei einem Netzausfall oder bei einer KU speist der Generator plötzlich eine sehr große
Verbraucherlast. Der Polradwinkel vergrößert sich sprungartig und der Spannungsvektor
U1 ändert seine Richtung (U1').
Generator
Abb. 49: Änderung des Polradwinkels bei plötzlicher Belastung des Generators.
206
ΔU̲ ' = I̲ ' 1 ⋅ j Xd
I̲ ' 1
U̲ P
∿
U̲ ' 1
U̲ 1
U̲ P
ΔU̲ ' = I̲ ' 1 ⋅ j Xd
MRU4
Netz
Z̲
U̲ ' 1
Last
Δϑ
MRU4-3.7-DE-MAN
