3 Hardware
3.1 Maßzeichnungen
Das in diesem Abschnitt gezeigtet Montagebild ist exklusiv gültig für Geräte mit 8-Tasten
auf der Gerätefront. (INFO-Taste, C-Taste, OK-Taste, CTRL-Taste und 4 Softkeys).

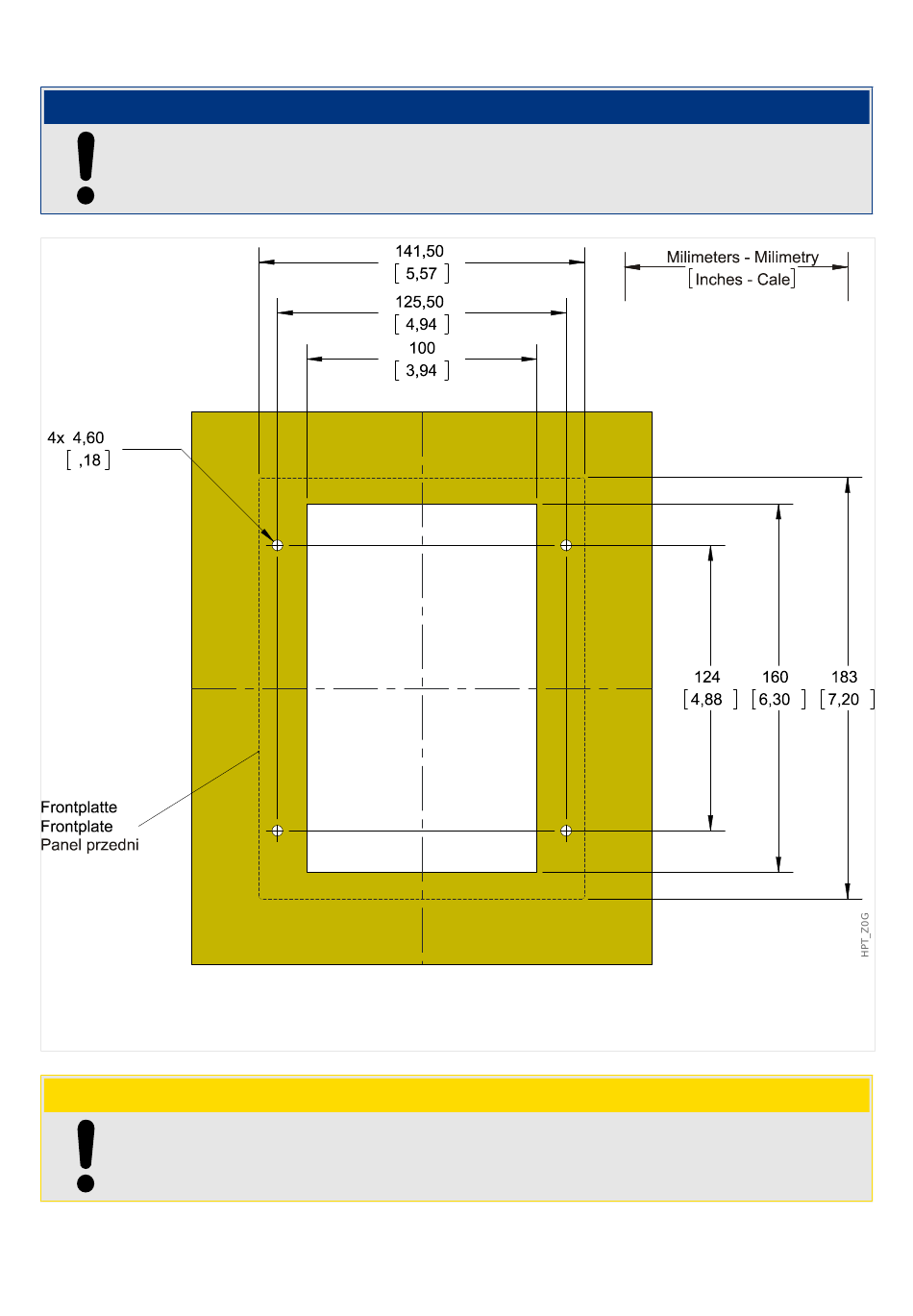

Abb. 6: B1-Gehäuse-Türausschnitt (8-Tasten). (Alle Angaben in mm, Maße in eckigen Klammern in
Zoll.)
Falsche bzw. zu hohe Anzugsdrehmomente können zu leichten Körperverletzungen oder
zur dauerhaften Beschädigung des Geräts führen. Überprüfen Sie das max. zulässige
Drehmoment der M4-Schrauben mit einem Drehmomentschlüssel (1,7 Nm [15 in⋅lb]).
84
HINWEIS!
VORSICHT!
