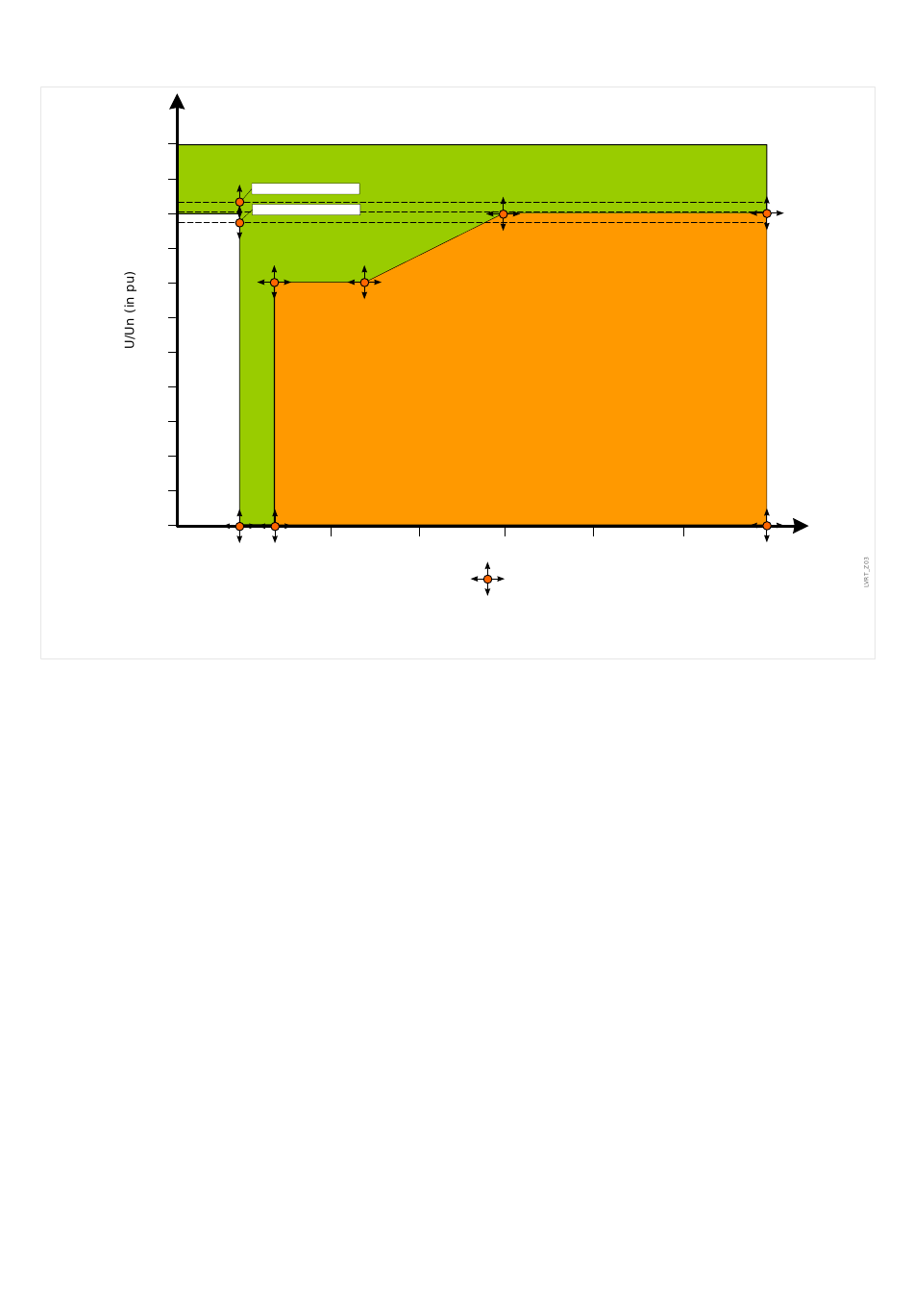

Abb. 59: Spannungs-Zeit-Profil und Auslösebereich.
Das LVRT-Modul wechselt in den Standby-Modus zurück, wenn die Netzspannung den
Stoppwert »Ustop>« wieder überschreitet.

AWE gesteuerte LVRT

Wenn das LVRT-Modul auch im Zusammenhang mit Automatischen Wiedereinschaltungen
verwendet werden soll, dann muss der Parameter [Schutzparameter / Satz 1...4 / NA-
Schutz / LVRT[x] / Allg Einstellungen] »AWE gesteuertes LVRT« auf „Aktiv" gesetzt
werden.
Weiterhin muss die Überwachungszeit [Schutzparameter / Satz 1...4 / NA-Schutz /
LVRT[x] / Allg Einstellungen] »t-LVRT« parametriert werden, innerhalb derer alle zu
erwartenden Wiedereinschaltversuche ausgeführt sein müssen. Darüber hinaus muss die
Anzahl erlaubter LVRT-Durchläufe unter [Schutzparameter / Satz 1...4 / NA-Schutz /
LVRT[x] / Allg Einstellungen] »Anz erl SpgEinbr bis Ausl« parametriert werden. Diese
Anzahl entspricht in der Regel der Anzahl erlaubter AWE-Versuche. Wird innerhalb eines
LVRT-Ereignisses die parametrierte zulässige Anzahl von LVRT-Durchläufen erreicht, dann
wird das LVRT-Modul davon ausgehen, dass der Spannungseinbruch permanent ist und
unverzüglich einen Auslösebefehl ausgeben, um die dezentrale Einspeiseanlage vom Netz
abzukoppeln.
