5.12.3 SpWÜ – Spannungswandlerüberwachung [60FL]
5.12.3
SpWÜ – Spannungswandlerüberwachung [60FL]
Überwachung der Spannungswandler durch Vergleich von »gemessener und errechneter
Verlagerungsspannung«
Das Modul »SpWÜ« erkennt einen Spannungswandlerfehler, wenn die errechnete
Verlagerungsspannung nicht mit der gemessenen übereinstimmt. Voraussetzung hierzu
ist jedoch, dass Phasenspannungen (keine Außenleiterspannungen) durch das Gerät
erfasst werden damit die Verlagerungsspannung berechnet werden kann. Zusätzlich muss
die Verlagerungsspannung über Hilfswicklungen der Spannungswandler (e-n) auch
tatsächlich gemessen werden. Beim Überschreiten eines einstellbaren Schwellwertes
(Differenz zwischen gemessener mit errechneter Verlagerungsspannung) kann auf einen
möglichen Spannungswandlerfehler geschlossen werden. Dies wird dann durch eine
Meldung signalisiert.
Überwachung der Spannungswandler über einen digitalen Eingang
Mit dem Modul »SpWÜ« kann ein Automatenfall auf der Sekundärseite der
Spannungswandler erkannt werden, wenn der Sicherungsautomat der Spannungswandler
über einen digitalen Eingang mit dem Gerät verbunden ist und der digitale Eingang in das
Modul »SpWÜ« rangiert wurde.

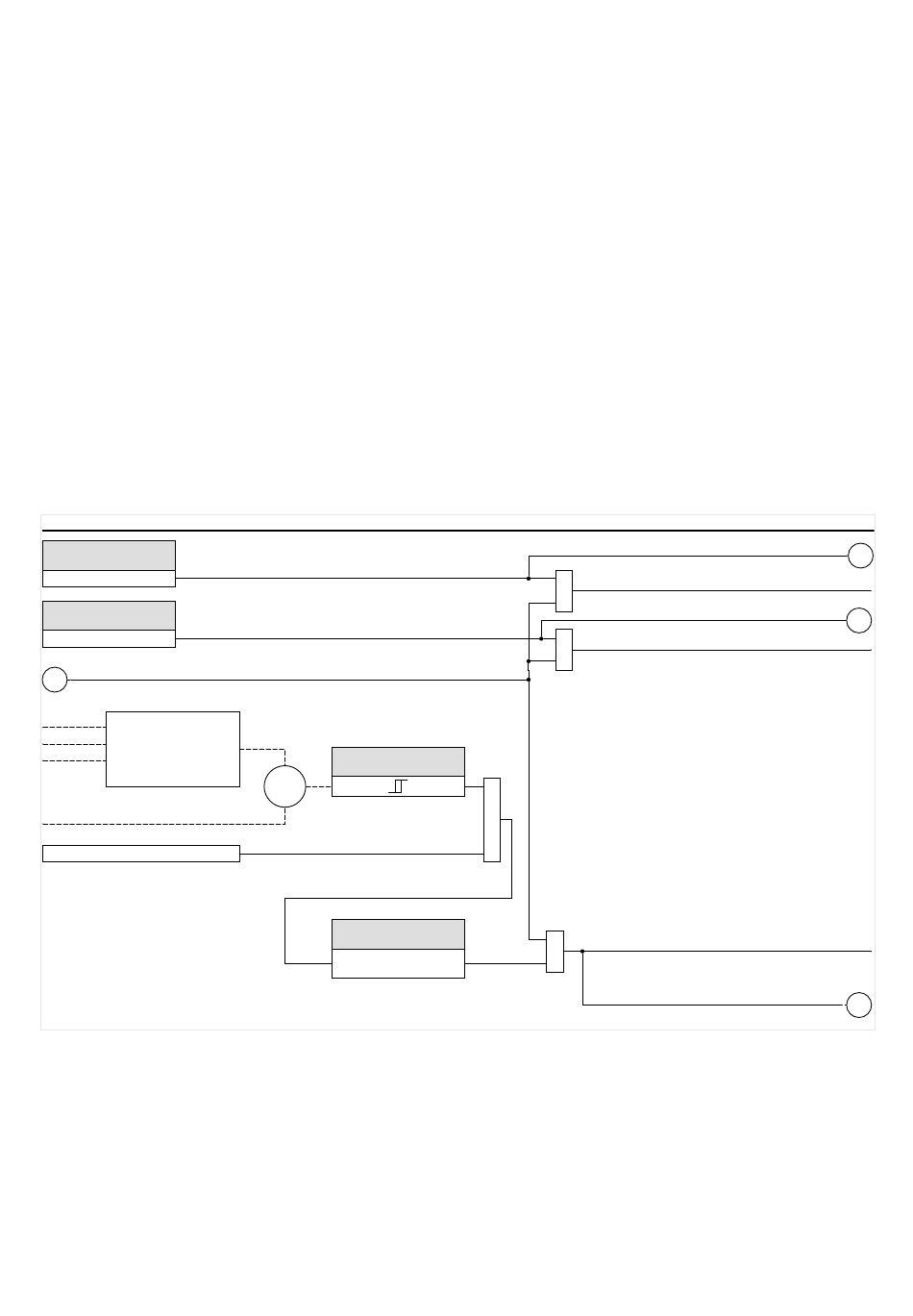

SpWÜ
SpWÜ .
Ex Automf. SpW
1..n, Rangierliste
SpWÜ .
Ex Automf. ESpW
1..n, Rangierliste
Siehe Diagramm: Blockaden
(Stufe nicht deaktiviert, keine aktive Blockade)
2
UL1
UL2
UX
UL3
berechnet
UX gemessen
SpW Anschluss=Leiter-Erd
5.12.3.1 Inbetriebnahme: Spannungswandlerüberwachung (über DI)
Gegenstand der Prüfung
Überprüfen, ob der Automatenfall vom Gerät richtig erkannt wird.
Durchführung
• Schalten Sie den Sicherungsautomaten der Spannungswandler ab (allpolige
Spannungsfreiheit).
246
+
SpWÜ .
ΔU
Σ
−
◄
SpWÜ .
Alarmverzögerung
t
0
├─────────────────┤
MRU4
&
&
SpWÜ . Ex Automf. ESpW
&
&
MCSU_Y01
SpWÜ . Ex Autom Spw-E
12b
SpWÜ . Ex Automf. SpW
SpWÜ . Ex Autom Espw-E
12c
SpWÜ . Alarm ΔU
SpWÜ . Alarm
12a
