8.2.2 Automatische Fehleranzeige (Pop-up) auf dem Display

8.2.2 Automatische Fehleranzeige (Pop-up) auf dem Display
Fehlerrek 1
Auslösung
Fehlerart
50P[1].I>

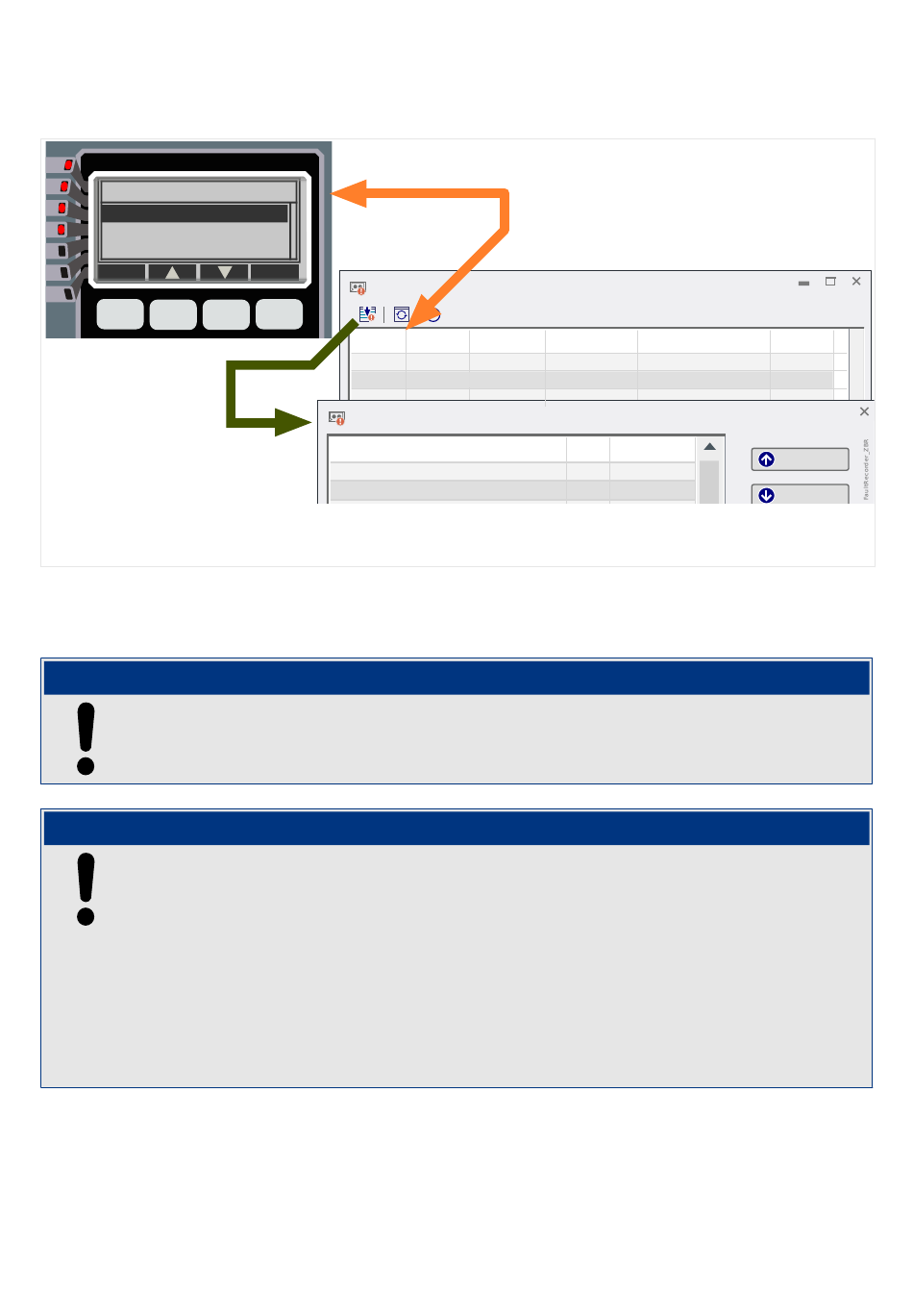

Abb. 74: Fehlerursachen-Anzeige auf dem Display und Anzeige des Fehlerrekorders in Smart view.
Eine automatische Fehleranzeige erscheint auf dem Gerätedisplay mit der fallenden
Flanke der General-Anregung (siehe
Generalauslösung").
Es wird keine „Zeit bis zur Auslösung" angezeigt, wenn Alarm- und Auslösesignal aus
verschiedenen Modulen stammen. Dies kann dann geschehen, wenn mehr als ein
Schutzmodul in die Klärung eines Fehlers involviert sind.
Es ist zu beachten: Die in einer Fehleraufzeichnung gezeigten Parameter-Einstellungen
(Werte) sind nicht Teil der Aufzeichung selbst. Diese werden stets den aktuellen
Geräteeinstellungen entnommen. Wenn also Parameter nach der Aufzeichnung eines
Fehlers geändert werden, dann werden diese mit einem Stern-Symbol in der
Fehleraufzeichnung kenntlich gemacht.
Um Fehlinterpretationen zu verhindern, ist wie folgt zu verfahren:
Speichern Sie jede Aufzeichnung des Fehlerrekorders, die Sie archivieren möchten, auf
einer lokalen Festplatte, bevor Sie jegliche Parameteränderungen vornehmen. Löschen
Sie danach die Fehleraufzeichnungen im Schutzgerät.
Die Fehleraufzeichnungen werden spannungsausfallsicher innerhalb des Fehlerrekorders
archiviert. Steht kein weiterer Speicherplatz mehr zur Verfügung, dann wird die älteste
Fehleraufzeichnung überschrieben (FIFO).
Es poppt immer die jeweils neueste Fehleraufzeichnung im Gerätedisplay auf. Durch
Betätigen der Taste »Ok« wird das Pop-up des Fehlerrekorders geschlossen, erscheint
