2 Montage

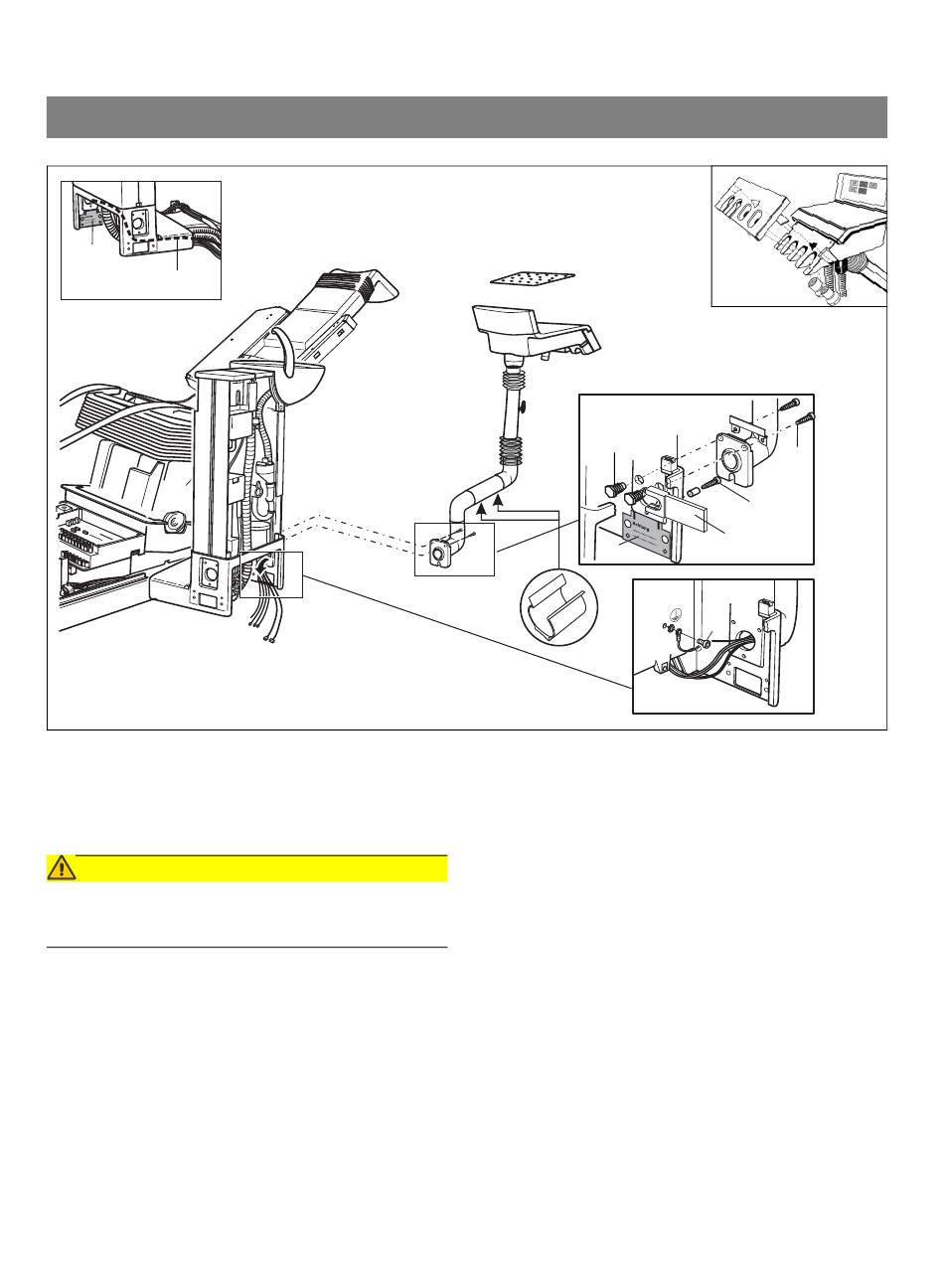

2.13 Helferinelement an der Wassereinheit adaptieren

Y
5.
X31
Linkshänder
4.
1. Bei langem Tragarm:
Zwei Halteclips für den Schlauch Helferinelement -
Wassereinheit montieren.
2. Alle Leitungen und Schläuche vom Helferinelement
durch die Öffnung der Wassereinheit führen.
VORSICHT
Transportsicherung Y dient zum Schutz der Sicherheits-
schalter. Erst nach der Montage des Helferinelementes ent-
fernen.
3. Abstandsrohr (7 mm ) mit Schraube A in das untere
Loch der Wassereinheit anschrauben. Helferinelement
auf Abstandsrohr ansetzen.
In die oberen zwei Befestigungslöcher des Helferinele-
ments an der Wassereinheit die Gewindehülsen C mit
dem Tellerfederpaket einlegen.
Blechwinkel W einlegen und Helferinelement mit zwei
Schrauben D durch die Wassereinheit hindurch in die
Gewindehülsen C locker anschrauben.
Montagewerkzeug M auf die Gewindehülsen schieben
und Schrauben D anziehen.
Das Montagewerkzeug M nach der Montage (Einstel-
lung Tellerfederpaket) entfernen.
28
K
8.
C
1.
A
Y
2.
4. Die elektrischen Leitungen vom Helferinelement durch
den Fuß der Wassereinheit und durch die Kabelhalte-
rungen zum Anschlusskasten verlegen.
Wenn Geräteleuchte / Tray bestellt ist, auch die Leitun-
gen L33 (Stecker SL) und L32 (Stecker X16) vom An-
schlusskasten des Stuhls zur Wassereinheit verlegen.
Leitungen mit Kabelbinder K an den vorhandenen Lei-
tungen fixieren.
5. Bei Linkshänderversion:
Leitung X31 durch den Fuß der Wassereinheit zusam-
men mit den Schläuchen verlegen.
6. Schutzleiter vom Helferinelement mit Schraube B und
Kontaktscheibe an der Wassereinheit anschrauben.
7. Bei Instrumentenablage mit geschlossenen Köchern:
Saugschlauchführungen von hinten montieren
8. Trayunterlage auflegen (Option).
Sirona Dental Systems GmbH
7.
W
D
A
M
3.
6.
B
59 06 560 D 3390
D 3390.031.01.16.01
