Schwenkbare Wassereinheit Adaptieren - Sirona M1+ Installationsanleitung

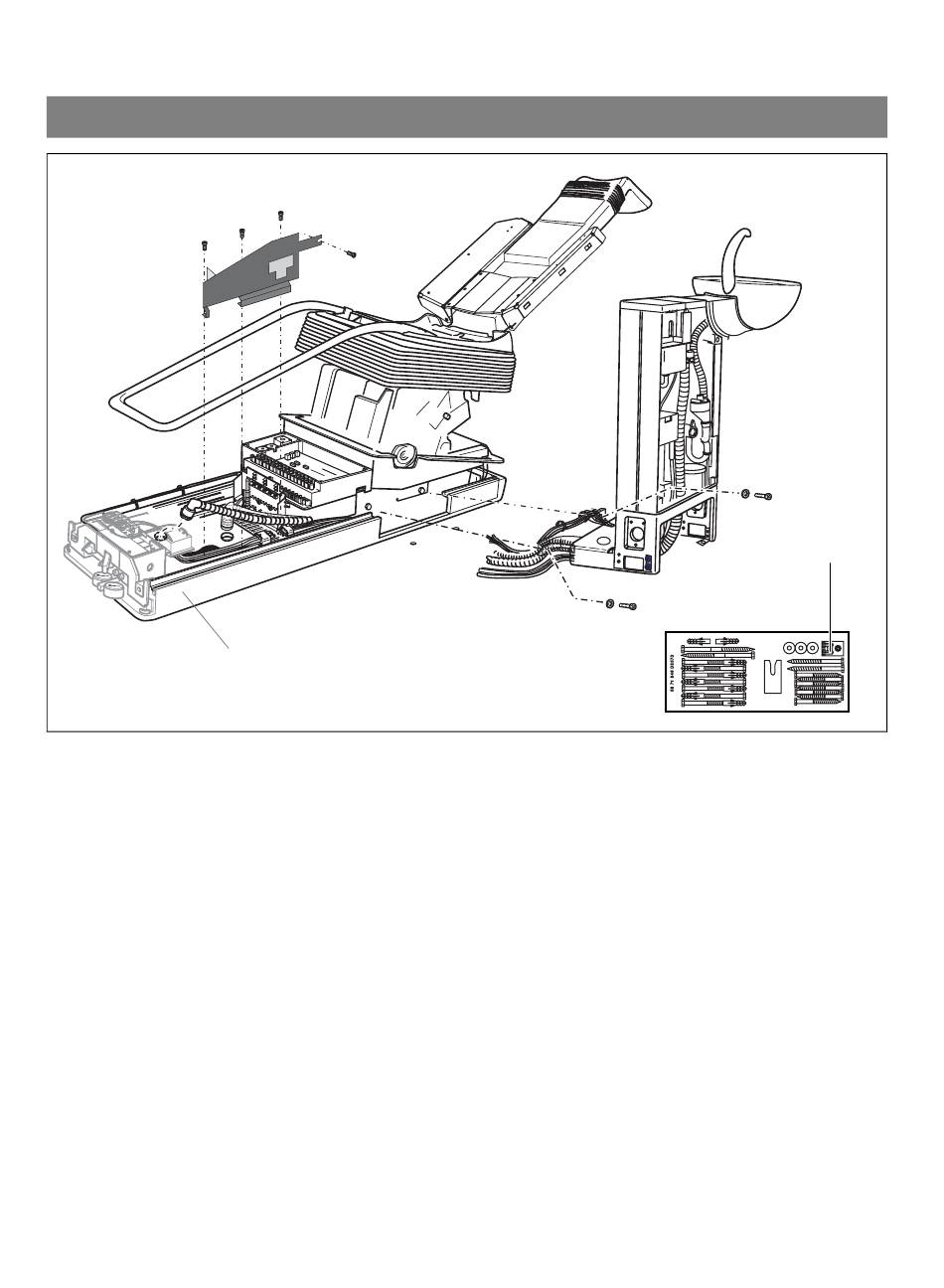

2 Montage

2.12Schwenkbare Wassereinheit adaptieren

1. Nur falls Videooption vorhanden:
Blende A demontieren und Blechträger für Videokomp-
onenten abschrauben (4 Schrauben).
Saug- und Abflussschlauch durchführen .
Danach Blende A und Blechträger wieder montieren
2. Die Wassereinheit mit zwei Schrauben D (M8x20) und
Unterlegscheiben an der Stuhlbasis anschrauben
(noch nicht festziehen).
24
1.
2.
1.
A
Sirona Dental Systems GmbH
Installationsanleitung M1
D
Schraube M8 (2x)
D
59 91 042 D3454
D3454.031.01.08.01
+
