Wassereinheit Mit Starrem Mundspülbecken Adaptieren - Sirona C3+ Installationsanleitung

2 Montage
2.10 Wassereinheit mit starrem Mundspülbecken
adaptieren
1.
2.
B
3.
1.

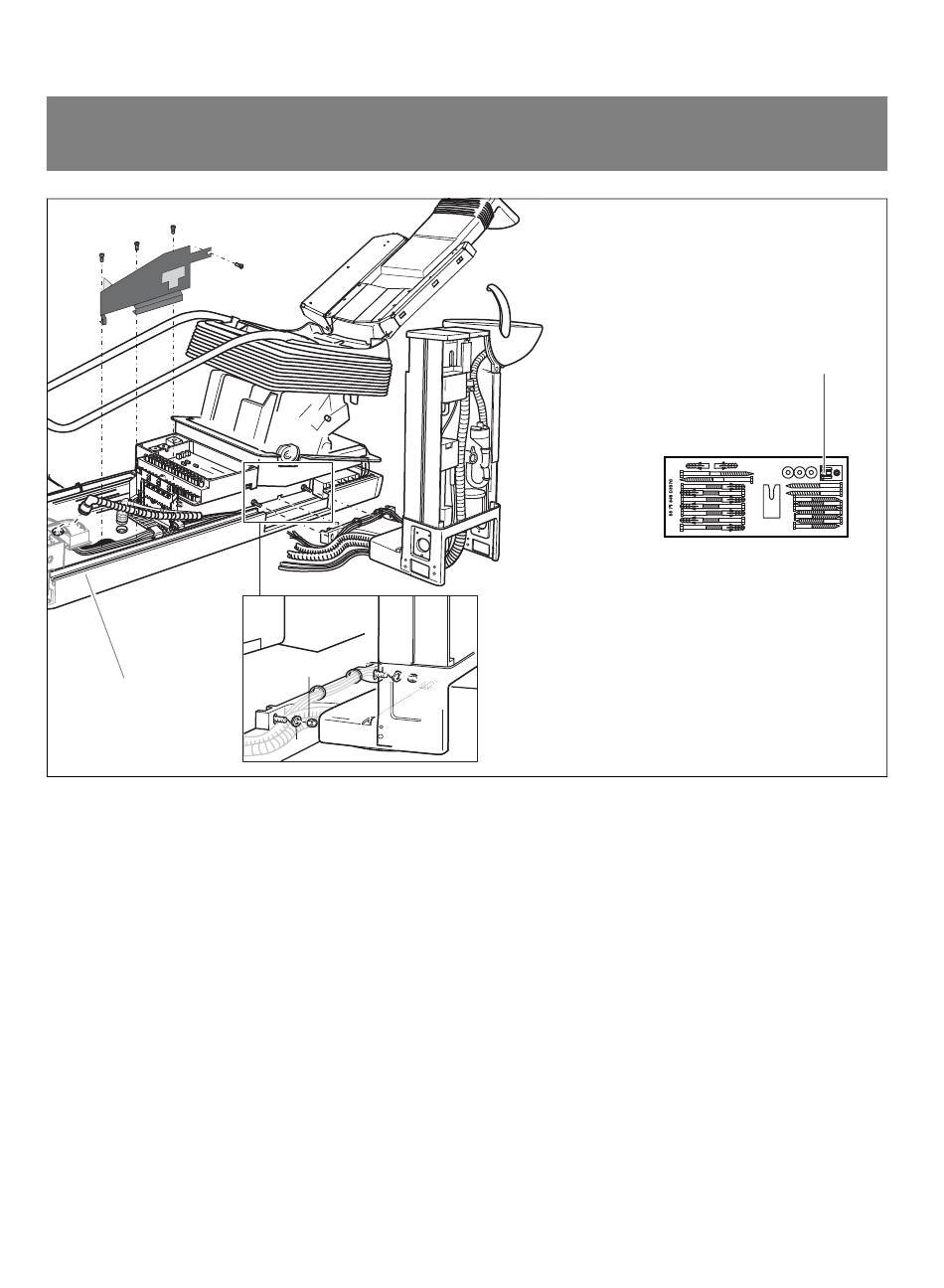

1. Nur falls Videooption vorhanden:
Blende B demontieren und Blechträger für Videokom-
ponenten abschrauben (4 Schrauben).
Saug- und Abflussschlauch durchführen .
Danach Blende B und Blechträger wieder montieren.
2. Fuß der Wassereinheit auf die zwei Gewindebolzen am
Stuhl aufschieben. Die Nase des Fußes muss sich in
der Aussparung am Stuhl befinden.
3. Wassereinheit mit zwei Muttern A und Scheiben zum
Ausrichten lose am Stuhl anschrauben.
22
A
Sirona Dental Systems GmbH
Mutter M8
(2 Stk.)
59 06 560 D 3390
