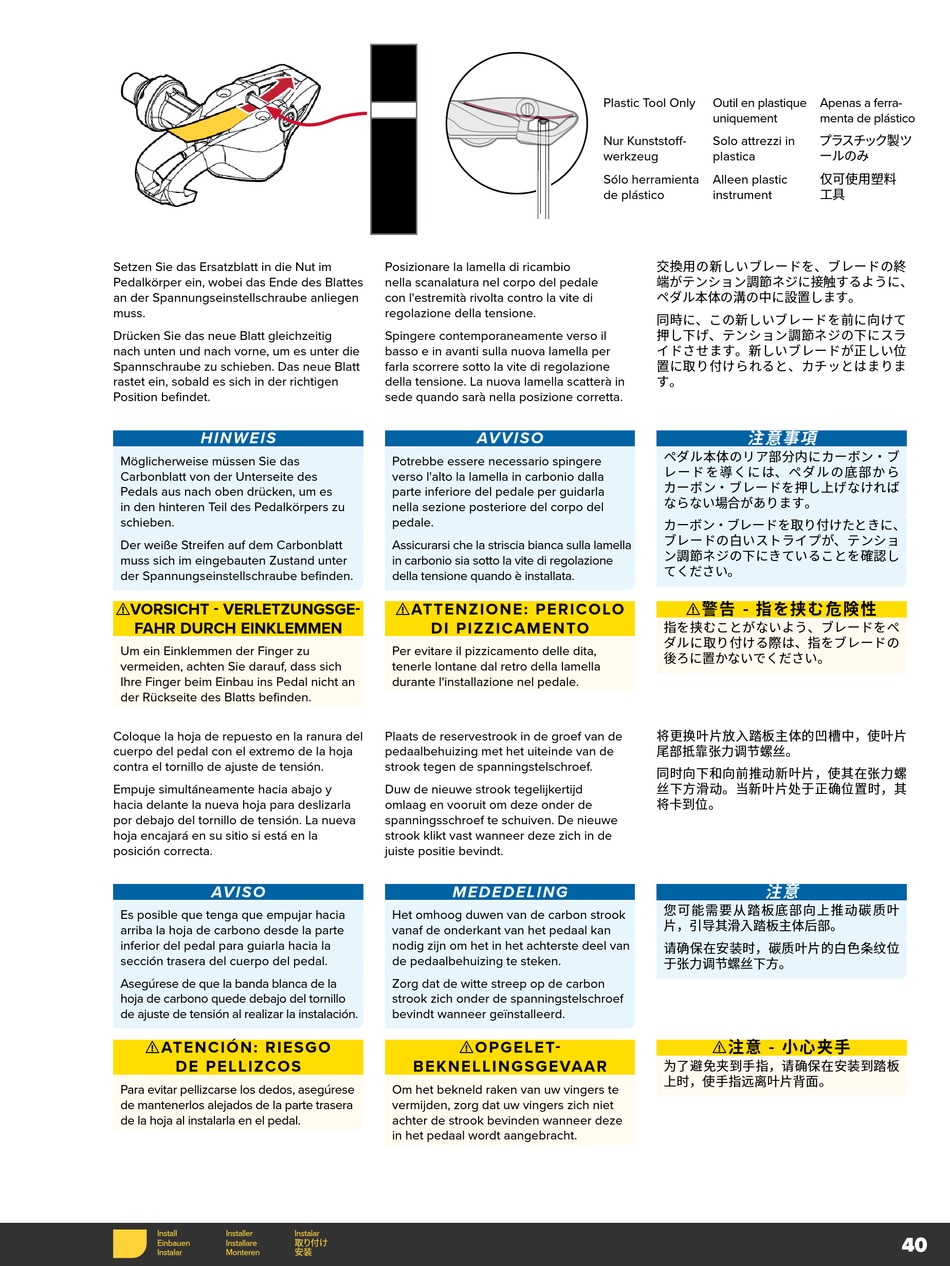

Setzen Sie das Ersatzblatt in die Nut im
Pedalkörper ein, wobei das Ende des Blattes
an der Spannungseinstellschraube anliegen
muss.
Drücken Sie das neue Blatt gleichzeitig
nach unten und nach vorne, um es unter die
Spannschraube zu schieben. Das neue Blatt
rastet ein, sobald es sich in der richtigen
Position befindet.
HI NWE IS
Möglicherweise müssen Sie das
Carbonblatt von der Unterseite des
Pedals aus nach oben drücken, um es
in den hinteren Teil des Pedalkörpers zu
schieben.
Der weiße Streifen auf dem Carbonblatt
muss sich im eingebauten Zustand unter
der Spannungseinstellschraube befinden.
⚠VORSICHT - VERLETZUNGSGE-
FAHR DURCH EINKLEMMEN
Um ein Einklemmen der Finger zu
vermeiden, achten Sie darauf, dass sich
Ihre Finger beim Einbau ins Pedal nicht an
der Rückseite des Blatts befinden.
Coloque la hoja de repuesto en la ranura del
cuerpo del pedal con el extremo de la hoja
contra el tornillo de ajuste de tensión.
Empuje simultáneamente hacia abajo y
hacia delante la nueva hoja para deslizarla
por debajo del tornillo de tensión. La nueva
hoja encajará en su sitio si está en la
posición correcta.
AV I S O
Es posible que tenga que empujar hacia
arriba la hoja de carbono desde la parte
inferior del pedal para guiarla hacia la
sección trasera del cuerpo del pedal.
Asegúrese de que la banda blanca de la
hoja de carbono quede debajo del tornillo
de ajuste de tensión al realizar la instalación.
⚠ ATENC I Ó N: R IE S G O
D E P E LLI ZC O S
Para evitar pellizcarse los dedos, asegúrese
de mantenerlos alejados de la parte trasera
de la hoja al instalarla en el pedal.
Install
Installer
Einbauen
Installare
Instalar
Monteren
Posizionare la lamella di ricambio
nella scanalatura nel corpo del pedale
con l'estremità rivolta contro la vite di
regolazione della tensione.
Spingere contemporaneamente verso il
basso e in avanti sulla nuova lamella per
farla scorrere sotto la vite di regolazione
della tensione. La nuova lamella scatterà in
sede quando sarà nella posizione corretta.
Potrebbe essere necessario spingere
verso l'alto la lamella in carbonio dalla
parte inferiore del pedale per guidarla
nella sezione posteriore del corpo del
pedale.
Assicurarsi che la striscia bianca sulla lamella
in carbonio sia sotto la vite di regolazione
della tensione quando è installata.
⚠ ATTEN Z I ONE : PERI COLO
DI P I Z Z ICAM E N TO
Per evitare il pizzicamento delle dita,
tenerle lontane dal retro della lamella
durante l'installazione nel pedale.
Plaats de reservestrook in de groef van de
pedaalbehuizing met het uiteinde van de
strook tegen de spanningstelschroef.
Duw de nieuwe strook tegelijkertijd
omlaag en vooruit om deze onder de
spanningsschroef te schuiven. De nieuwe
strook klikt vast wanneer deze zich in de
juiste positie bevindt.
M EDE DE L IN G
Het omhoog duwen van de carbon strook
vanaf de onderkant van het pedaal kan
nodig zijn om het in het achterste deel van
de pedaalbehuizing te steken.
Zorg dat de witte streep op de carbon
strook zich onder de spanningstelschroef
bevindt wanneer geïnstalleerd.
⚠ OP G EL E T-
B EK NE L L IN GSG EVAAR
Om het bekneld raken van uw vingers te
vermijden, zorg dat uw vingers zich niet
achter de strook bevinden wanneer deze
in het pedaal wordt aangebracht.
Instalar
取り付け
安装
Plastic Tool Only
Nur Kunststoff-
werkzeug
Sólo herramienta
de plástico
AVVI S O
Outil en plastique
Apenas a ferra-
uniquement
menta de plástico
プラスチック製ツ
Solo attrezzi in
ールのみ
plastica
仅可使用塑料
Alleen plastic
工具
instrument
交換用の新しいブレードを、ブレードの終
端がテンション調節ネジに接触するように、
ペダル本体の溝の中に設置します。
同時に、この新しいブレードを前に向けて
押し下げ、テンション調節ネジの下にスラ
イドさせます。新しいブレードが正しい位
置に取り付けられると、カチッとはまりま
す。
注意事項
ペダル本体のリア部分内にカーボン・ブ
レードを導くには、ペダルの底部から
カーボン・ブレードを押し上げなければ
ならない場合があります。
カーボン・ブレードを取り付けたときに、
ブレードの白いストライプが、テンショ
ン調節ネジの下にきていることを確認し
てください。
⚠ 警告 - 指を挟む 危険性
指を挟むことがないよう、ブレードをペ
ダルに取り付ける際は、指をブレードの
後ろに置かないでください。
将更换叶片放入踏板主体的凹槽中，使叶片
尾部抵靠张力调节螺丝。
同时向下和向前推动新叶片，使其在张力螺
丝下方滑动。当新叶片处于正确位置时，其
将卡到位。
注意
您可能需要从踏板底部向上推动碳质叶
片，引导其滑入踏板主体后部。
请确保在安装时，碳质叶片的白色条纹位
于张力调节螺丝下方。
⚠ 注意 - 小心夹手
为了避免夹到手指，请确保在安装到踏板
上时，使手指远离叶片背面。
40
