XPRESSO
1

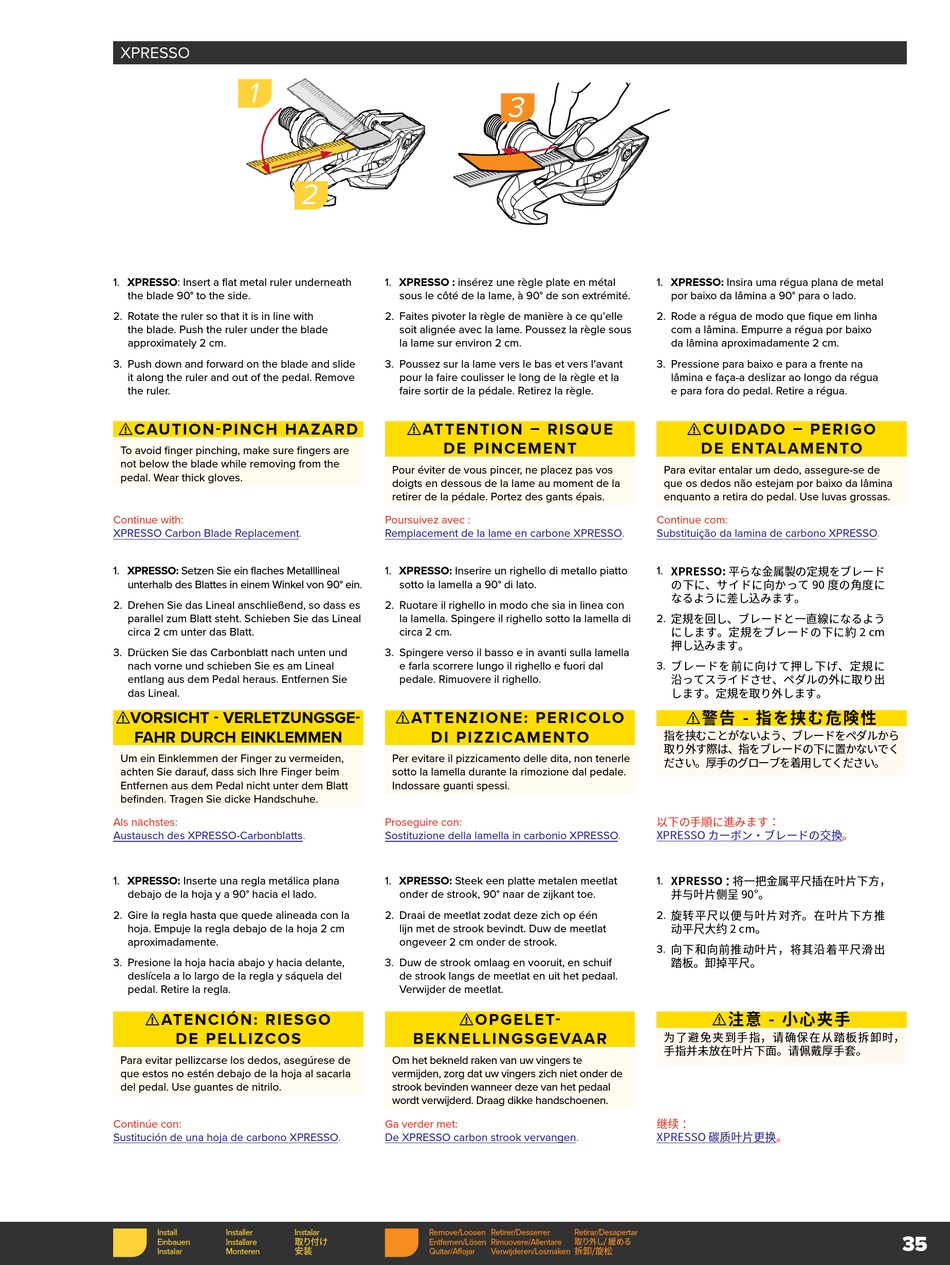

1. XPRESSO: Insert a flat metal ruler underneath
the blade 90° to the side.
2. Rotate the ruler so that it is in line with
the blade. Push the ruler under the blade
approximately 2 cm.
3. Push down and forward on the blade and slide
it along the ruler and out of the pedal. Remove
the ruler.
⚠ CAU TI ON- P I NCH H A Z A R D
To avoid finger pinching, make sure fingers are
not below the blade while removing from the
pedal. Wear thick gloves.
Continue with:
XPRESSO Carbon Blade
Replacement.
1. XPRESSO: Setzen Sie ein flaches Metalllineal
unterhalb des Blattes in einem Winkel von 90° ein.
2. Drehen Sie das Lineal anschließend, so dass es
parallel zum Blatt steht. Schieben Sie das Lineal
circa 2 cm unter das Blatt.
3. Drücken Sie das Carbonblatt nach unten und
nach vorne und schieben Sie es am Lineal
entlang aus dem Pedal heraus. Entfernen Sie
das Lineal.
⚠VORSICHT - VERLETZUNGSGE-
FAHR DURCH EINKLEMMEN
Um ein Einklemmen der Finger zu vermeiden,
achten Sie darauf, dass sich Ihre Finger beim
Entfernen aus dem Pedal nicht unter dem Blatt
befinden. Tragen Sie dicke Handschuhe.
Als nächstes:
Austausch des
XPRESSO-Carbonblatts.
1. XPRESSO: Inserte una regla metálica plana
debajo de la hoja y a 90° hacia el lado.
2. Gire la regla hasta que quede alineada con la
hoja. Empuje la regla debajo de la hoja 2 cm
aproximadamente.
3. Presione la hoja hacia abajo y hacia delante,
deslícela a lo largo de la regla y sáquela del
pedal. Retire la regla.
⚠ ATENC I Ó N: R IE S G O
D E P E LLI ZC O S
Para evitar pellizcarse los dedos, asegúrese de
que estos no estén debajo de la hoja al sacarla
del pedal. Use guantes de nitrilo.
Continúe con:
Sustitución de una hoja de carbono
XPRESSO.
Install
Installer
Einbauen
Installare
Instalar
Monteren
2
1. XPRESSO : insérez une règle plate en métal
sous le côté de la lame, à 90° de son extrémité.
2. Faites pivoter la règle de manière à ce qu'elle
soit alignée avec la lame. Poussez la règle sous
la lame sur environ 2 cm.
3. Poussez sur la lame vers le bas et vers l'avant
pour la faire coulisser le long de la règle et la
faire sortir de la pédale. Retirez la règle.
⚠ ATTEN TI ON – RI SQUE
DE P I N CE M E NT
Pour éviter de vous pincer, ne placez pas vos
doigts en dessous de la lame au moment de la
retirer de la pédale. Portez des gants épais.
Poursuivez avec :
Remplacement de la lame en carbone
1. XPRESSO: Inserire un righello di metallo piatto
sotto la lamella a 90° di lato.
2. Ruotare il righello in modo che sia in linea con
la lamella. Spingere il righello sotto la lamella di
circa 2 cm.
3. Spingere verso il basso e in avanti sulla lamella
e farla scorrere lungo il righello e fuori dal
pedale. Rimuovere il righello.
⚠ ATTEN Z I ONE : PERI COLO
DI P I Z Z ICAM E N TO
Per evitare il pizzicamento delle dita, non tenerle
sotto la lamella durante la rimozione dal pedale.
Indossare guanti spessi.
Proseguire con:
Sostituzione della lamella in carbonio
1. XPRESSO: Steek een platte metalen meetlat
onder de strook, 90° naar de zijkant toe.
2. Draai de meetlat zodat deze zich op één
lijn met de strook bevindt. Duw de meetlat
ongeveer 2 cm onder de strook.
3. Duw de strook omlaag en vooruit, en schuif
de strook langs de meetlat en uit het pedaal.
Verwijder de meetlat.
⚠ OP GE L ET-
B EK NE L L IN GSG EVAAR
Om het bekneld raken van uw vingers te
vermijden, zorg dat uw vingers zich niet onder de
strook bevinden wanneer deze van het pedaal
wordt verwijderd. Draag dikke handschoenen.
Ga verder met:
De XPRESSO carbon strook
Instalar
Remove/Loosen Retirer/Desserrer
取り付け
Entfernen/Lösen Rimuovere/Allentare
安装
Quitar/Aflojar
3
1. XPRESSO: Insira uma régua plana de metal
2. Rode a régua de modo que fique em linha
3. Pressione para baixo e para a frente na
Para evitar entalar um dedo, assegure-se de
que os dedos não estejam por baixo da lâmina
enquanto a retira do pedal. Use luvas grossas.
Continue com:
XPRESSO.
Substituição da lamina de carbono
1. XPRESSO: 平らな金属製の定規をブレード
2. 定規を回し、ブレードと一直線になるよう
3. ブレードを前に向けて押し下げ、定規に
指を挟むことがないよう、ブレードをペダルから
取り外す際は、指をブレードの下に置かないでく
ださい。厚手のグローブを着用してください。
以下の手順に進みます：
XPRESSO
XPRESSO.
1. XPRESSO ： 将一把金属平尺插在叶片下方，
2. 旋转平尺以便与叶片对齐。在叶片下方推
3. 向下和向前推动叶片，将其沿着平尺滑出
为了避免夹到手指，请确保在从踏板拆卸时，
手指并未放在叶片下面。请佩戴厚手套。
继续 ：
XPRESSO
vervangen.
Retirar/Desapertar
取り外し/ 緩める
Verwijderen/Losmaken 拆卸/旋松
por baixo da lâmina a 90° para o lado.
com a lâmina. Empurre a régua por baixo
da lâmina aproximadamente 2 cm.
lâmina e faça-a deslizar ao longo da régua
e para fora do pedal. Retire a régua.
⚠ CUI DADO – PE RI G O
DE EN TAL AM E NTO
XPRESSO.
の下に、サイドに向かって 90 度の角度に
なるように差し込みます。
にします。定規をブレードの下に約 2 cm
押し込みます。
沿ってスライドさせ、ペダルの外に取り出
します。定規を取り外します。
⚠ 警告 - 指を挟む 危険性
カーボン・ブレードの交換。
并与叶片侧呈 90°。
动平尺大约 2 cm。
踏板。卸掉平尺。
⚠ 注意 - 小心夹手
碳质叶片更换。
