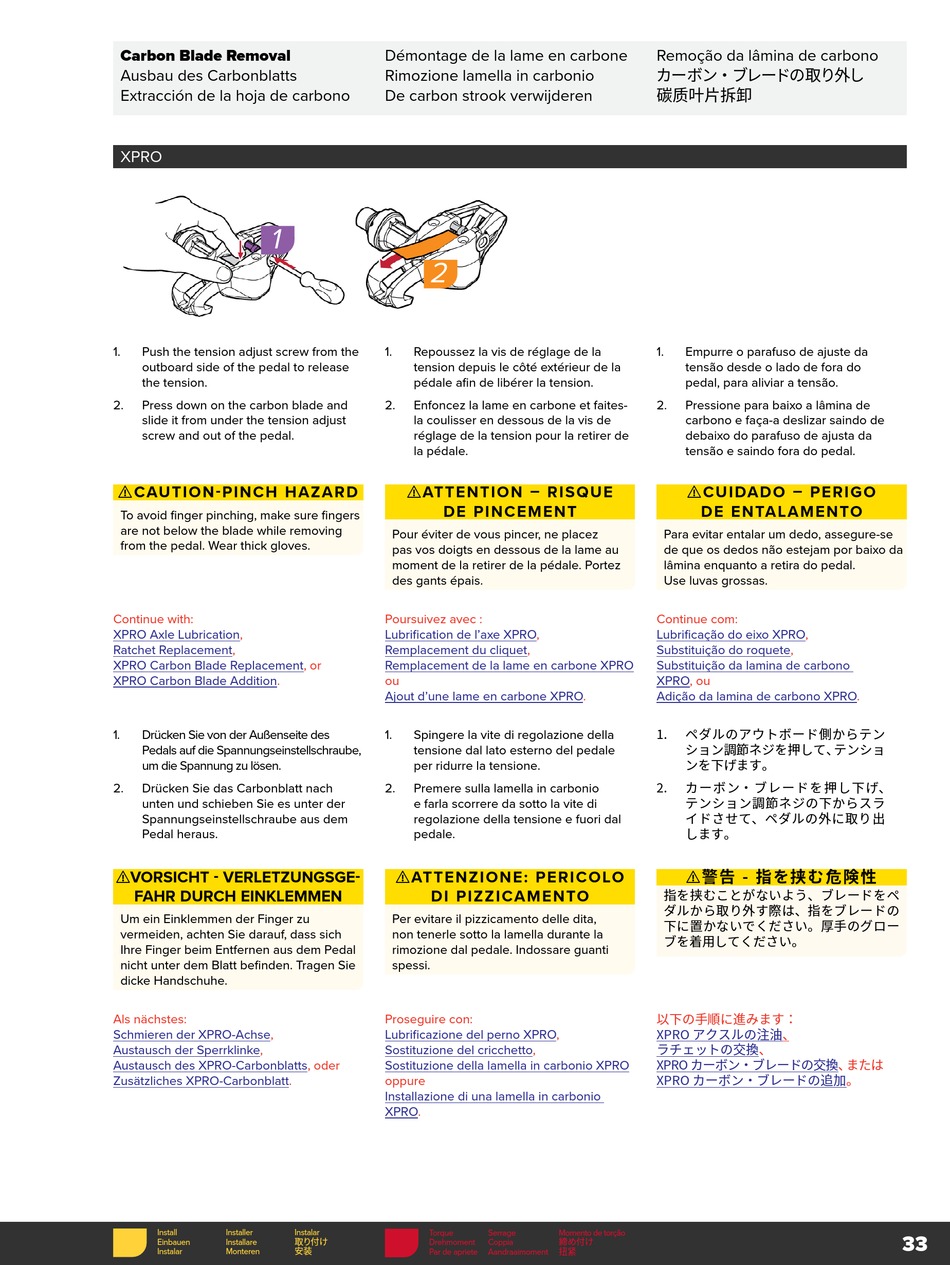

Carbon Blade Removal
Ausbau des Carbonblatts
Extracción de la hoja de carbono
XPRO
1
1.
Push the tension adjust screw from the
outboard side of the pedal to release
the tension.
2.
Press down on the carbon blade and
slide it from under the tension adjust
screw and out of the pedal.
⚠ CAUT ION - P I NC H H A Z AR D
To avoid finger pinching, make sure fingers
are not below the blade while removing
from the pedal. Wear thick gloves.
Continue with:
XPRO Axle
Lubrication,
Ratchet
Replacement,
XPRO Carbon Blade
Replacement, or
XPRO Carbon Blade
Addition.
1.
Drücken Sie von der Außenseite des
Pedals auf die Spannungseinstellschraube,
um die Spannung zu lösen.
2.
Drücken Sie das Carbonblatt nach
unten und schieben Sie es unter der
Spannungseinstellschraube aus dem
Pedal heraus.
⚠VORSICHT - VERLETZUNGSGE-
FAHR DURCH EINKLEMMEN
Um ein Einklemmen der Finger zu
vermeiden, achten Sie darauf, dass sich
Ihre Finger beim Entfernen aus dem Pedal
nicht unter dem Blatt befinden. Tragen Sie
dicke Handschuhe.
Als nächstes:
Schmieren der
XPRO-Achse,
Austausch der
Sperrklinke,
Austausch des
XPRO-Carbonblatts, oder
Zusätzliches
XPRO-Carbonblatt.
Install
Installer
Einbauen
Installare
Instalar
Monteren
Démontage de la lame en carbone
Rimozione lamella in carbonio
De carbon strook verwijderen
2
1.
Repoussez la vis de réglage de la
tension depuis le côté extérieur de la
pédale afin de libérer la tension.
2.
Enfoncez la lame en carbone et faites-
la coulisser en dessous de la vis de
réglage de la tension pour la retirer de
la pédale.
⚠ ATTEN TI ON – RI SQUE
D E P I NCE M EN T
Pour éviter de vous pincer, ne placez
pas vos doigts en dessous de la lame au
moment de la retirer de la pédale. Portez
des gants épais.
Poursuivez avec :
Lubrification de l'axe
Remplacement du
Remplacement de la lame en carbone XPRO
ou
Ajout d'une lame en carbone
1.
Spingere la vite di regolazione della
tensione dal lato esterno del pedale
per ridurre la tensione.
2.
Premere sulla lamella in carbonio
e farla scorrere da sotto la vite di
regolazione della tensione e fuori dal
pedale.
⚠ ATTE N Z I ON E: PE RICOLO
DI P IZ Z I CAM E N TO
Per evitare il pizzicamento delle dita,
non tenerle sotto la lamella durante la
rimozione dal pedale. Indossare guanti
spessi.
Proseguire con:
Lubrificazione del perno
Sostituzione del
Sostituzione della lamella in carbonio XPRO
oppure
Installazione di una lamella in carbonio
XPRO.
Instalar
Torque
取り付け
Drehmoment
安装
Par de apriete
Remoção da lâmina de carbono
カーボン・ブレードの取り外し
碳质叶片拆卸
1.
2.
Continue com:
XPRO,
Lubrificação do eixo
cliquet,
Substituição do
Substituição da lamina de carbono
XPRO, ou
XPRO.
Adição da lamina de carbono
1.
2.
以下の手順に進みます：
XPRO
XPRO,
ラチェットの交換、
cricchetto,
XPRO
XPRO
Serrage
Momento de torção
締め付け
Coppia
扭紧
Aandraaimoment
Empurre o parafuso de ajuste da
tensão desde o lado de fora do
pedal, para aliviar a tensão.
Pressione para baixo a lâmina de
carbono e faça-a deslizar saindo de
debaixo do parafuso de ajusta da
tensão e saindo fora do pedal.
⚠ CUI DADO – PE RI G O
DE E N TAL AM ENTO
Para evitar entalar um dedo, assegure-se
de que os dedos não estejam por baixo da
lâmina enquanto a retira do pedal.
Use luvas grossas.
XPRO,
roquete,
XPRO.
ペダルのアウトボード側からテン
ション調節ネジを押して、 テンショ
ンを下げます。
カーボン・ブレードを押し下げ、
テンション調節ネジの下からスラ
イドさせて、ペダルの外に取り出
します。
⚠ 警告 - 指を挟む危険性
指を挟むことがないよう、ブレードをペ
ダルから取り外す際は、指をブレードの
下に置かないでください。厚手のグロー
ブを着用してください。
アクスルの注油、
カーボン・ブレードの交換、 または
カーボン・ブレードの追加。
