8.24

Anwendungen mit langen Kabeln

8.24.1 Ausgleich der Kabelinduktivität
Anwendungen mit langen Kabeln stellen eine besondere Herausforderung dar, da die
Kabel hierbei wesentlich zur gesamten Lastimpedanz beitragen.
Durch den Ausgleich der Kabelinduktivität wird die Ausgangsspannung bei Stromspitzen
auf Basis der Ausgangsgrundwellenfrequenz beeinflusst.
Bis dato wurde der Ausgleich nur für den Kabelwiderstand durchgeführt. Die
Grundimpedanz des Umrichters berechnet sich wie folgt:
Zbase =
Dabei gilt:
Zbase =
VBemes-
sung =
Irated =
Die Kabelimpedanz muss kompensiert werden, um sicherzustellen, dass der Motor die
korrekte Klemmenspannung erhält.

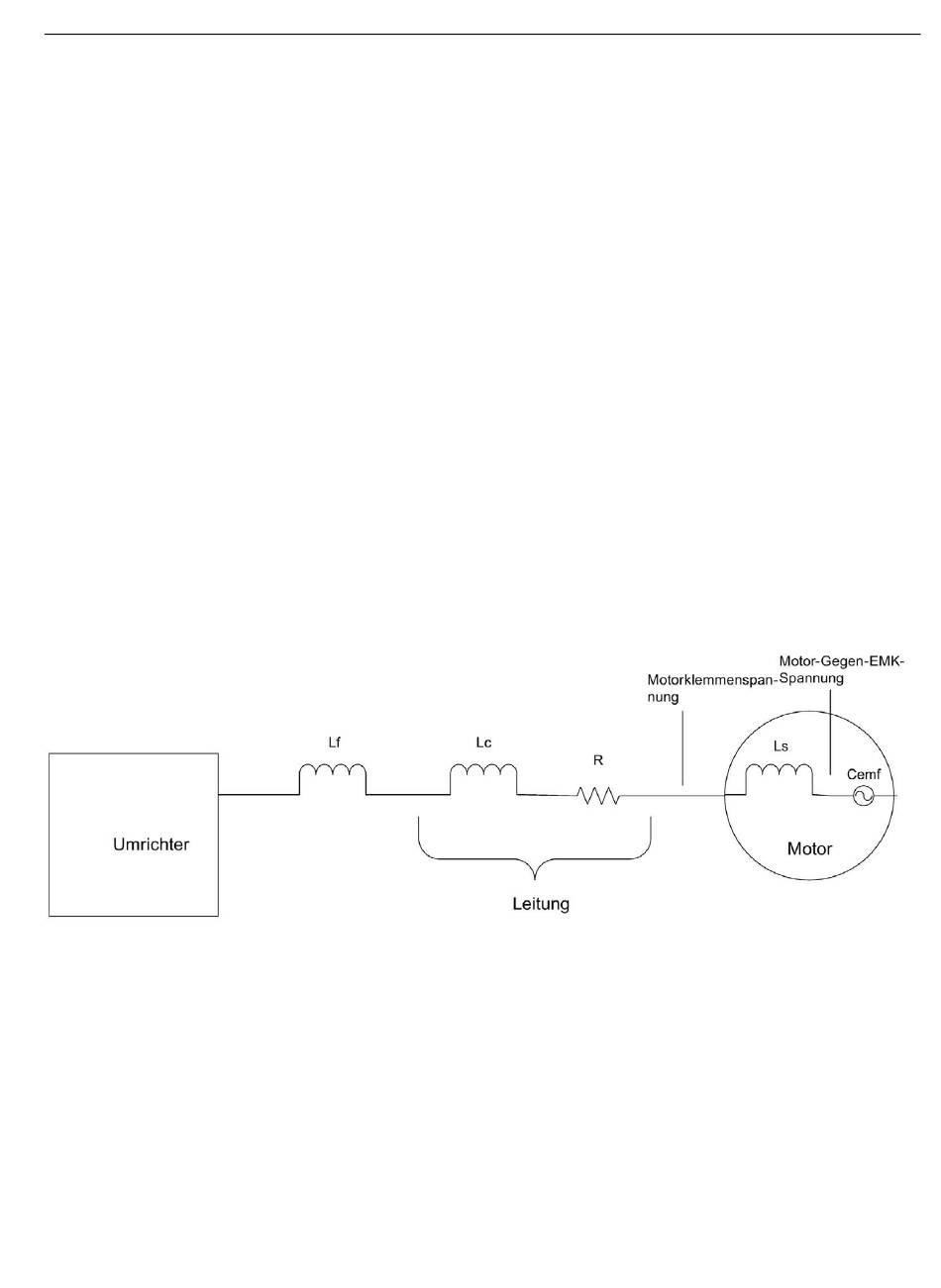

Bild 8-39 Motorklemme im Vergleich zu Gegen-EMK
Handbuch NXGPro+ Steuerung
Bedienhandbuch, AC, A5E50491925B
[VBemessung/√3] * [1/IBemessung]
Impedanz des Umrichters
Bemessungsausgangsspannung des Umrichters
Bemessungsausgangsstrom des Umrichters
Erweiterte Betriebsfunktionen
8.24 Anwendungen mit langen Kabeln
