Inhaltszusammenfassung für Siemens simatic et 200sp

  • Seite 2 ___________________ Interfacemodul IM 155-6 PN BA Vorwort (6ES7155-6AR00-0AN0) ___________________ Wegweiser Dokumentation ___________________ SIMATIC Produktübersicht ___________________ Anschließen ET 200SP Interfacemodul IM 155-6 PN BA ___________________ Parameter/Adressraum (6ES7155-6AR00-0AN0) Alarme, Diagnose-, Fehler- ___________________ und Systemmeldungen Gerätehandbuch ___________________ Kompatibilität ___________________ Technische Daten ___________________ Maßbild 03/2015 A5E34934329-AA...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................4 Wegweiser Dokumentation ........................6 Produktübersicht ............................. 9 Eigenschaften ........................... 9 Funktionen ..........................11 2.2.1 Konfigurationssteuerung (Optionenhandling) ................. 13 Anschließen ............................14 Anschlussbelegung ......................... 14 Prinzipschaltbild ........................16 Parameter/Adressraum ......................... 17 Parameter ..........................17 Erklärung der Parameter ......................17 4.2.1 Konfigurationssteuerung freigeben ..................

  • Seite 6: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200SP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200SP. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung.

  • Seite 7: Anwendungsbeispiele

    Wegweiser Dokumentation Manual Collection ET 200SP Die Manual Collection beinhaltet die vollständige Dokumentation zum Dezentralen Peripheriesystem SIMATIC ET 200SP zusammengefasst in einer Datei. Sie finden die Manual Collection im Internet (http://support.automation.siemens.com/WW/view/de/84133942). My Documentation Manager Mit dem My Documentation Manager kombinieren Sie ganze Handbücher oder nur Teile daraus zu Ihrem eigenen Handbuch.
  • Seite 8 Konfiguratoren für die Automatisierungstechnik in einem Werkzeug zusammen. Mit dem TIA Selection Tool erzeugen Sie aus Ihrer Produktauswahl oder Produktkonfiguration eine vollständige Bestellliste. Sie finden das TIA Selection Tool im Internet (http://w3.siemens.com/mcms/topics/de/simatic/tia-selection-tool). Interfacemodul IM 155-6 PN BA (6ES7155-6AR00-0AN0) Gerätehandbuch, 03/2015, A5E34934329-AA...

  • Seite 9: Produktübersicht

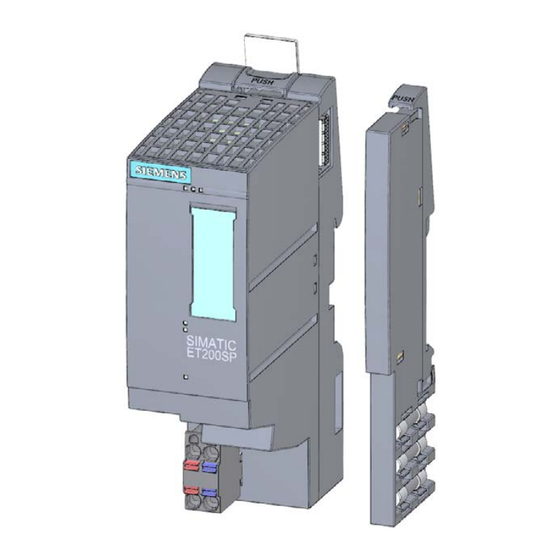

    Produktübersicht Eigenschaften Artikelnummer 6ES7155-6AR00-0AN0 (Interfacemodul IM 155-6 PN BA und Servermodul) Ansicht des Moduls Bild 2-1 Ansicht des Interfacemoduls IM 155-6 PN BA und des Servermoduls Eigenschaften Das Modul hat folgende Eigenschaften: ● Technische Eigenschaften – Verbindet das Dezentrale Peripheriesystem ET 200SP mit PROFINET IO –...
  • Seite 10 ● Beschriftungsstreifen ● Referenzkennzeichnungsschild Eine ausführliche Liste des erhältlichen Zubehörs finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Servermodul Das Servermodul (ab V1.1.1) ist im Lieferumfang des Interfacemoduls enthalten und separat als Zubehör erhältlich. Das Servermodul hat folgende Eigenschaften: ●...

  • Seite 11: Funktionen

    "Autonegotiation/Autocrossover" deaktivieren. Weitere Informationen finden Sie in der Online-Hilfe von STEP 7 und ● ab STEP 7 V12 im Funktionshandbuch PROFINET mit STEP 7 V13 (http://support.automation.siemens.com/WW/view/de/49948856) ● ab STEP 7 V5.5 im Systemhandbuch PROFINET Systembeschreibung (http://support.automation.siemens.com/WW/view/de/19292127). Interfacemodul IM 155-6 PN BA (6ES7155-6AR00-0AN0)
  • Seite 12 IO-Devices, die schon einmal in einem anderen Aufbau verwendet wurden, sind vor ihrer Wiederverwendung auf Werkseinstellungen zurückzusetzen (siehe dazu Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293)). Weitere Informationen finden Sie in der Online-Hilfe von STEP 7 und ● ab STEP 7 V12 im Funktionshandbuch PROFINET mit STEP 7 V13 (http://support.automation.siemens.com/WW/view/de/49948856)

  • Seite 13: Konfigurationssteuerung (Optionenhandling)

    Für den Ersatzteilfall ist ein bereits in Betrieb befindliches IO-Device über "Rücksetzen auf Werkseinstellungen" in den Auslieferungszustand zu versetzen (siehe dazu Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293)). Medienredundanz (MRP) Funktion zur Sicherstellung der Kommunikations- und Anlagenverfügbarkeit. Eine Ringtopologie sorgt dafür, dass bei Ausfall einer Übertragungsstrecke ein alternativer Kommunikationsweg zur Verfügung gestellt wird.

  • Seite 14: Anschließen

    Anschließen Anschlussbelegung DC 24 V-Versorgungsspannung Die folgende Tabelle zeigt die Signalnamen und die Bezeichnungen der Anschlussbelegung der DC 24 V-Versorgungsspannung. Tabelle 3- 1 Anschlussbelegung DC 24 V-Versorgungsspannung Ansicht Signalname Bezeichnung Stecker Anschluss IM DC 24 V DC 24 V (zum Weiterschleifen) Masse Masse (zum Weiterschleifen) 1L+ und 2L+ sowie 1M und 2M sind intern gebrückt.
  • Seite 15 Transmit Data - Receive Data + Ground Ground RD_N Receive Data - Ground Ground Verweis Weitere Informationen zum Anschließen des Interfacemoduls und zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Interfacemodul IM 155-6 PN BA (6ES7155-6AR00-0AN0) Gerätehandbuch, 03/2015, A5E34934329-AA...

  • Seite 16: Prinzipschaltbild

    Anschließen 3.2 Prinzipschaltbild Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild des Interfacemoduls IM 155-6 PN BA. ① Switch Versorgungsspannung DC 24 V ② ET 200SP Rückwandbusanschaltung und Elekt- Masse ronik ③ Rückwandbus LED Link TX/RX ④ Interne Spannungsversorgung LED RUN/STOP (grün/gelb) X80 DC Einspeisung Versorgungsspannung LED ERROR (rot)

  • Seite 17: Parameter/Adressraum

    Steuerdatensatz 196 aus dem Anwenderprogramm, damit das Dezentrale Peripheriesystem ET 200SP die Peripheriemodule bedienen kann. Verweis Weitere Informationen zum Steuerdatensatz finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293) und in der Online-Hilfe von STEP 7. Interfacemodul IM 155-6 PN BA (6ES7155-6AR00-0AN0) Gerätehandbuch, 03/2015, A5E34934329-AA...

  • Seite 18: Ersatzwertverhalten

    Der "Status der Versorgungsspannung L+ der Peripheriemodule" wird in der IM 155-6 PN BA auf dem Servermodul konfiguriert. Die Eingangsdaten sind dann am Servermodul auslesbar. Die zugehörige Beschreibung finden Sie im Gerätehandbuch Servermodul (http://support.automation.siemens.com/WW/view/de/63257531). Interfacemodul IM 155-6 PN BA (6ES7155-6AR00-0AN0) Gerätehandbuch, 03/2015, A5E34934329-AA...

  • Seite 19: Alarme, Diagnose-, Fehler- Und Systemmeldungen

    Alarme, Diagnose-, Fehler- und Systemmeldungen Status- und Fehleranzeigen Einleitung Die Diagnose durch LEDs stellt ein erstes Hilfsmittel zur Eingrenzung von Fehlern dar. Um den Fehler weiter einzugrenzen, werden Sie in der Regel die Anzeige des Baugruppenzu- stands in STEP 7 oder den Diagnosepuffer der CPU auswerten. Dort finden Sie Klartextinformationen zum aufgetretenen Fehler.

  • Seite 20: Bedeutung Der Led-Anzeigen

    Führen Sie ein Firmware-Update durch. LEDs LK1 und LK2 der PROFINET- Besteht der Fehler weiterhin, wenden Schnittstelle blinken nicht). Sie sich an Siemens Industry Online Support. Tauschen Sie das Interfacemodul aus. * PWR-LED ein (am Interfacemodul): Überprüfen Sie den Rückwandbus auf Kurzschluss.
  • Seite 21 Alarme, Diagnose-, Fehler- und Systemmeldungen 5.1 Status- und Fehleranzeigen LED PWR am Interfacemodul Tabelle 5- 2 Statusanzeige PWR am Interfacemodul LED PWR Bedeutung Abhilfe Keine oder zu geringe Versorgungsspannung vor- Überprüfen Sie die Versorgungsspannung. handen Versorgungsspannung vorhanden LED LK1/LK2 am Interfacemodul Tabelle 5- 3 Statusanzeige LK1/LK2 am Interfacemodul LEDs LK1/LK2 Bedeutung...

  • Seite 22: Funktionsweise

    Alarme, Diagnose-, Fehler- und Systemmeldungen 5.1 Status- und Fehleranzeigen Funktionsweise Die Information zur Fehlerursache ermitteln Sie über die LED-Fehleranzeige. Nach einer Ankündigung mittels Blinksignal wird jeweils der Fehlertyp und anschließend der Fehlerort/Fehlercode angezeigt. Die LED-Fehleranzeige ● ist sowohl bei NETZ-EIN als auch während des Betriebes aktiviert. ●...

  • Seite 23: Fehleranzeige

    Alarme, Diagnose-, Fehler- und Systemmeldungen 5.1 Status- und Fehleranzeigen Fehleranzeige Die folgende Tabelle zeigt mögliche Fehlerursachen, die auftreten können. Tabelle 5- 5 Fehleranzeige Fehlertyp Fehlerort Fehlerursache Maßnahme (MAINT) (ERROR/MAINT) 02 bis 12* Es wird die Anzahl der gezogenen Peri- Prüfen Sie den Aufbau pheriemodule angezeigt.

  • Seite 24: Alarme

    Controller CPU S7-1500) und ET 200SP (IO-Device) die innovierte Systemdiagnose zur Verfügung. Meldungen werden unabhängig vom zyklischen Anwenderprogramm auf dem Display der CPU S7-1500, dem CPU-Webserver und dem HMI-Gerät zur Verfügung gestellt. Weitere Informationen zur Systemdiagnose finden Sie im Funktionshandbuch Systemdiagnose (http://support.automation.siemens.com/WW/view/de/59192926). 5.2.1 Auslösung eines Diagnosealarms Auslösung eines Diagnosealarms Bei einem kommenden oder gehenden Ereignis (z.

  • Seite 25: Auslösung Eines Prozessalarms

    Alarme, Diagnose-, Fehler- und Systemmeldungen 5.2 Alarme 5.2.2 Auslösung eines Prozessalarms Auslösung eines Prozessalarms Bei einem Prozessalarm unterbricht die CPU die Bearbeitung des Anwenderprogramms und bearbeitet den Prozessalarmbaustein, z. B. OB 40. Das Ereignis, welches zur Alarmauslösung geführt hat, wird in der Startinformation des Prozessalarmbausteins eingetragen.

  • Seite 26: Meldungen

    Weitere Informationen zu den Datensätzen bei PROFINET IO Den Aufbau der Diagnosedatensätze und Beispiele zur Programmierung finden Sie im Programmierhandbuch Von PROFIBUS DP nach PROFINET IO (http://support.automation.siemens.com/WW/view/de/19289930) und im Anwendungsbeispiel (http://support.automation.siemens.com/WW/View/de/24000238). Interfacemodul IM 155-6 PN BA (6ES7155-6AR00-0AN0) Gerätehandbuch, 03/2015, A5E34934329-AA...

  • Seite 27: Kanaldiagnosen

    Alarme, Diagnose-, Fehler- und Systemmeldungen 5.3 Meldungen Fehlerursachen und Abhilfemaßnahmen Die Fehlerursachen und Abhilfemaßnahmen der Diagnosemeldungen sind in den Gerätehandbüchern der Peripheriemodule (http://support.automation.siemens.com/WW/view/de/55679691/133300) im Kapitel Alarme/Diagnosemeldungen beschrieben. Siehe auch Kanaldiagnosen (Seite 27) PROFINET mit STEP 7 V11 (http://support.automation.siemens.com/WW/view/de/49948856) 5.3.1 Kanaldiagnosen Funktion Die Kanaldiagnose gibt Auskunft über Kanalfehler der Module.

  • Seite 28: Unzulässige Ausbauzustände Des Et 200Sp Am Profinet Io

    Alarme, Diagnose-, Fehler- und Systemmeldungen 5.3 Meldungen 5.3.2 Unzulässige Ausbauzustände des ET 200SP am PROFINET IO Unzulässige Ausbauzustände Folgende unzulässige Ausbauzustände des Dezentralen Peripheriesystems ET 200SP führen zu einem Ausfall des IO-Device bzw. verhindern den Austausch von Nutzdaten mit den Peripheriemodulen. ●...

  • Seite 29: Ausfall Der Versorgungsspannung L+ Am Baseunit Bu

    Alarme, Diagnose-, Fehler- und Systemmeldungen 5.3 Meldungen 5.3.3 Ausfall der Versorgungsspannung L+ am BaseUnit BU...D Ausfall der Versorgungsspannung L+ Bei einem Ausfall der Versorgungsspannung L+ am BaseUnit BU...D verhalten sich die Peripheriemodule wie folgt: ● Wird während des Ausfalls der Versorgungsspannung ein Peripheriemodul gezogen, so wird ein Ziehenalarm generiert.

  • Seite 30: Kompatibilität

    Kompatibilität Status der Versorgungsspannung Lastspannungsdiagnosen sind nur gültig, wenn die Station mit einer gültigen und vollständigen Projektierung angelaufen ist. ● Für unparametrierte Module aus der folgenden Tabelle wird im Status der Versorgungsspannung unabhängig vom tatsächlichen Status der Versorgungsspannung "1" gemeldet. ●...

  • Seite 31: Technische Daten

    Technische Daten Technische Daten des IM 155-6 PN BA Tabelle 7- 1 Technische Daten des IM 155-6 PN BA 6ES7155-6AR00-0AN0 Produkttyp-Bezeichnung IM 155-6 PN BA mit 2x RJ45 Ports und Server- modul Allgemeine Informationen HW-Funktionsstand FS01 Firmware-Version V3.2 Produktfunktion I&M-Daten Engineering mit STEP 7 TIA Portal projektierbar/integriert ab Ver- ab STEP 7 V13 SP1...
  • Seite 32 Technische Daten 6ES7155-6AR00-0AN0 Hardware-Ausbau Baugruppenträger Baugruppen je Baugruppenträger, max. Schnittstellen Anzahl Schnittstellen PROFINET 1. Schnittstelle Schnittstellenphysik Anzahl der Ports • integrierter Switch • Ja; 2 integrierte RJ45 Ports RJ 45 (Ethernet) • Nein Busadapter (PROFINET) • Protokolle PROFINET IO-Device • Offene IE-Kommunikation •...
  • Seite 33 Technische Daten 6ES7155-6AR00-0AN0 Alarme/Diagnosen/Statusinformationen Statusanzeige Alarme Alarme Diagnoseanzeige LED RUN-LED Ja; grüne LED ERROR-LED Ja; rote LED MAINT-LED Ja; gelbe LED Überwachung der Versorgungsspannung (PWR- Ja; grüne PWR-LED LED) Verbindungsanzeige LINK TX/RX Ja; 2x grüne LED Potenzialtrennung zwischen Rückwandbus und Elektronik Nein zwischen PROFINET und allen anderen Strom- kreisen...

  • Seite 34: Maßbild

    Maßbild In diesem Anhang finden Sie das Maßbild des Moduls montiert auf einer Profilschiene. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. berücksichtigen. Bild A-1 Maßbild des Interfacemoduls IM 155-6 PN BA (Front- und Seitenansicht) Interfacemodul IM 155-6 PN BA (6ES7155-6AR00-0AN0) Gerätehandbuch, 03/2015, A5E34934329-AA...
