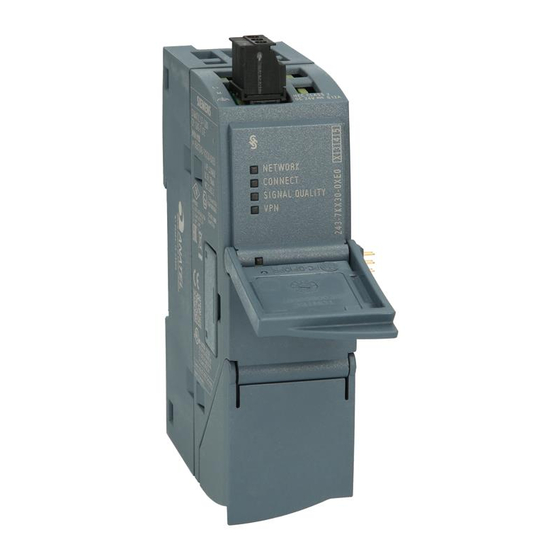

Siemens SIMATIC NET S7-1200 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Steuergeräte
  5. Simatic Net S7-1200
  6. Betriebsanleitung

Siemens SIMATIC NET S7-1200 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für SIMATIC NET S7-1200:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
CP 1243-1
SIMATIC NET
S7-1200 - TeleControl
CP 1243-1
Betriebsanleitung
12/2019
C79000-G8900-C365-05
Vorwort
Anwendung und Funktionen
LEDs und Anschlüsse
Montage, Anschluss,
Inbetriebnahme
Projektierung
Programmbausteine (OUC)
Diagnose und
Instandhaltung
Technische Daten
Zulassungen
Maßzeichnungen
Literaturverzeichnis
1
2
3
4
5
6
7
A
B
C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC NET S7-1200

Inhaltszusammenfassung für Siemens SIMATIC NET S7-1200

  • Seite 1 CP 1243-1 Vorwort Anwendung und Funktionen LEDs und Anschlüsse SIMATIC NET Montage, Anschluss, Inbetriebnahme S7-1200 - TeleControl CP 1243-1 Projektierung Programmbausteine (OUC) Betriebsanleitung Diagnose und Instandhaltung Technische Daten Zulassungen Maßzeichnungen Literaturverzeichnis 12/2019 C79000-G8900-C365-05...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Vorwort Gültigkeit dieses Handbuchs In diesem Dokument finden Sie Informationen zu folgendem Telecontrol-Produkt: ● CP 1243-1 Artikelnummer 6GK7 243-1BX30-0XE0 Hardware-Erzeugnisstand 2 Firmware-Version V3.2 Der CP 1243-1 ist der Kommunikationsprozessor zum Anschluss der SIMATIC S7-1200 über die öffentliche Infrastruktur (z. B. DSL) an Leitstellensysteme. Zu den unterstützten Telecontrol-Protokollen siehe Kapitel Eigenschaften des CP (Seite 13).
  • Seite 4 Vorwort Hinter der oberen Gehäuseklappe der Baugruppe ist rechts neben der Artikelnummer der Hardware-Erzeugnisstand als Platzhalter "X" aufgedruckt. Bei einem Aufdruck von beispielsweise "X 2 3 4" ist X der Platzhalter für den Hardware-Erzeugnisstand 1. Die Firmware-Version des CP im Auslieferungszustand finden Sie hinter der oberen Gehäuseklappe links unter dem LED-Feld.
  • Seite 5 Vorwort Neu in dieser Ausgabe ● Neue Firmware-Version V3.2, unter anderem mit folgenden funktionalen Verbesserungen: – Erhöhung der Anzahl der Datenpunkte – Erweiterung der Telecontrol-Funktionen, siehe Datenpunktprojektierung – Unterstützung weiterer OUC-Bausteine ● Neue ATEX-/IECEx-Zulassung ● Neuer Aufbau der Dokumentation Abgelöste Handbuchausgabe Ausgabe 02/2018 Aufbau der Dokumentation Die Dokumentation des CP besteht aus folgenden Handbüchern und Inhalten:...
  • Seite 6 Source Software genau durch, bevor Sie das Produkt nutzen. Sie finden die Lizenzbedingungen auf dem mitgelieferten Datenträger: ● OSS_CP1243x_99.pdf Firmware Die Firmware ist signiert und verschlüsselt. Damit ist sichergestellt, dass nur von Siemens erstellte Firmware in das Gerät geladen werden kann. CP 1243-1 Betriebsanleitung, 12/2018, C79000-G8900-C365-05...
  • Seite 7 Security finden Sie unter folgender Adresse: Link: (http://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Aktualisierungen durchzuführen, sobald die entsprechenden Updates zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden.
  • Seite 8 Vorwort Training, Service & Support Informationen zu Training, Service & Support finden Sie in dem mehrsprachigen Dokument "DC_support_99.pdf", welches sich auf dem mitgelieferten Datenträger mit Dokumentation befindet. CP 1243-1 Betriebsanleitung, 12/2018, C79000-G8900-C365-05...

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Anwendung und Funktionen ........................13 Eigenschaften des CP ......................13 Kommunikationsdienste ......................13 Kommunikation über SINEMA RC ..................15 Weitere Dienste und Eigenschaften ..................16 Security-Funktionen ........................ 18 Mengengerüst und Leistungsdaten ..................20 Konfigurationsbeispiele ......................22 Voraussetzungen für den Einsatz ...................
  • Seite 10 Inhaltsverzeichnis 4.5.4 Uhrzeitsynchronisation ......................49 4.5.5 Erweiterte Optionen ....................... 49 4.5.6 Zugriff auf den Webserver ..................... 50 Partnerstationen ........................50 DNS-Konfiguration ......................... 50 Kommunikation mit der CPU ....................51 4.8.1 Kommunikation mit der CPU ....................51 4.8.2 CP-Diagnose .......................... 51 SNMP .............................
  • Seite 11 Inhaltsverzeichnis Firmware laden ........................93 Baugruppentausch ........................94 Technische Daten ..........................95 Technische Daten des CP 1243-1 ..................95 Belegung der Ethernet-Schnittstelle ..................96 Zulassungen ............................97 Maßzeichnungen ..........................101 Literaturverzeichnis ..........................103 Index..............................105 CP 1243-1 Betriebsanleitung, 12/2018, C79000-G8900-C365-05...
  • Seite 12 Inhaltsverzeichnis CP 1243-1 Betriebsanleitung, 12/2018, C79000-G8900-C365-05...

  • Seite 13: Anwendung Und Funktionen

    Anwendung und Funktionen Eigenschaften des CP Anwendung Der CP ist für den Betrieb in einem Automatisierungssystem S7-1200 vorgesehen. Der CP ermöglicht den Anschluss der S7–1200 an Industrial Ethernet bzw. über das Internet an folgende Leitstellen-Systeme: ● Telecontrol-Server (OPC-Server-Applikation TCSB V3) ●...
  • Seite 14 Anwendung und Funktionen 1.2 Kommunikationsdienste Nachrichten / E-Mail Bei besonderen Ereignissen kann der CP Nachrichten als E-Mail versenden. Die Funktion wird unter der Telecontrol-Kommunikation in STEP 7 projektiert. Der Einsatz von Programmbausteinen ist nicht erforderlich. Die Voraussetzungen und Funktionen finden Sie im Kapitel E-Mail-Projektierung (Seite 57). Kommunikation über SINEMA Remote Connect Unterstützung ab Firmware-Version V3.1.

  • Seite 15: Kommunikation Über Sinema Rc

    Anwendung und Funktionen 1.3 Kommunikation über SINEMA RC Kommunikation über SINEMA RC Kommunikation über SINEMA Remote Connect (SINEMA RC) Die Applikation "SINEMA RC Server" bietet ein durchgängiges Verbindungsmanagement von verteilten Netzwerken über das Internet. Dazu gehört auch der sichere Fernzugriff auf unterlagerte Stationen.

  • Seite 16: Weitere Dienste Und Eigenschaften

    Anwendung und Funktionen 1.4 Weitere Dienste und Eigenschaften Tabelle 1- 1 Anwendungsfälle und zu aktivierende Parameter Parameter-Einstellungen (Parameter abgekürzt) * Anwendungsfall TC-SRC * Bedeutung der Parameter-Abkürzungen: SRC - Security > VPN (aktiviert) > "VPN-Verbindungstyp": "Automatische OpenVPN-Konfiguration über SINEMA Remote Connect Server" TC - Kommunikationsarten >...
  • Seite 17 Anwendung und Funktionen 1.4 Weitere Dienste und Eigenschaften ● Online-Funktionen Von der Engineering-Station können Sie mit den Online-Funktionen von STEP 7 über den CP auf die Station zugreifen. Folgende Online-Funktionen stehen zur Verfügung: – Laden von Projekt- oder Programmdaten aus dem STEP 7-Projekt in die Station –...

  • Seite 18: Security-Funktionen

    Anwendung und Funktionen 1.5 Security-Funktionen Security-Funktionen Industrial Ethernet Security Mit Industrial Ethernet Security können einzelne Geräte, Automatisierungszellen oder Netzsegmente eines Ethernet-Netzwerks abgesichert werden. Die Datenübertragung über den CP kann durch die Kombination unterschiedlicher Sicherheitsmaßnahmen vor folgenden Angriffen geschützt werden: ● Datenspionage ●...
  • Seite 19 Anwendung und Funktionen 1.5 Security-Funktionen ● VPN Folgende Alternativen sind nutzbar: – Gesicherte Kommunikation durch IPsec-Tunnel Die VPN-Kommunikation ermöglicht den Aufbau von gesicherten IPSec-Tunneln für die Kommunikation mit einem oder mehreren Security-Modulen. Der CP kann mit anderen Baugruppen per Projektierung zu VPN-Gruppen zusammengefasst werden. Zwischen allen Security-Modulen einer VPN-Gruppe werden IPsec-Tunnel aufgebaut.

  • Seite 20: Mengengerüst Und Leistungsdaten

    Anwendung und Funktionen 1.6 Mengengerüst und Leistungsdaten Mengengerüst und Leistungsdaten Anzahl der CMs/CPs pro Station Pro S7-1200-Station können bis zu drei CMs/CPs gesteckt und projektiert werden, davon maximal drei CP 1243-1. Verbindungs-Ressourcen ● S7-Verbindungen und TCP- / UDP- / ISO-on-TCP-Verbindungen Anzahl Verbindungen über Industrial Ethernet insgesamt: Maximal 14 davon: –...
  • Seite 21 Anwendung und Funktionen 1.6 Mengengerüst und Leistungsdaten ● Online-Verbindungen 2 Ressourcen für 1 Online-Verbindungen mit einer Engineering-Station (STEP 7) ● PG- und HMI-Verbindungen (OP) Insgesamt maximal 4, davon: – Ressourcen für PG-Verbindungen: Max. 1 – Ressourcen für HMI-Verbindungen: Max. 3 Anzahl der Datenpunkte für die Datenpunktprojektierung Maximale Anzahl projektierbarer Datenpunkte ●...

  • Seite 22: Konfigurationsbeispiele

    Anwendung und Funktionen 1.7 Konfigurationsbeispiele Firewall-Regeln Die maximale Anzahl der Firewall-Regeln im erweiterten Firewall-Modus ist auf 256 begrenzt. Die Firewall-Regeln teilen sich wie folgt auf: ● Maximal 226 Regeln mit einzelnen Adressen ● Maximal 30 Regeln mit Adressbereichen oder Netzadressen (z.
  • Seite 23 Anwendung und Funktionen 1.7 Konfigurationsbeispiele Konfiguration mit E-Mail-Versand Das folgende Beispiel zeigt eine Konfiguration mit E-Mail-Versand. Die Telecontrol- Kommunikation des CP ist deaktiviert. Bild 1-2 E-Mail-Versand CP 1243-1 Betriebsanleitung, 12/2018, C79000-G8900-C365-05...

  • Seite 24: Voraussetzungen Für Den Einsatz

    Anwendung und Funktionen 1.8 Voraussetzungen für den Einsatz Fernwartung mit SINEMA RC Die folgende Abbildung zeigt die Anbindung verschiedener Stationen mit Security-CP an eine Engineering-Station über SINEMA Remote Connect - Server. Bild 1-3 Anbindung von Stationen an Engineering-Station über SINEMA RC Voraussetzungen für den Einsatz 1.8.1 Hardware-Voraussetzungen...

  • Seite 25: Leds Und Anschlüsse

    LEDs und Anschlüsse Öffnen der Gehäuseklappen Lage der Anzeigeelemente und der elektrischen Anschlüsse Die LEDs für die detaillierte Anzeige der Baugruppenzustände befinden sich hinter der oberen Gehäuseklappe der Baugruppe. Der Ethernet-Anschluss befindet sich hinter der unteren Gehäuseklappe der Baugruppe. Öffnen der Gehäuseklappen Öffnen Sie die obere bzw.

  • Seite 26: Leds

    LEDs und Anschlüsse 2.2 LEDs LEDs LEDs der Baugruppe Die Baugruppe besitzt verschiedene LEDs zur Zustandsanzeige: ● LED auf der Frontplatte Die immer sichtbare LED "DIAG" zeigt die Grundzustände der Baugruppe an. ● LEDs unter der oberen Gehäuseklappe Die LEDs unter der oberen Gehäuseklappe zeigen weitere Details zum Zustand der Baugruppe an.
  • Seite 27 LEDs und Anschlüsse 2.2 LEDs Hinweis LED-Farben beim Anlauf der Baugruppe Beim Anlauf der Baugruppe leuchten alle LEDs für kurze Zeit auf. Mehrfarbige LEDs zeigen dabei eine Mischfarbe. In diesem Moment ist die Farbe der LEDs nicht eindeutig. Anzeige der Grundzustände des CP (LED "DIAG") Tabelle 2- 4 Anzeige der Grundzustände des CP DIAG Bedeutung...
  • Seite 28 LEDs und Anschlüsse 2.2 LEDs Anzeige der Betriebs- und Kommunikationszustände Die LEDs zeigen nach folgenden Schemata den Betriebs- und Kommunikationszustand der Baugruppe an: Tabelle 2- 5 Anzeige der Betriebs- und Kommunikationszustände DIAG LINK CONNECT SERVICE Bedeutung (rot / grün) (grün) (grün) (grün) (grün)

  • Seite 29: Elektrische Anschlüsse

    LEDs und Anschlüsse 2.3 Elektrische Anschlüsse DIAG LINK CONNECT SERVICE Bedeutung (rot / grün) (grün) (grün) (grün) (grün) (bei mehreren Punkten: Alternative Bedeu- tung) Verbindung für Online-Funktionen Verbindung für Online-Funktionen aufge- baut grün Aufbauversuch einer Verbindung für Online- Funktionen grün Keine Verbindung zur Engineering-Station grün VPN- / SINEMA Remote Connect-Verbindung...

  • Seite 30: Ethernet-Schnittstelle X1P1

    LEDs und Anschlüsse 2.3 Elektrische Anschlüsse 2.3.2 Ethernet-Schnittstelle X1P1 Ethernet-Schnittstelle Der Ethernet-Anschluss befindet sich hinter der unteren Gehäuseklappe der Baugruppe. Die Schnittstelle ist eine RJ45-Buchse gemäß IEEE 802.3. Die Pin-Belegung und weitere Daten der Ethernet-Schnittstelle finden Sie im Kapitel Technische Daten (Seite 95). CP 1243-1 Betriebsanleitung, 12/2018, C79000-G8900-C365-05...

  • Seite 31: Montage, Anschluss, Inbetriebnahme

    Montage, Anschluss, Inbetriebnahme Wichtige Hinweise zum Geräteeinsatz Sicherheitshinweise für den Geräteeinsatz Beachten Sie die folgenden Sicherheitshinweise für Aufstellung und Betrieb des Geräts und alle damit zusammenhängenden Arbeiten wie Montieren und Anschließen des Geräts oder Geräteaustausch. Überspannungsschutz ACHTUNG Schutz der externen Spannungsversorgung Wenn die Baugruppe oder die Station über ausgedehnte Versorgungsleitungen oder Netze gespeist wird, dann sind Einkopplungen starker elektromagnetischer Pulse auf die Versorgungsleitungen möglich, die z.
  • Seite 32 Montage, Anschluss, Inbetriebnahme 3.1 Wichtige Hinweise zum Geräteeinsatz WARNUNG Das Gerät darf nur in einer Umgebung der Verschmutzungsklasse 1 oder 2 betrieben werden (vgl. IEC60664-1). WARNUNG Das Gerät ist für den Betrieb mit einer direkt anschließbaren Sicherheitskleinspannung (Safety Extra Low Voltage, SELV) durch eine Spannungsversorgung mit begrenzter Leistung (Limited Power Source, LPS) ausgelegt.

  • Seite 33: Hinweise Für Den Einsatz Im Ex-Bereich Gemäß Atex / Iecex

    Montage, Anschluss, Inbetriebnahme 3.1 Wichtige Hinweise zum Geräteeinsatz 3.1.2 Hinweise für den Einsatz im Ex-Bereich gemäß ATEX / IECEx WARNUNG Anforderungen an den Schaltschrank Um die EU-Richtlinie 2014/34 EU (ATEX 114) oder die Bedingungen von IECEx zu erfüllen, muss das Gehäuse oder der Schaltschrank mindestens die Anforderungen von IP54 (gemäß...

  • Seite 34: Hinweise Für Den Einsatz Im Ex-Bereich Gemäß Fm

    Montage, Anschluss, Inbetriebnahme 3.2 Montieren, anschließen und in Betrieb nehmen 3.1.4 Hinweise für den Einsatz im Ex-Bereich gemäß FM WARNUNG EXPLOSIONSGEFAHR Sie dürfen spannungsführende Leitungen nur trennen oder anschließen, wenn die Spannungsversorgung ausgeschaltet ist oder wenn sich das Gerät in einem Bereich ohne entflammbare Gas-Konzentrationen befindet.
  • Seite 35 Montage, Anschluss, Inbetriebnahme 3.2 Montieren, anschließen und in Betrieb nehmen Ziehen / Stecken der Baugruppe ACHTUNG Ausschalten der Station bei Ziehen / Stecken der Baugruppe Schalten Sie vor dem Ziehen oder Stecken der Baugruppe immer die Versorgungsspannung der Station aus. Abmessungen für die Montage Bild 3-1 Einbaumaße der S7-1200...
  • Seite 36 Montage, Anschluss, Inbetriebnahme 3.2 Montieren, anschließen und in Betrieb nehmen Einbaulage ACHTUNG Einbaulage Die Montage muss so erfolgen, dass die oberen und unteren Lüftungsschlitze der Baugruppe nicht verdeckt werden und eine gute Durchlüftung möglich ist. Ober- und unterhalb des Geräts muss ein Freiraum von 25 mm für die Luftzirkulation als Schutz vor Überhitzung eingehalten werden.
  • Seite 37 Montage, Anschluss, Inbetriebnahme 3.2 Montieren, anschließen und in Betrieb nehmen Tabelle 3- 2 Vorgehensweise zu Montage und Anschluss Schritt Ausführung Hinweise und Erläuterungen Stecken Sie den CP auf die Hutschiene und Verwenden Sie eine 35 mm DIN Hutschiene. verbinden Sie ihn mit der benachbarten Bau- Zulässig sind die Steckplätze links neben der CPU.

  • Seite 38: Hinweis Zum Betrieb

    Montage, Anschluss, Inbetriebnahme 3.3 Hinweis zum Betrieb Hinweis zum Betrieb ACHTUNG Schließen der Frontklappen Halten Sie zur Sicherstellung eines störungsfreien Betriebs die Frontklappen der Baugruppe während des Betriebs geschlossen. CP 1243-1 Betriebsanleitung, 12/2018, C79000-G8900-C365-05...

  • Seite 39: Projektierung

    Zellenschutzkonzept mit entsprechenden Produkten. ● Verbinden Sie das Gerät nicht direkt mit dem Internet. Betreiben Sie das Gerät innerhalb eines geschützten Netzwerkbereichs. ● Informieren Sie sich regelmäßig über Neuigkeiten auf den Siemens-Internetseiten. – Hier finden Sie Informationen zu Industrial Security: Link: (http://www.siemens.com/industrialsecurity) –...
  • Seite 40 Projektierung 4.1 Security-Empfehlungen Security-Funktionen des Produkts Nutzen Sie die Möglichkeiten der Security-Einstellungen in der Projektierung des Produkts. Hierzu zählen unter anderem: ● Schutzstufen Projektieren Sie eine Schutzstufe der CPU. Hinweise hierzu finden Sie im Informationssystem von STEP 7. ● Security-Funktion der Kommunikation –...
  • Seite 41 Projektierung 4.1 Security-Empfehlungen Protokolle Sichere und unsichere Protokolle ● Aktivieren Sie nur Protokolle, die Sie für den Einsatz des Systems benötigen. ● Nutzen Sie sichere Protokolle, wenn der Zugriff auf das Gerät nicht durch physikalische Schutzvorkehrungen gesichert ist. – Das Protokoll NTP bietet mit NTP (secure) eine sichere Alternative, wenn Sie keine Telecontrol-Kommunikation nutzen.
  • Seite 42 Projektierung 4.1 Security-Empfehlungen Protokoll / Funkti- Portnummer (Pro- Voreinstellung des Portzustand Authentifizierung tokoll) Ports DNP3 20000 (TCP/UDP) Geschlossen Offen nach Konfiguration Ja, wenn Secure Au- thentication aktiviert ist. 2404 (TCP) Geschlossen Offen nach Konfiguration Nein S7- und Online- 102 (TCP) Geschlossen Offen nach Konfiguration * Nein...

  • Seite 43: Projektierung In Step 7

    Projektierung 4.2 Projektierung in STEP 7 Projektierung in STEP 7 Projektierung in STEP 7 Die Projektierung der Baugruppen und Netze führen Sie in SIMATIC STEP 7 durch. Die erforderliche Version finden Sie im Kapitel Software-Voraussetzungen (Seite 24). Sie können maximal drei CMs/CPs pro Station projektieren. Die nachfolgende Beschreibung gilt für Anwendungsfälle ohne Telecontrol-Kommunikation.

  • Seite 44: Kommunikationsarten

    Projektierung 4.3 Kommunikationsarten Kommunikationsarten Parametergruppe "Kommunikationsarten" In dieser Parametergruppe aktivieren Sie die Kommunikationsdienste des CP. Um das Risiko unerlaubter Zugriffe auf die Station zu minimieren, müssen Sie die Kommunikationsdienste, die der CP durchführen soll, einzeln aktivieren. Sie können alle Optionen aktivieren, es sollte aber mindestens eine Option aktiviert sein. Die Open User Communication muss nicht freigegeben werden, da Sie hierzu aktiv die entsprechenden Programmbausteine anlegen müssen.

  • Seite 45: Uhrzeitsynchronisation

    Projektierung 4.4 Uhrzeitsynchronisation Uhrzeitsynchronisation Hinweis Uhrzeitsynchronisation bei Nutzung von SINEMA RC Wenn der CP die Uhrzeit von der CPU bezieht, dann stellen Sie bei Nutzung von SINEMA Remote Connect während der Inbetriebnahme manuell die Uhrzeit der CPU, siehe Hinweis in Kapitel Montieren, anschließen und in Betrieb nehmen (Seite 34). Hinweis Uhrzeitsynchronisation des CP Bei Anwendungen, die eine Uhrzeitsynchronisation erfordern, müssen Sie die Uhrzeit des...
  • Seite 46 Projektierung 4.4 Uhrzeitsynchronisation Parametergruppen für die Uhrzeitsynchronisation Die Uhrzeitsynchronisation können Sie in folgenden Parametergruppen projektieren: ● Ethernet-Schnittstelle Hier nehmen Sie die Projektierung unter folgenden Bedingungen vor: – Die Telecontrol-Kommunikation ist deaktiviert. – Die Security-Funktionen sind deaktiviert. ● Security Hier nehmen Sie die Projektierung vor, wenn die Security-Funktionen aktiviert sind. Abhängigkeit der Synchronisationsverfahren von CP-Nutzung Abhängig von der Nutzung der Telecontrol-Kommunikation oder den Security-Funktionen sind folgende Synchronisationsverfahren auswählbar:...
  • Seite 47 Projektierung 4.4 Uhrzeitsynchronisation ● NTP (secure) Bei aktivierten Security-Funktionen steht auch das gesicherte Verfahren NTP (secure) zur Verfügung. Es nutzt Authentifizierung über symmetrische Schlüssel. Für die Integritätsprüfung stehen verschiedene projektierbare Hash-Algorithmen zur Verfügung. Unter den globalen Security-Einstellungen können Sie NTP-Server vom Typ NTP (secure) anlegen und verwalten.

  • Seite 48: Ethernet-Schnittstelle

    Projektierung 4.5 Ethernet-Schnittstelle Die Weiterleitung der CP-Zeit an die CPU ist abhängig von der Firmware-Version des CP und der CPU. Beachten Sie das nachfolgende Verhalten. ● CP-Firmware < V3 Mit dieser Firmware-Version kann die CP-Uhrzeit optional der CPU über eine PLC- Variable zur Verfügung gestellt werden.

  • Seite 49: Cp-Identifikation

    Projektierung 4.5 Ethernet-Schnittstelle Kommunikationspartner und IPv6 Hinweis Internet-Kommunikation über IPv6 Wenn Sie IPv6-Adressen verwenden möchten und den CP an das Internet anschließen, dann stellen Sie sicher, dass der am Internet angeschlossene Router und die Betreiber der genutzten Internet-Dienste (bspw. E-Mail) ebenfalls IPv6-Adressen unterstützen. OUC-Kommunikation über IPv6 Wenn Sie Bausteine der Open User Communication verwenden und IPv6 aktivieren, dann stellen Sie sicher, dass auch die Kommunikationspartner IPv6 unterstützen.

  • Seite 50: Zugriff Auf Den Webserver

    Projektierung 4.6 Partnerstationen ● TCP-Keep-alive-Überwachungszeit Nach dem Senden eines Keep-alive-Telegramms erwartet das Kommunikationsmodul innerhalb der Keep-alive-Überwachungszeit eine Antwort vom Kommunikationspartner. Wenn das Modul innerhalb der projektierten Zeit keine Antwort empfängt, baut es die Verbindung ab und versucht, sie neu aufzubauen. Voreinstellung: 10 s.

  • Seite 51: Kommunikation Mit Der Cpu

    Projektierung 4.8 Kommunikation mit der CPU Kommunikation mit der CPU 4.8.1 Kommunikation mit der CPU Kommunikation mit der CPU Die ersten 4 Parameter sind nur für Telecontrol-Kommunikation relevant. Watchdog-Bit ● CP-Überwachung Über das Watchdog-Bit prüft der CP die Verbindung mit der CPU. Der CP überträgt das Bit alle 5 Sekunden an die CPU und setzt es im darauffolgenden CPU-Abtastzyklus wieder zurück.
  • Seite 52 Projektierung 4.8 Kommunikation mit der CPU CP-Diagnose In der Parametergruppe "CP-Diagnose" haben Sie die Möglichkeit, der CPU erweiterte Diagnosedaten des CP über PLC-Variablen zur Verfügung zu stellen. Die Zustände der PLC-Variablen können Sie über den Webserver der CPU anzeigen. ● Erweiterte CP-Diagnose aktivieren Aktivieren Sie die Option, um die erweiterte CP-Diagnose zu nutzen.

  • Seite 53: Snmp

    Projektierung 4.9 SNMP ● VPN-IPsec-Status Die PLC-Variable (BOOL) gibt an, ob ein VPN-IPsec-Tunnel aufgebaut ist: – 0 = Kein Tunnel aufgebaut – 1 = Tunnel aufgebaut ● Verbindung mit SINEMA Remote Connect Die PLC-Variable (BOOL) gibt an, ob ein OpenVPN-Tunnel zu SINEMA RC aufgebaut ist: –...

  • Seite 54: Security

    Projektierung 4.10 Security Projektierung ● "SNMP aktivieren" Bei aktivierter Option wird im CP die Kommunikation über SNMPv1 freigegeben. Bei deaktivierter Option beantwortet der CP Anfragen von SNMP-Clients weder über SNMPv1 noch über SNMPv3. 4.10 Security Die Projektierbarkeit der einzelnen Optionen hängt vom verwendeten Telecontrol-Protokoll Eine Übersicht über Umfang und Anwendung der Security-Funktionen des CP finden Sie im Kapitel Security-Funktionen (Seite 18).

  • Seite 55: Parameter-Übersicht

    Projektierung 4.10 Security 4.10.2 Parameter-Übersicht Parametergruppen Bei aktivierten Security-Funktionen des CP finden Sie die folgenden Parametergruppen für die Projektierung des CP: ● CP-Identifikation Nur beim Protokoll TeleControl Basic Hier projektieren Sie Parameter zur Authentifizierung des CP am Telecontrol-Server. Details zu den Parametern finden Sie nachfolgend. ●...

  • Seite 56: Firewall

    Projektierung 4.10 Security 4.10.3 Firewall 4.10.3.1 Vorgezogene Prüfung von Telegrammen durch die MAC-Firewall Jedes eingehende oder ausgehende Telegramm durchläuft zunächst die MAC-Firewall (Layer 2). Wenn das Telegramm bereits auf dieser Ebene verworfen wird, dann wird es nicht zusätzlich durch die IP-Firewall (Layer 3) geprüft. Somit kann durch entsprechende MAC- Firewall-Regeln die IP-Kommunikation eingeschränkt oder geblockt werden.

  • Seite 57: E-Mail-Projektierung

    Projektierung 4.10 Security Lokale Security-Funktionen des CP: Wählen Sie nun den CP in der S7-Station aus. 1. Aktivieren Sie den erweiterten Firewall-Modus in den lokalen Security-Einstellungen des CP in der Parametergruppe "Security > Firewall". 2. Öffnen Sie die Parametergruppe "IP-Regeln". 3.

  • Seite 58: Log-Einstellungen - Filtern Der System-Ereignisse

    Projektierung 4.10 Security Für die Projektierung benötigen Sie die Daten des SMTP-Servers und des Benutzerkontos: ● Server-Adresse, Port-Nummer, Benutzername, Passwort, E-Mail-Adresse des Absenders (CP) ● Bei verschlüsselter Übertragung: Server-Zertifikat E-Mail-Projektierung In der Standardeinstellung des SMTP-Ports 25 überträgt die Baugruppe unverschlüsselte E- Mails.

  • Seite 59: Snmp

    Projektierung 4.10 Security Stellen Sie unter "Security > Log-Einstellungen > System-Ereignisse konfigurieren" den Parameter "Ebene:" auf den Wert "3 (Error)" ein, um den sicheren Aufbau der Kommunikationsverbindungen zu gewährleisten. 4.10.6 SNMP SNMP Den Leistungsumfang des CP zu SNMP finden Sie im Kapitel SNMP (Seite 90). Bei aktivierten Security-Funktionen haben Sie folgende Auswahl und Einstellmöglichkeiten.

  • Seite 60: Vpn

    Projektierung 4.10 Security Hinweis Sicherheit des Zugriffs Ändern Sie aus Sicherheitsgründen die allgemein bekannten Strings "public" und "private" SNMPv3 Die Algorithmen müssen für den verschlüsselten Zugriff auf den CP über SNMPv3 projektiert werden. ● "Authentifizierungsalgorithmus" Selektieren Sie in der Klappliste das zu verwendende Authentifizierungsverfahren. ●...
  • Seite 61 Projektierung 4.10 Security Eigenschaften ● VPN bildet ein logisches Teilnetz, das sich in ein benachbartes (zugeordnetes) Netz einbettet. VPN nutzt die üblichen Adressierungsmechanismen des zugeordneten Netzes, transportiert datentechnisch aber eigene Telegramme und arbeitet so vom Rest dieses Netzes losgelöst. ● VPN ermöglicht die Kommunikation der darin befindlichen VPN-Partner mit dem zugeordneten Netz.

  • Seite 62: Vpn-Tunnel Für S7-Kommunikation Zwischen Stationen Anlegen

    Projektierung 4.10 Security 4.10.7.2 VPN-Tunnel für S7-Kommunikation zwischen Stationen anlegen Voraussetzungen Um einen VPN-Tunnel für S7-Kommunikation zwischen zwei S7-Stationen oder zwischen einer S7-Station und einer Engineering-Station mit Security-CP (bspw. CP 1628) anzulegen, müssen folgende Voraussetzungen erfüllt sein: ● Die zwei Stationen sind projektiert. ●...
  • Seite 63 Projektierung 4.10 Security 3. Doppelklicken Sie in den globalen Security-Einstellungen auf den Eintrag "VPN-Gruppen" > "Modul einer VPN-Gruppe zuweisen". 4. Ordnen Sie der VPN-Gruppe die Security-Module zu, zwischen denen VPN-Tunnel aufgebaut werden sollen. Hinweis Aktuelles Datum und aktuelle Uhrzeit im CP für VPN-Verbindungen In der Regel wird zum Aufbau einer VPN-Verbindung und die damit verbundene Anerkennung der auszutauschenden Zertifikate das aktuelle Datum und die aktuelle Uhrzeit in beiden Stationen vorausgesetzt.

  • Seite 64: Vpn-Kommunikation Mit Softnet Security Client (Engineering-Station)

    Projektierung 4.10 Security 4.10.7.3 VPN-Kommunikation mit SOFTNET Security Client (Engineering-Station) Das Anlegen der VPN-Tunnelkommunikation zwischen SOFTNET Security Client und dem CP nehmen Sie entsprechend Kapitel VPN-Tunnel für S7-Kommunikation zwischen Stationen anlegen (Seite 62) vor. VPN-Tunnelkommunikation gelingt nur bei deaktiviertem internem Teilnehmer Unter bestimmten Bedingungen gelingt der Aufbau einer VPN-Tunnelkommunikation zwischen SOFTNET Security Client und dem CP nicht.

  • Seite 65: Cp Als Passiver Teilnehmer Von Vpn-Verbindungen

    Projektierung 4.10 Security 4.10.7.5 CP als passiver Teilnehmer von VPN-Verbindungen Erlaubnis zum VPN-Verbindungsaufbau bei passivem Teilnehmer einstellen Wenn der CP über ein Gateway mit einem anderen VPN-Teilnehmer verbunden ist und der CP ein passiver Teilnehmer ist, dann müssen Sie die Erlaubnis zum VPN- Verbindungsaufbau auf "Responder"...
  • Seite 66 Projektierung 4.10 Security Vorbereitende Schritte Führen Sie folgende Schritte aus, bevor Sie die Projektierung der SINEMA RC-Anbindung des Moduls in STEP 7 beginnen. Sie sind Voraussetzung für ein konsistentes STEP 7- Projekt. ● Projektierung von SINEMA Remote Connect Server Nehmen Sie die erforderliche Projektierung von SINEMA RC Server vor (nicht in STEP 7).
  • Seite 67 Projektierung 4.10 Security Serverüberprüfung Hier wählen Sie die Authentifizierungsmethode des Kommunikationsmoduls beim Verbindungsaufbau aus. ● CA-Zertifikat Wählen Sie unter "CA-Zertifikat" das zuvor importierte und im lokalen Zertifikatsmanager zugewiesene CA-Zertifikat von SINEMA RC Server aus. Das Modul prüft grundsätzlich das CA-Zertifikat des Servers und dessen Gültigkeitsdauer.

  • Seite 68: Zertifikatsmanager

    Wenn Sie für die Baugruppe Kommunikation mit Authentifizierung nutzen, beispielsweise SSL/TLS für die gesicherte Übertragung von E-Mails, dann werden Zertifikate benötigt. Sie müssen Zertifikate von Nicht-Siemens-Kommunikationspartnern in das STEP 7-Projekt importieren und diese mit den Projektierungsdaten in die Baugruppe laden: 1.

  • Seite 69: Handhabung Von Zertifikaten

    Zertifikat in der Tabelle selektieren und das Kontextmenü "Anzeigen" wählen. In der Tabelle sehen Sie auch alle weiteren von STEP 7 erzeugten sowie alle importierten Zertifikate. Damit das Modul bei aktivierten Security-Funktionen mit Nicht-Siemens-Partnern kommunizieren kann, müssen die entsprechenden Zertifikate der Partner bei der Kommunikation ausgetauscht werden.
  • Seite 70 Projektierung 4.10 Security 3. Öffnen Sie das Register "Vertrauenswürdige Zertifikate und Stammzertifizierungsstellen". 4. Klicken Sie in eine Zeile der Tabelle und wählen Sie das Kontextmenü "Importieren". 5. Importieren Sie über den sich öffnenden Dialog das Zertifikat aus dem Dateisystem der Engineering-Station in das STEP 7-Projekt.

  • Seite 71: Datenpunkte

    Projektierung 4.11 Datenpunkte Den Export des Zertifikats des Moduls für Kommunikationspartner von Drittherstellern führen Sie ähnlich wie den Import durch (vgl. oben). Gehen Sie hierzu folgendermaßen vor: 1. Öffnen Sie im STEP 7-Projekt den globalen Zertifikatsmanager: Globale Security-Einstellungen > Zertifikatsmanager 2.
  • Seite 72 Projektierung 4.12 Nachrichten Die Nachrichten projektieren Sie im Nachrichteneditor des CP. Diesen finden Sie alternativ über: ● Das Kontextmenü des CP ● Über die Projektnavigation: Verzeichnis der Station > Lokale Module > CP Die zugelassenen Zeichen für Nachrichtentexte und weitere Parameter finden Sie im Kapitel Zeichensatz für Nachrichten (Seite 77).
  • Seite 73 Projektierung 4.12 Nachrichten Bild 4-1 Öffnen des Nachrichten-Editors über die Projektnavigation Nach Öffnen des Editors können Sie über die beiden Einträge rechts oben über der Tabelle zwischen dem Datenpunkt- bzw. Nachrichten-Editor umschalten. Bild 4-2 Umschaltung zwischen den zwei Editoren Der Datenpunkteditor ist nur für die Telecontrol-Kommunikation relevant. Anlegen von Objekten Legen Sie ein neues Objekt (Nachricht) an, indem Sie in die erste Tabellenzeile mit dem gegrauten Eintrag "<Objekt hinzufügen>"...
  • Seite 74 Projektierung 4.12 Nachrichten Anordnen von Spalten und Zeilen, Ein-/Ausblenden von Spalten Wie bei vielen anderen Programmen können Sie die Spalten anordnen und die Tabelle nach Ihren Bedürfnissen sortieren: ● Spalten anordnen Wenn Sie auf einen Spaltenkopf mit gedrückter linker Maustaste klicken, können Sie die Spalte verschieben.
  • Seite 75 Projektierung 4.12 Nachrichten Bei gedrückter <Strg>-Taste können Sie mehrere Zeilen selektieren, die nicht zusammenhängen. Bei gedrückter <Shift>-Taste können Sie den Anfang und das Ende eines zusammenhängenden Bereichs selektieren. Register zur Projektierung der Nachrichten Selektieren Sie der Tabelle "Nachrichten" eine Nachricht. Die Parameter dieser selektierten Nachricht projektieren Sie in den Registern unterhalb der Tabelle.
  • Seite 76 Projektierung 4.12 Nachrichten – SINEMA RC-Verbindung aufgebaut Löst das Senden der Nachricht aus, wenn die OpenVPN-Verbindung aufgebaut wird oder wiederkehrt. – SINEMA RC-Verbindung abgebaut Löst das Senden der Nachricht aus, wenn die OpenVPN-Verbindung unterbrochen wird. ● PLC-Variable für Trigger PLC-Variable für den Trigger "PLC-Variable verwenden" ●...

  • Seite 77: Zeichensatz Für Nachrichten

    Projektierung 4.13 Zeichensatz für Nachrichten 4.13 Zeichensatz für Nachrichten Zeichensatz für Nachrichtentexte Folgender ASCII-Zeichensatz (Hexadezimalwert und Zeichenname) wird für die Texte unterstützt: ● 0x0A LF (Zeilenvorschub) ● 0x0D CR (Carriage Return) ● 0x20 Leerzeichen ● 0x21 ... 0x5A ! " # $ % & ' ( ) * + , - . / 0 1 2 3 4 5 6 7 8 9 : ; < = > ? @ A B C D E F G H I J K L M N O P Q R S T U V W X Y Z ●...
  • Seite 78 Projektierung 4.13 Zeichensatz für Nachrichten CP 1243-1 Betriebsanleitung, 12/2018, C79000-G8900-C365-05...

  • Seite 79: Programmbausteine (Ouc)

    Programmbausteine (OUC) Programmbausteine für OUC Verwendung der Programmbausteine für die Open User Communication (OUC) Die unten aufgeführten Anweisungen (Programmbausteine) können Sie für die direkte Kommunikation zwischen S7-Stationen nutzen. Im Unterschied zu den anderen Kommunikationsarten muss die Open User Communication in der Projektierung des CP nicht aktiviert werden, da hierfür aktiv die entsprechenden Programmbausteine angelegt werden müssen.
  • Seite 80 Programmbausteine (OUC) 5.1 Programmbausteine für OUC ● TSEND V4.0 / TRCV V4.0 Senden bzw. Empfangen von Daten über TCP oder ISO-on-TCP ● TMAIL_C V4.0 Senden von E-Mails Für die Übertragung von verschlüsselten E-Mails mit diesem Baustein ist die genaue Uhrzeit im CP erforderlich. Projektieren Sie die Uhrzeitsynchronisation. Zum Ändern der Projektierungsdaten des CP zur Laufzeit: ●...
  • Seite 81 Programmbausteine (OUC) 5.1 Programmbausteine für OUC ● TCON_IP_RFC Für die Übertragung von Telegrammen über ISO-on-TCP (direkte Kommunikation zwischen zwei S7-Stationen) ● TADDR_Param Für die Übertragung von Telegrammen über UDP ● TMail_V4 Für die Übertragung von E-Mails mit Adressierung des E-Mail-Servers über eine IPv4- Adresse ●...

  • Seite 82: Änderung Der Ip-Adresse Zur Laufzeit

    Programmbausteine (OUC) 5.2 Änderung der IP-Adresse zur Laufzeit Nach erfolgter Datenübermittlung kann eine Verbindung abgebaut werden. Eine Verbindung wird durch Aufruf von TDISCON abgebaut. Hinweis Verbindungsabbruch Wenn eine bestehende Verbindung durch den Kommunikationspartner oder durch netzbedingte Störungen abgebrochen wird, dann muss die Verbindung auch durch den Aufruf von TDISCON abgebaut werden.
  • Seite 83 Programmbausteine (OUC) 5.2 Änderung der IP-Adresse zur Laufzeit Abhängig von der STEP 7-Version können folgende Programmbausteine und Systemdatentypen verwendet werden: ● STEP 7 Basic ≥ V14 T_CONFIG Zusammen mit: – IF_CONF_V4 – IF_CONF_NTP – IF_CONF_V6 – IF_CONF_DNS Die Adressparameter können nur mit temporärer Gültigkeit im CP konfiguriert werden. Im jeweiligen SDT "IF_CONF_..."...
  • Seite 84 Programmbausteine (OUC) 5.2 Änderung der IP-Adresse zur Laufzeit CP 1243-1 Betriebsanleitung, 12/2018, C79000-G8900-C365-05...

  • Seite 85: Diagnose Und Instandhaltung

    Diagnose und Instandhaltung Diagnosemöglichkeiten Folgende Diagnosemöglichkeiten stehen Ihnen zur Verfügung. LEDs der Baugruppe Informationen zu den LED-Anzeigen finden Sie im Kapitel LEDs (Seite 26). STEP 7: Das Register "Diagnose" im Inspektorfenster Hier erhalten Sie folgende Informationen zum Online-Status der selektierten Baugruppe. STEP 7 Basic: Diagnosefunktionen über das Menü...
  • Seite 86 Diagnose und Instandhaltung 6.1 Diagnosemöglichkeiten ● Industrial Remote Communication Die Gruppe hat folgende Diagnoseseiten: – Partner Angaben zu Adressangaben des Partners, Verbindungsstatistik, Projektierungsdaten des Partners und weitere Diagnoseinformationen – Datenpunktliste Verschiedene Informationen zu den Datenpunkten wie Projektierungsdaten, Wert, Verbindungszustand etc. –...
  • Seite 87 Situationen, in denen Sie unerwartetes oder unerwünschtes Verhalten der Baugruppe nicht selbständig beheben können. Über die Schaltfläche "Servicedaten speichern" wird die Protokollierungsdatei angelegt. Die Daten werden in eine Datei vom Format "*.dmp" gespeichert, die von der Siemens- Hotline ausgewertet werden kann. Diagnose-E-Mail Der CP kann bei projektierbaren Ereignissen wie bspw.

  • Seite 88: Webserver S7-1200: Verbindungsaufbau

    Diagnose und Instandhaltung 6.2 Webserver S7-1200: Verbindungsaufbau Webserver S7-1200: Verbindungsaufbau Verbindung mit dem Webserver der CPU aufbauen Gehen Sie folgendermaßen vor, um sich von einem PC aus mit dem Webserver der CPU zu verbinden. Voraussetzungen in der Projektierung der CPU 1.

  • Seite 89: Online-Security-Diagnose Über Port 8448

    Diagnose und Instandhaltung 6.3 Online-Security-Diagnose über Port 8448 5. Laden Sie das Zertifikat auf Ihren PC, indem Sie auf die Schaltfläche "Zertifikat installieren ..." klicken. Das Zertifikat wird auf Ihren PC geladen. Informationen zum Laden eines Zertifikats finden Sie in der Hilfe Ihres Webbrowsers und im STEP 7-Informationssystem unter den Stichworten "HTTPS"...

  • Seite 90: Snmp

    Diagnose und Instandhaltung 6.4 SNMP Über diesen Weg führen Sie die Security-Diagnose über Port 8448 aus. Siehe auch Einstellungen für Online-Security-Diagnose und Laden in Station bei aktivierter Firewall (Seite 56) SNMP SNMP (Simple Network Management Protocol) SNMP ist ein Protokoll für die Verwaltung und Diagnose von Netzwerken und Teilnehmern im Netzwerk.

  • Seite 91: Bearbeitungsstatus Von E-Mails

    Diagnose und Instandhaltung 6.5 Bearbeitungsstatus von E-Mails Traps werden vom CP nicht unterstützt. Weitere Informationen über die MIB-Dateien und SNMP finden Sie im Handbuch /5/ (Seite 104). Projektierung Zur Projektierung siehe: ● Bei deaktivierten Security-Funktionen (SNMPv1): SNMP (Seite 53) ● Bei aktivierten Security-Funktionen (SNMPv1 / SNMPv3): SNMP (Seite 59) Bearbeitungsstatus von E-Mails Projektierung des Bearbeitungsstatus von E-Mails Die nachfolgenden Statuskennungen gelten für E-Mails, die über den Nachrichteneditor des...
  • Seite 92 Diagnose und Instandhaltung 6.5 Bearbeitungsstatus von E-Mails Status Bedeutung 8406 Ein interner SSL-Fehler oder ein Problem mit der Struktur des Zertifikats wurde durch den SMTP-Client festgestellt. 8407 Anfrage zur Verwendung von SSL wurde verweigert. 8408 Der Client konnte kein Socket zur Erstellung einer TCP/IP-Verbindung zum Mail-Server ermitteln.

  • Seite 93: Firmware Laden

    Neue Firmware-Versionen des CP Wenn für die Baugruppe eine neue Firmware-Version zur Verfügung steht, dann finden Sie diese auf den Internet-Seiten des Siemens Industry Online Support unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15922/dl) Beachten Sie, dass Firmware-Versionen ab V3 nicht auf CPs mit Hardware-Erzeugnisstand 1 geladen werden können.

  • Seite 94: Baugruppentausch

    Diagnose und Instandhaltung 6.7 Baugruppentausch Laden der Firmware mit den Online-Funktionen von STEP 7 über WAN Voraussetzungen: ● Der CP ist über seine IP-Adresse erreichbar. ● Die Engineering-Station und der CP liegen im gleichen Subnetz. ● Die neue Firmware-Datei ist auf Ihrer Engineering-Station gespeichert. Vorgehensweise: 1.

  • Seite 95: Technische Daten

    Technische Daten Technische Daten des CP 1243-1 Tabelle 7- 1 Technische Daten des CP 1243-1 Technische Daten Artikelnummer 6GK7 243-1BX30-0XE0 Anschluss an Industrial Ethernet Anzahl Ausführung RJ45-Buchse Eigenschaften 100BASE-TX, IEEE 802.3-2005, Halbduplex/Vollduplex, Autocrossover, Autonego- tiation, galvanisch getrennt Übertragungsgeschwindigkeit 10 / 100 Mbit/s Zulässige Leitungslängen (Ethernet) (Alternative Kombinationen pro Längenbereich) * 0 ...

  • Seite 96: Belegung Der Ethernet-Schnittstelle

    Technische Daten 7.2 Belegung der Ethernet-Schnittstelle Technische Daten Abmessungen (B x H x T) 30 x 110 x 75 mm Montagemöglichkeiten Standard-Hutschiene Schalttafel Produktfunktionen ** * Zu Details siehe Katalog IK PI, Verkabelungstechnik ** Weitere Eigenschaften und Leistungsdaten finden Sie im Kapitel Anwendung und Funktionen (Seite 13).

  • Seite 97: Zulassungen

    Die EU-Konformitätserklärung steht allen zuständigen Behörden zur Verfügung bei: Siemens Aktiengesellschaft Digital Industries Postfach 48 48 90026 Nürnberg Deutschland Die EU-Konformitätserklärung zu diesem Produkt finden Sie im Internet unter folgender Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15922/cert) > "EU- Konformitätserklärung" CP 1243-1 Betriebsanleitung, 12/2018, C79000-G8900-C365-05...
  • Seite 98 Die aktuellen Fassungen der Normen können im IECEx-Zertifikat eingesehen werden, das Sie im Internet unter der folgenden Adresse finden: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15922/cert) Die Bedingungen für den sicheren Einsatz des Produkts gemäß Kapitel Hinweise für den Einsatz im Ex-Bereich gemäß ATEX / IECEx (Seite 33) müssen erfüllt sein.
  • Seite 99 ● Auf der SIMATIC NET Manual Collection unter "Alle Dokumente" >"Use of subassemblies/modules in a Zone 2 Hazardous Area" ● Im Internet unter der folgenden Adresse: Link: (https://support.industry.siemens.com/cs/ww/de/view/78381013) c(UL)us Angewandte Normen: ● Underwriters Laboratories, Inc.: UL 61010-1 (Safety Requirements for Electrical...
  • Seite 100 SIMATIC NET-Produkte werden regelmäßig für die Zulassungen hinsichtlich bestimmter Märkte und Anwendungen bei Behörden und Zulassungsstellen eingereicht. Wenden Sie sich an Ihre Siemens-Vertretung, wenn Sie eine Liste mit den aktuellen Zulassungen für die einzelnen Geräte benötigen, oder informieren Sie sich auf den Internet- Seiten des Siemens Industry Online Support: Link: (https://support.industry.siemens.com/cs/ww/de/ps/15922/cert)

  • Seite 101: Maßzeichnungen

    Maßzeichnungen Hinweis Alle Maßangaben in den Zeichnungen des CP in Millimetern. Bild B-1 Vorderansicht und Seitenansicht links CP 1243-1 Betriebsanleitung, 12/2018, C79000-G8900-C365-05...
  • Seite 102 Maßzeichnungen Bild B-2 Draufsicht CP 1243-1 Betriebsanleitung, 12/2018, C79000-G8900-C365-05...

  • Seite 103: Literaturverzeichnis

    Literaturverzeichnis Auffinden der Siemens-Literatur ● Artikelnummern Die Artikelnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: – SIMATIC NET - Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI – SIMATIC - Produkte für Totally Integrated Automation und Micro Automation, Katalog ST 70 Die Kataloge sowie zusätzliche Informationen können Sie bei Ihrer Siemens-Vertretung...
  • Seite 104 Literaturverzeichnis SIMATIC NET CP 1243-1 Betriebsanleitung Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/view/103948898) SIMATIC NET TeleControl Server Basic (Version V3) Betriebsanleitung Siemens AG Link: (https://support.industry.siemens.com/cs/ww/de/ps/15918/man) SIMATIC NET - TeleControl Siemens AG Projektierungshandbücher für die Protokolle: - TeleControl Basic - SINAUT ST7 - DNP3 - IEC 60870-5 Link: (https://support.industry.siemens.com/cs/ww/de/ps/21764/man)
