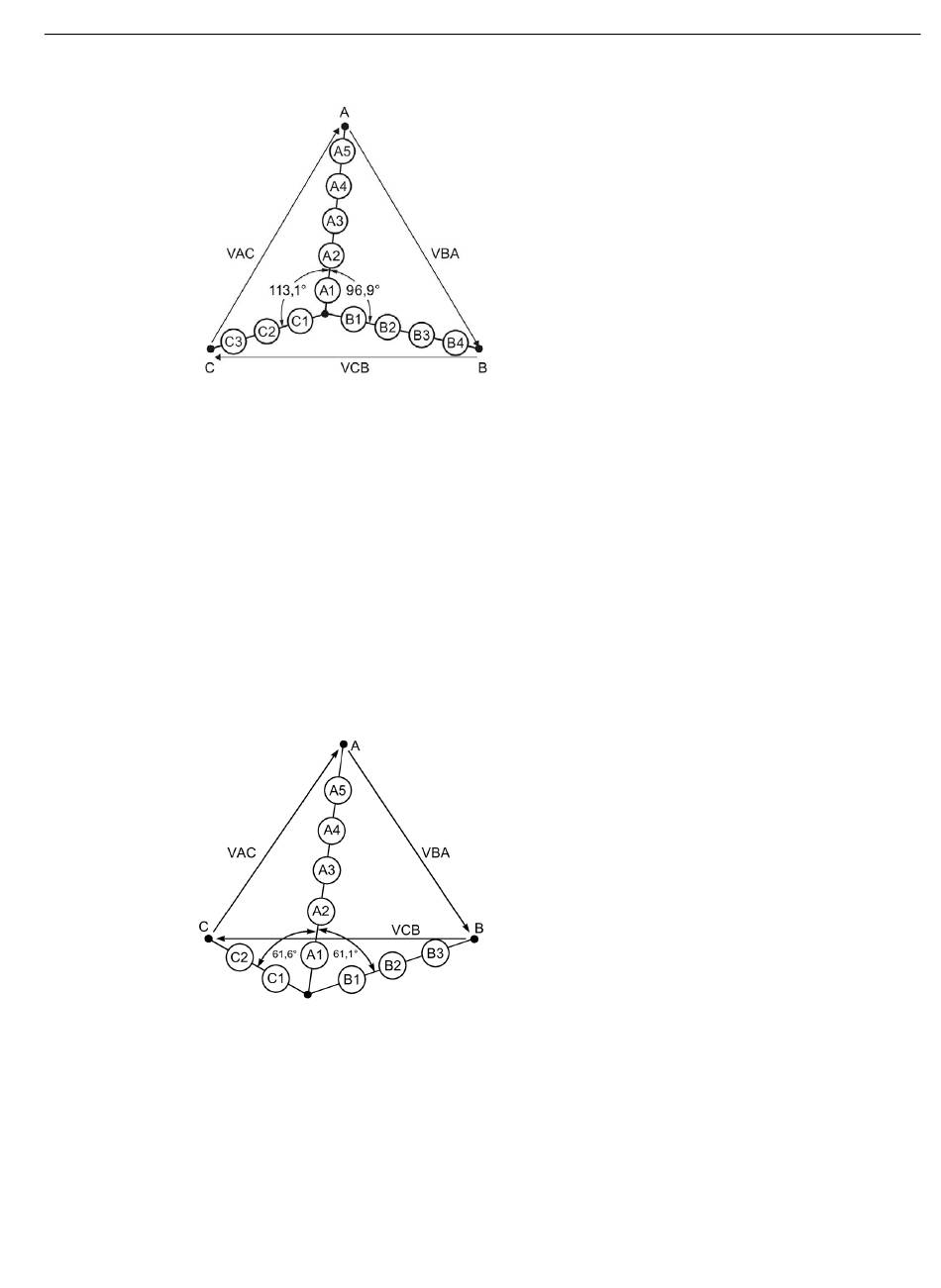

Bild 7-7
Nullpunktverschiebung nach dem Ausfall von fünf Zellen
Dieses Beispiel zeigt einen Umrichter mit 15 Zellen: Fünf Zellen verbleiben in Phase A;
zwei Zellen sind in Phase B ausgefallen; drei Zellen sind in Phase C ausgefallen.
Ohne Nullpunktverschiebung müssten in Phase B eine intakte Zelle und in Phase A drei
intakte Zellen überbrückt werden. Nur 40 % der ursprünglichen Zellen würden in Betrieb
bleiben, und nur 40 % der Anfangsspannung würden zur Verfügung stehen.
Mit der Nullpunktverschiebung werden nur die defekten Zellen überbrückt. Die
Phasenwinkel der Zellenspannungen werden so angepasst, dass Phase A zu Phase B um
61,1° und zu Phase C um 61,6° versetzt ist. Der Sternpunkt der Zellen ist vom
Nullpunkt der Motorspannungen weit entfernt, aber die Motorspannung ist symmetrisch.
67 % der Zellen sind in Betrieb, und 50 % Spannung stehen zur Verfügung.
Bild 7-8
Handbuch NXGPro+ Steuerung
Bedienhandbuch, AC, A5E50491925B
Ausgangsspannung des Umrichters nach dem Ausfall von 3 Zellen
Ausgangsspannung des Umrichters nach dem Ausfall von 5 Zellen
Betrieb der Steuerung
7.4 Zellen-Bypass
