2 Wärmepumpendaten
Überprüfung der Lieferung
1. Überprüfen Sie, dass es beim Transport zu keinen Schäden
gekommen ist. Die Wärmepumpe ist in einer besonders starken
Wellpappe verpackt.
2. Entfernen Sie die Kunststoffverpackung und überprüfen Sie,
dass die Lieferung folgende Bestandteile enthält.
Größen 6 kW - 10 kW:
Art.-Nr. Anzahl
9680-5796A00 1
9674-57902001 1
9360-47054001 1
9588-51618001 1
9360-56335001 1
9674-24735001 1
9551-54479001 1
9360-51759007 1
9674-54168001 1
3311-55300001 1
9684-48342001 2
9674-54164001 1
5211-50730A00 2
9360-55453A00 1
9360-52488001 1
9360-51738005 2
9360-51738008 4
Größen 12 kW:
Art.-Nr. Anzahl
9680-5796A00 1
9674-57902001 1
9360-47054001 1
9588-51618001 1
9360-56335001 1
9674-24735001 1
9551-54479001 1
9360-51759007 1
9674-54168001 1
3311-55300001 1
9684-48342001 2
9674-54164001 1
5211-50730A00 2
9360-56911A00 1
9360-52488001 1
9360-51738005 4
9360-51738008 2
Das Außenteil wird als Verpackungseinheit mit folgendem Inhalt
geliefert:
• Außenteil
• Nicht montierter Ständer
• Erforderliche Schrauben, Muttern und Scheiben.
• Abtaufühler
6
Bezeichnung
Dokumentensatz
Transparenter Bücherhalter
Sicherheitsventil 9 bar 1/2"
Außenfühler Kimsafe 200 035
Sicherheitsventil 1,5 bar 1/2"
Ausdehnungs- und
Entlüftungsbehälter ohne Ventil
Beipackkarton Abdeckung WP
Winkelverbindung 28x28, klemmbar
Rohrisolierung IT 9x28
Cu-Rohr Kälteträger ein TWS Beipack
Gummimanschette, Loch 22-32mm
Rohrisolierung F-54-A D=54x9mm
Flex. Schlauch R25 L=600
Füllanschluss DN 25
Schmutzfilter mit Absperrung DN 25
Gerade Verbindung LK 303 28xR25
Gerade Verbindung 22, klemmbar xR20
Bezeichnung
Dokumentensatz
Transparenter Bücherhalter
Sicherheitsventil 9 bar 1/2"
Außenfühler Kimsafe 200 035
Sicherheitsventil 1,5 bar 1/2"
Ausdehnungs- und
Entlüftungsbehälter ohne Ventil
Beipackkarton Abdeckung WP
Winkelverbindung 28x28, klemmbar
Rohrisolierung IT 9x28
Cu-Rohr Kälteträger ein TWS Beipack
Gummimanschette, Loch 22-32mm
Rohrisolierung F-54-A D=54x9mm
Flex. Schlauch R25 L=600
Füllanschluss DN 32
Schmutzfilter mit Absperrung DN 25
Gerade Verbindung LK 303 28xR25
Gerade Verbindung 22, klemmbar xR20
Abmessungen und Anschlüsse
Die Kälteträgerleitungen können je nach Bedarf an der linken oder
rechten Seite der Einheit angeschlossen werden.
3
Wärmepumpe
5
6

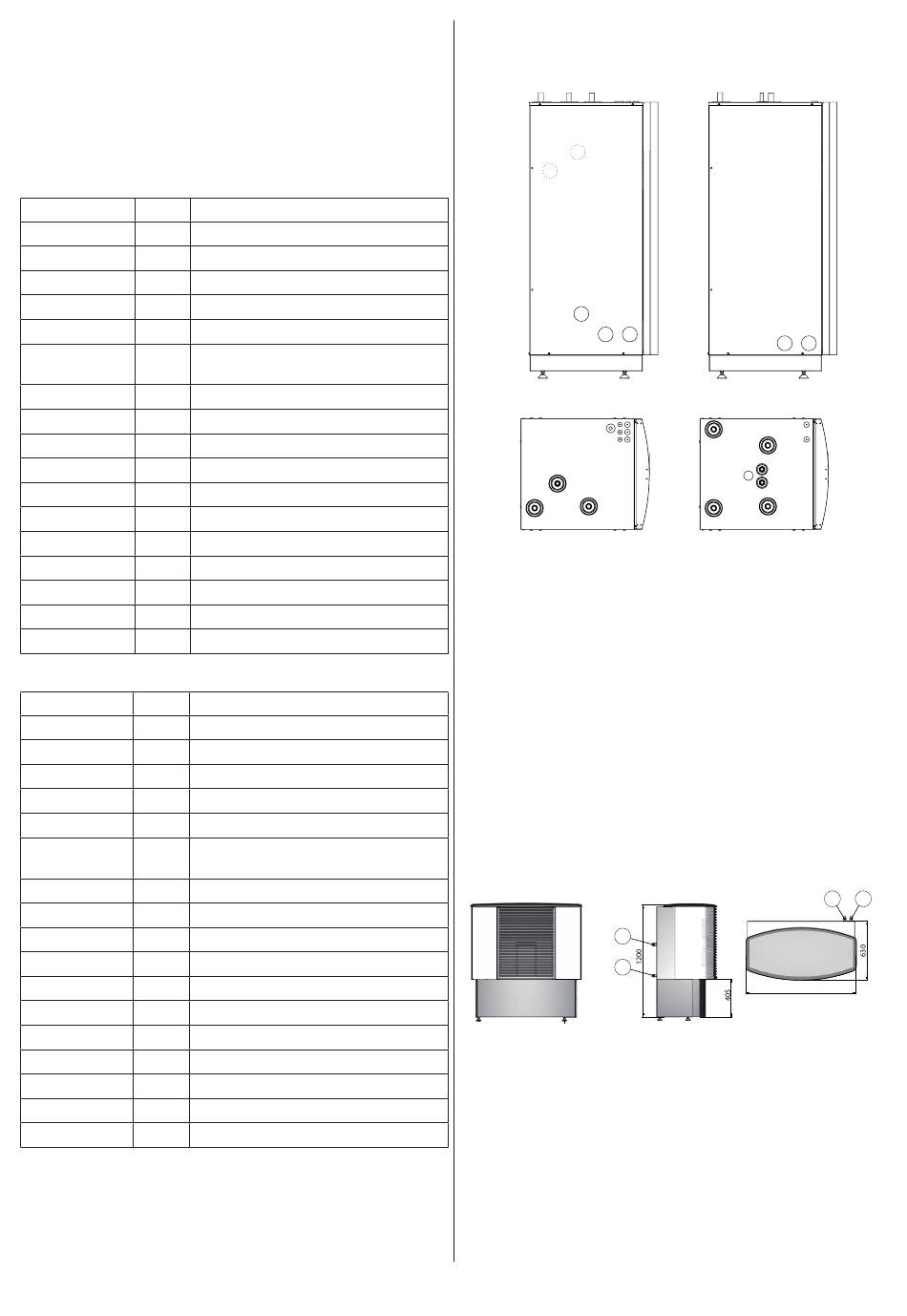

Abbildung 1: Abmessungen und Anschlüsse.
Position Bezeichnung
Wärmepumpe
1 Kälteträger aus, beim Abtauvorgang, 28 Cu
2 Rücklaufleitung Warmwasserbereiter, 28 Cu:
3 Kälteträger ein
4 Heizungssystem Vorlaufleitung, 22 Cu: 6-10 kW, 28 Cu: 12 kW
5 Heizungssystem Rücklaufleitung, 22 Cu: 6-10 kW, 28 Cu: 12 kW
6 Kälteträger aus, Normalbetrieb
Warmwasserbereiter
7 Kälteträger ein, beim Abtauvorgang
8 Rücklaufleitung Warmwasserbereiter
9 Entlüftungsventil, bei Warmwasserbereiter aus Edelstahl
10 Kälteträger aus, beim Abtauvorgang
11 Brauchwarmwasser, 22 Cu
12 Kaltwasser
13 Warmwasserbereiter Vorlauf zur TWS-Spirale
14 Kälteträger, Ausdehnungsrohr bei hoch angebrachtem Außenteil
15 Durchführung Strom- und Fühlerkabel
16 Durchführung Fühlerkabel
17 Hebepunkt
Abbildung 2: Außenteil, Abmessungen und Anschlüsse.
Position Bezeichnung
1 Kälteträger ein (WP Kältetr. aus), 28 Cu
2 Kälteträger aus (WP Kältetr. ein), 28 Cu
VMBME103
2 1
Warmwasserbereiter
14
15
12
17
11
4 10
1
2
8 7
16
13
9
2 1
1175
