Erste Schritte

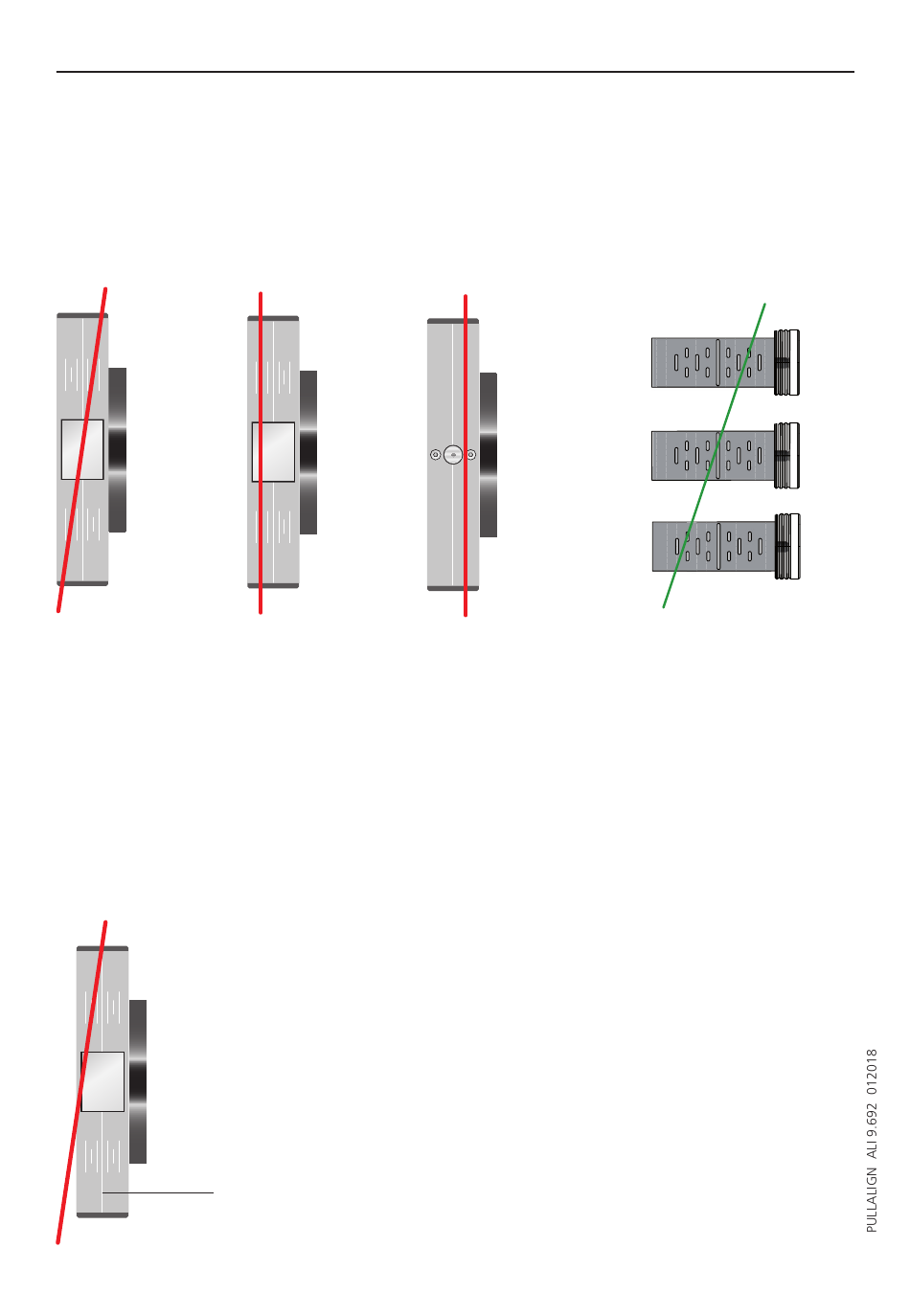

Fehlausrichtungen, wie sie durch die PULLALIGN
Einheiten dargestellt werden
Vertikaler
Winkelversatz
Die obigen Bilder zeigen den beobachteten
Zustand bei der Verwendung des PULLALIGN
Reflektors ALI 2.300.
Parallelversatz
Die hier beobachtete
Fehlausrichtung is
eine Kombination
aus einem vertikalen
Winkelversatz und einem
Parallelversatz (PULLALIGN
Reflektoreinheit ALI 2.300)
Referenzlinie
Horizontaler
Winkelversatz
Das obige Bild zeigt den beobachteten
Zustand bei der Verwendung der
PULLALIGN Zielträger ALI 2.302 oder
ALI 2.303. Je nach verwendetem
Lasertyp ist der Strahl entweder grün
oder rot.
Winkel und Versatz
