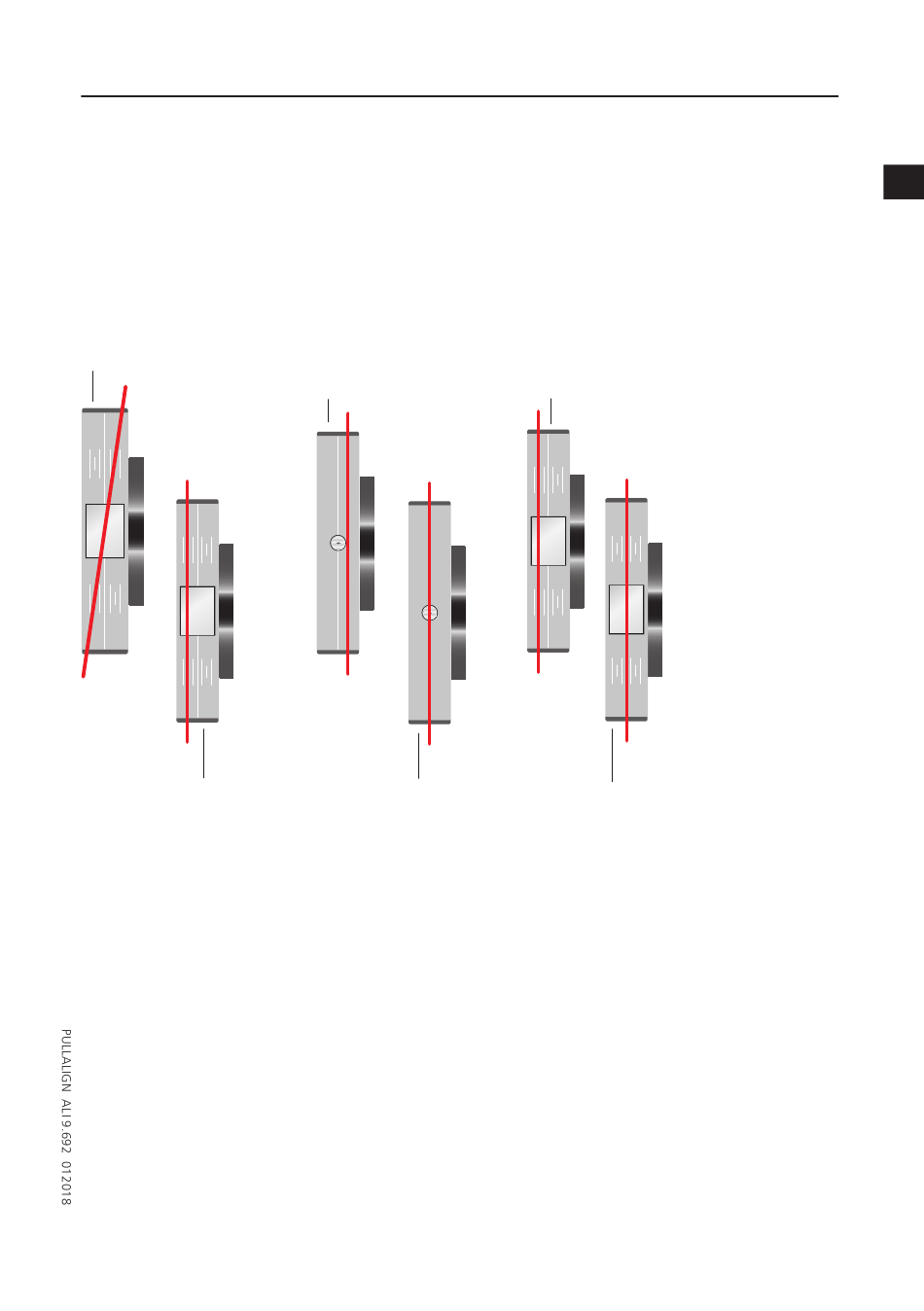

Das nachfolgende Diagram zeigt die Ausrichtzustände und die
entsprechenden Korrekturen, die auf den Einheiten zu beobach-
ten sind. (Gültig nur für ALI 2.002SET)
Beobachteter
vertikaler
Winkelversatz
Nach der vertikalen
Winkelkorrektur
Korrigieren Sie zuerst den vertikalen Winkelversatz, indem Sie
Passplatten unter die zu bewegende Maschine legen. Als nächstes
korrigieren Sie den horizontalen Winkelversatz, indem Sie die
zu bewegende Maschine horizontal drehen. Verwenden Sie dazu
die horizontalen Stellschrauben, wenn vorhanden. Letztlich
wird noch der Parallelversatz ausgerichtet, indem Sie die zu
bewegende Maschine im rechten Winkel zur Scheibe verschieben,
oder eine der beiden Scheiben auf der Welle neu positionieren.
Weil durch die Korrektur einer der drei Ausrichtgrößen unwei-
gerlich auch die anderen beiden verändert werden, muss dieser
Prozess oft mehrmals wiederholt werden.
Beobachteter
horizontaler
Winkelversatz
Nach der horizontalen
Winkelkorrektur
Ausrichtung der Riemenscheiben
Beobachteter
Parallelversatz
Nach der Parallelversatz
Korrektur
23
