22
En primer lugar se hará
Vertical. Para ello se colocan calas en la máquina que se va a
mover (MTBM). Luego se corregirá la Angularidad Horizontal,
moviendo la MTBM lateralmente. Utilice los tornillos de ajuste
(si vienen suministrados). Finalmente corregir la Desalineación
Paralela moviendo la MTBM en axial o bien moviendo una de sus
poleas en su eje.
Debido que al alinear una corrección quedan afectadas las demás,
se deberá repetir el proceso varias veces.
Aviso
La secuencia en que se siguen las correcciones de desalinea-
ción pueden variar de una situación a otra.
PULLALIGN permite controlar los tres parámetros de alineación
simultáneamente. La precisión de la alineación se incrementa y
el proceso es rápido y fácil.

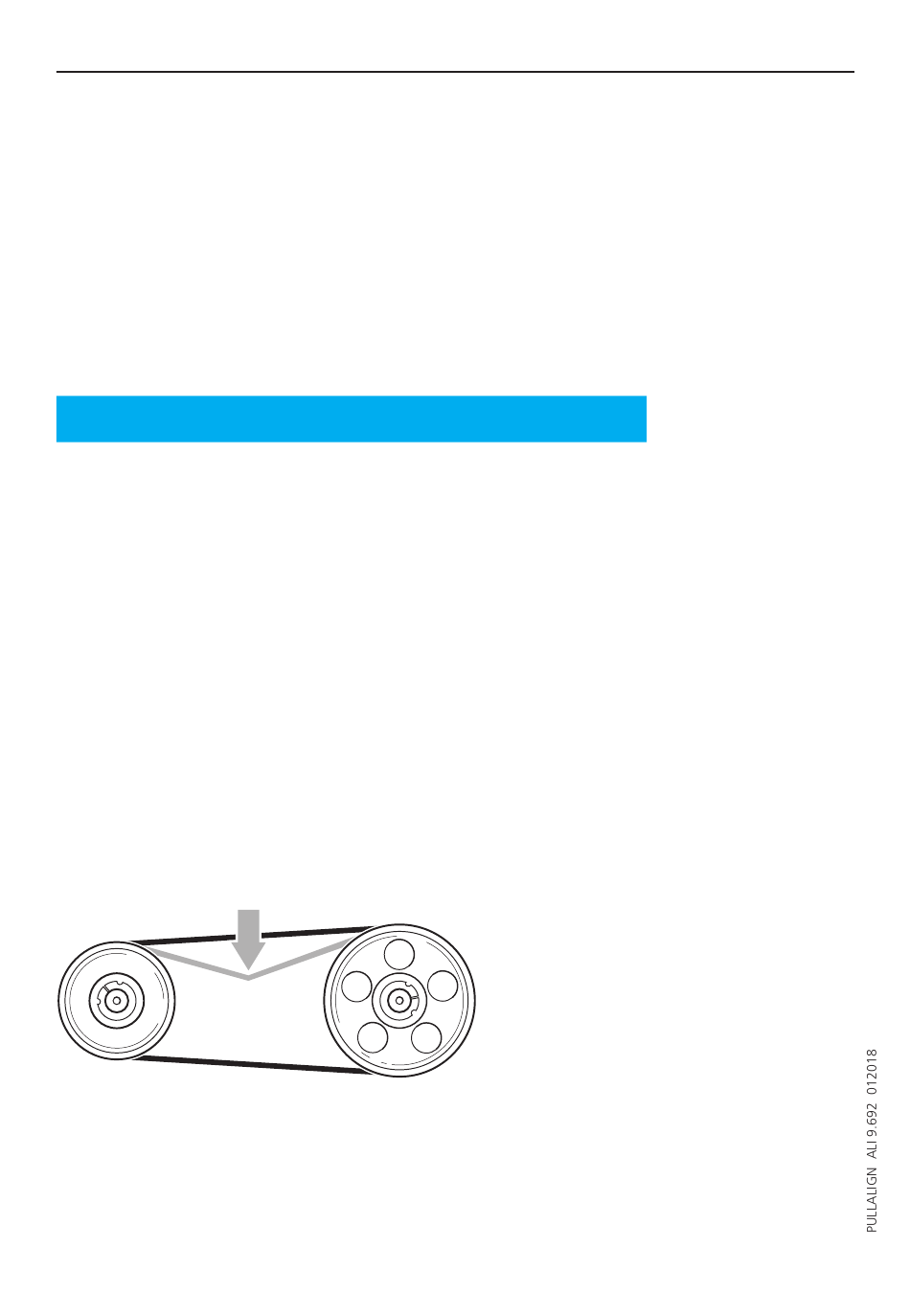

La tensión inadecuada de la correa (además de la desalineación)
afectan adversamente la vida útil de las correas y en su totalidad
la eficiencia en la transmisión. Una vez que las correas hayan sido
alineadas, es fundamental tensionarlas adecuadamente, usando
un sensor de presión y empujando la correa en el centro aproxi-
mado de su anchura (en la cara rígida), para curvar 1mm por 100
mm (1/64" por pulgada) de la longitud de tensión, observando la
fuerza necesaria para ello. Si no está seguro de la longitud de la
correa utilice la distancia de centro-a-centro de las poleas.
Tensione las correas hasta que la fuerza requerida para esta curva
sea igual a los valores máximos recomendados por el fabricante
de correas que esté utilizando. Esta fuerza no debe exceder la
carga diseñada para la máquina. Los valores de estas fuerzas son
para todas las correas que deberían de estar dentro del 10% de
la corrección de la Angularidad
Alineación de poleas
