Le bon alignement est réalisé quand la ligne transmise du laser et
la ligne correspondante reflétée s´harmonise sur la ligne centrale
des équipements.
Correction de la déviation de l'alignement (à l'aide du
laser et des cibles)
1. Corrigez l'angularité par calage de la machine mobile avec
des cales PERMABLOC
correction de ce défaut d'alignement angulaire peut être observée
sur la surface des cibles.
2. Corrigez la concentricité en ajustant la machine mobile dans le
sens axial. Cette correction peut être observée sur la surface des
cibles.

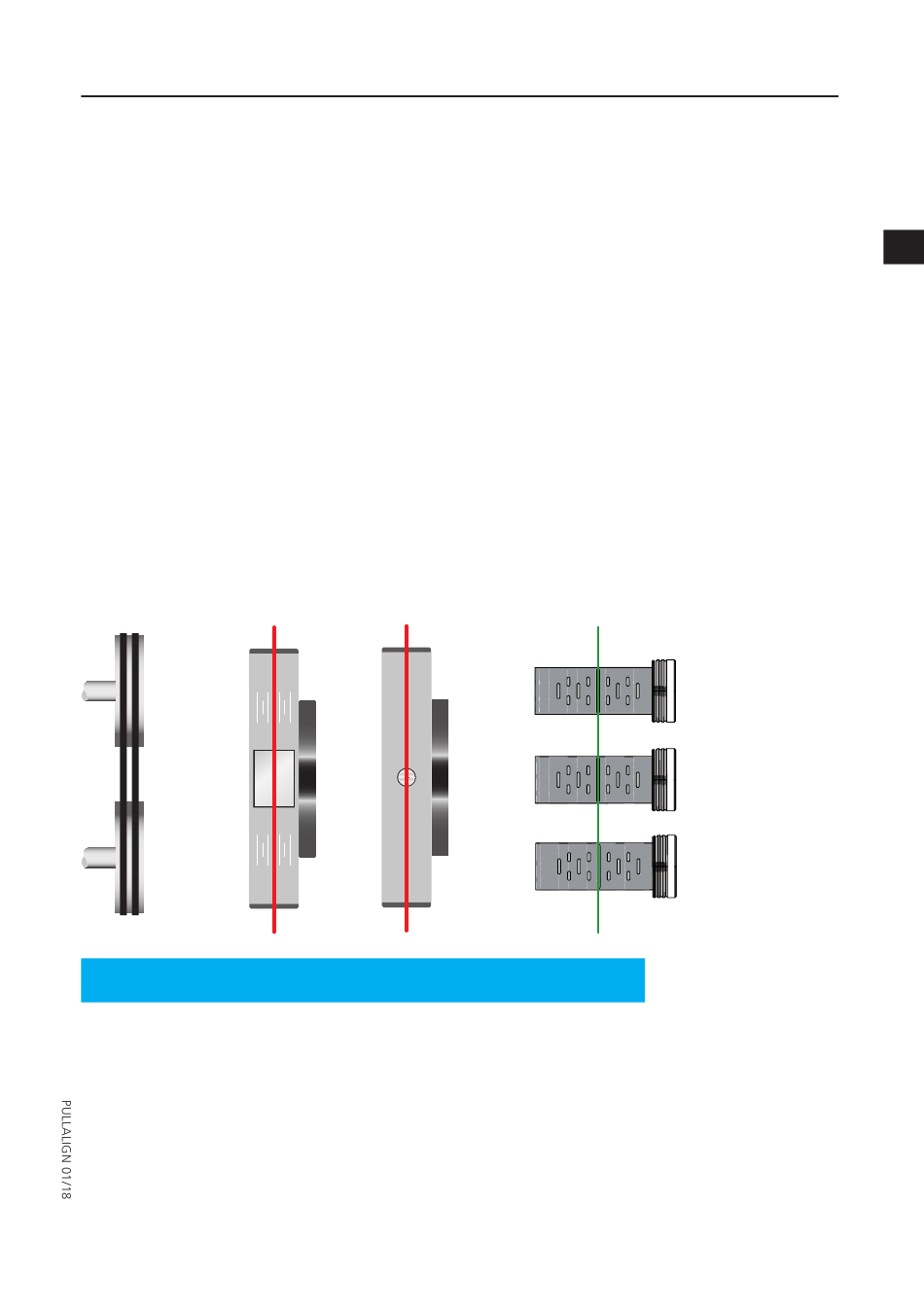

Dans ce cas, un bon alignement est obtenu lorsque le laser frappe
la marque au centre exact des trois cibles.
Bon alignement
Recommandation
Les cibles ajustables ALI 2.303 sont utilisées pour compenser
les différences d'épaisseur des poulies. Faire faire un tour
complet à la zone de cible marquée déplace le centre de
la cible de 1,06 mm (1/24"). Il est possible d'avoir une
compensation pour une épaisseur maximale de 12,7 mm
(1/2"). Cette épaisseur correspond aux quatre marquages
partiels sur la cible.
ou LAMIBLOC
de PRUFTECHNIK. La
®
®
Mode d'emploi résumé
15
