14
Comenzando
Línea del láser
Aviso
Siempre que se lleven a cabo alineaciones, se procurará estar
en sitios protegidos de fuerte luz solar o de lo contrario la
zona próxima debería estar apantallada para poder visualizar
la línea del láser en las 2 unidades.
En caso de desalineaciones extremas, la línea del láser
reflejado puede ser capturada sobre una hoja de papel blanco
que esté cerca del emisor láser.
Corrección de la desalineación (usando el láser y el
reflector)
1. Corrección del ángulo vertical mediante calas en la máquina
movible. Se puede seguir la corrección de esta desalineación
angular en el reflector.
2. Corrección del ángulo horizontal mediante ajuste horizontal de
la máquina movible. Se puede seguir en el emisor láser durante
el ajuste.
3. Corrección de la alineación paralela mediante el ajuste axial
de la máquina movible. Esta corrección puede seguirse en el
reflector.
Siguiendo los tres pasos detallados arriba, se debería notar rápi-
damente una mejora. Sin embargo, como una corrección puede
afectar el estado de otras alineaciones, repita el procedimiento si
fuera necesario hasta que esté alineado.

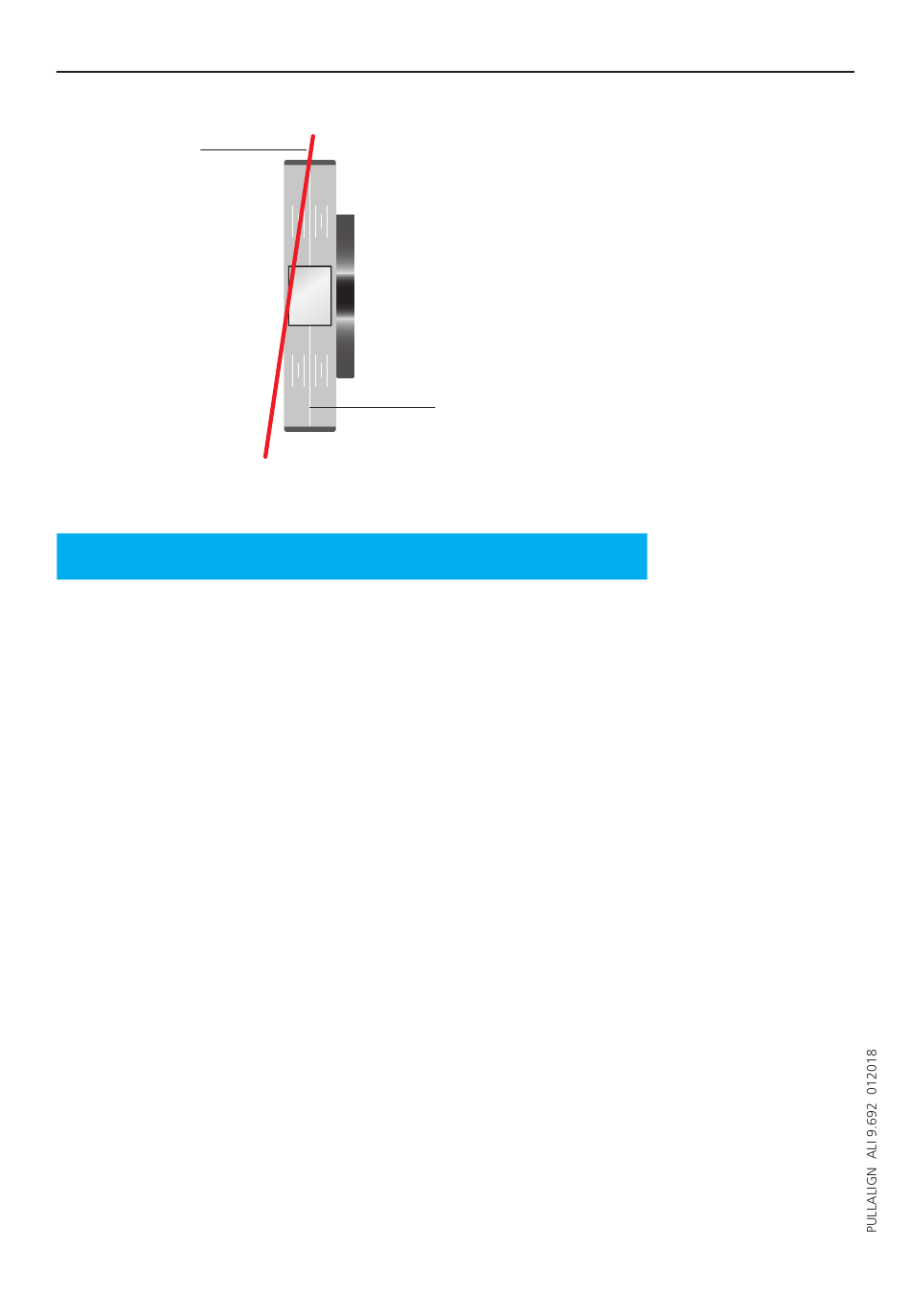

La desalineación
observada aquí es
una combinación de
Angularidad Vertical y
Desalineación Paralela
(reflector PULLALIGN
ALI 2.300).
Línea de referencia
