Ausrichtung der Riemenscheiben
Legen Sie die neuen Riemen in die Laufrillen der Riemenscheiben,
de
positionieren Sie die Scheiben erneut so, dass sie ungefähr
ausgerichtet sind, und kontrollieren Sie den Sitz der Riemen in
den Laufrillen.

Ausrichtung

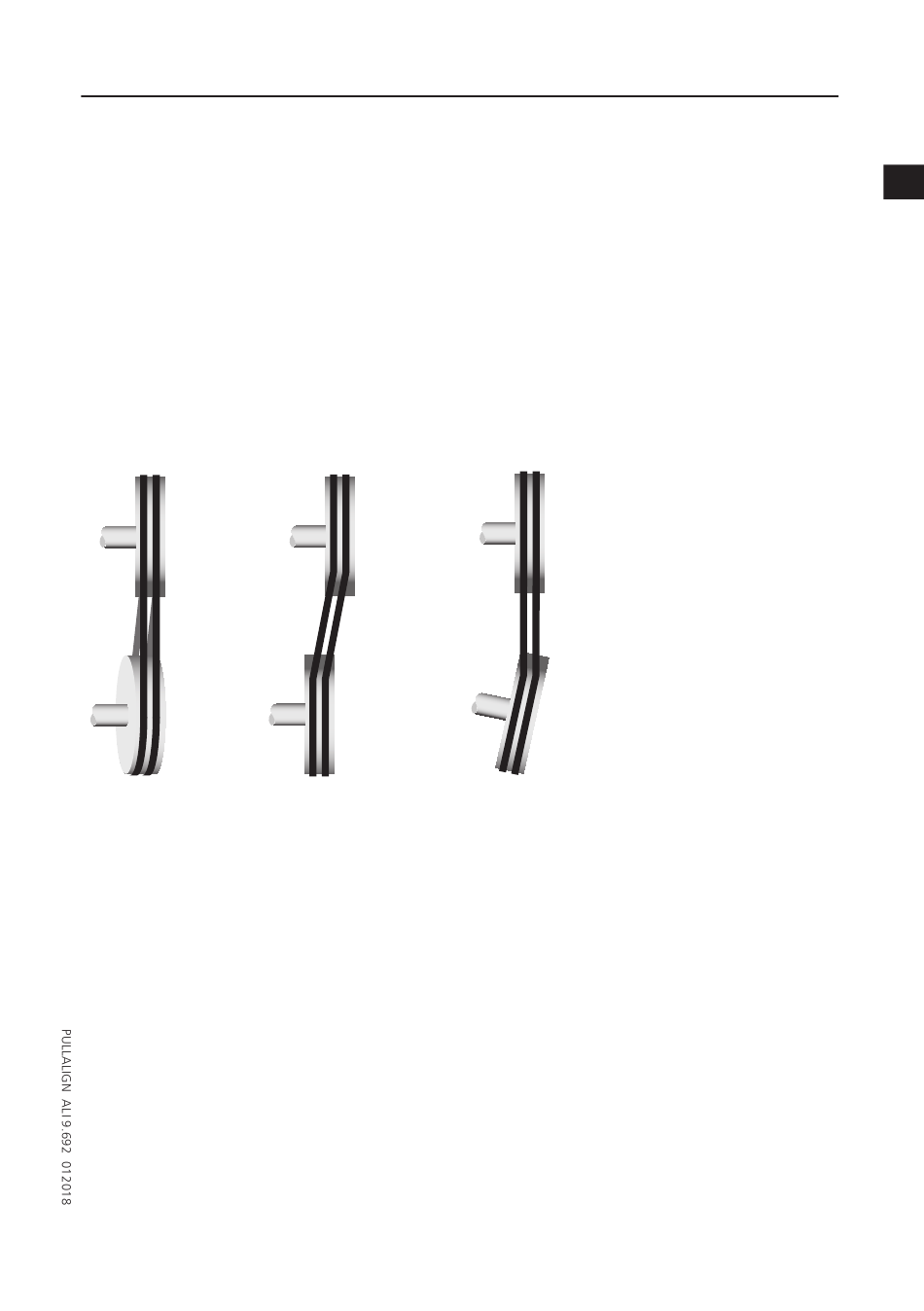

Die Fehlausrichtung von Riemenscheiben kann durch drei
Messgrößen beschrieben werden. Diese sind der vertikale
Winkelversatz, der horizontal Winkelversatz und der
Parallelversatz. Diese können in beliebiger Kombination auftreten.
Es gibt mehrere Methoden, mit denen Riemenscheiben ausge-
richtet werden können. Das am häufigsten eingesetzte Verfahren
ist die Haarlineal- und Schnurmethode, in der Schnüre beide
Scheiben an zwei sich diametral entgegengesetzten Positionen
gleichzeitig berühren müssen. Die Scheiben werden um eine
halbe Drehung gedreht und wieder kontrolliert. Weil Schnüre
sich auch um Ecken legen können, ist es bei dieser Methode nicht
leicht, zwischen Parallelversatz und horizontalem Winkelversatz
zu differenzieren, wenn ein Kontakt an nur drei Stellen herge-
stellt wird. Mit einem Haarlineal bzw. einer Schnur kann unter
bestimmten Umständen ein Drehwinkel nicht erkannt werden.
Diese Methode ist daher nicht nur zeitraubend, sondern auch
arbeitsaufwendig.
