Alineación de poleas
Reflector
Emisor láser

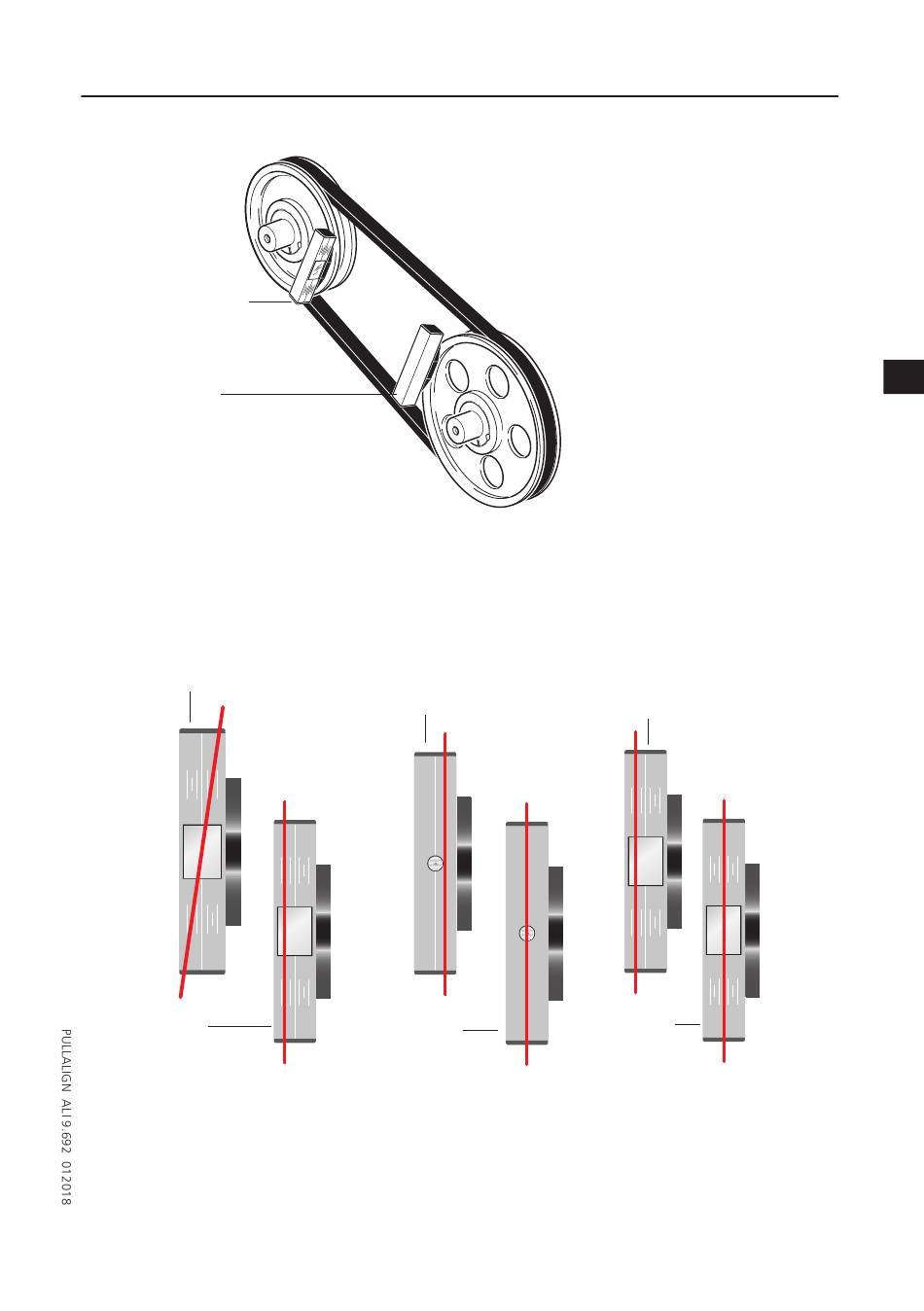

El diagrama mostrado aquí debajo representa una Desalineación
y las correcciones correspondientes, tal y como se observan en la
unidad. (Solo válido para ALI 2.002SET.)
Angularidad Vertical
observada
Después de una
corrección de
Angularidad Vertical
Angularidad
Horizontal observada
Después de una
corrección de
Angularidad
Horizontal
Desalineación
Paralela observada
Después de una
corrección de
Desalineación
Paralela
