Allineamento delle pulegge
installata su una bussola d'albero conica, ispezionare e pulire
la bussola sia esternamente che internamente per assicurare un
montaggio appropriato. Successivamente controllare il gioco
assiale (allentamento) e correggerlo se necessario tramite il
riposizionamento della puleggia sull'albero. Una volta riportati
i giochi nelle tolleranze specificate, procedere con l'installazione
delle nuove cinghie.
Inserire le cinghie nelle sedi delle pulegge, riposizionare le
pulegge con un allineamento approssimato ed accertarsi che le
cinghie siano opportunamente posizionate nelle sedi.

Allineamento

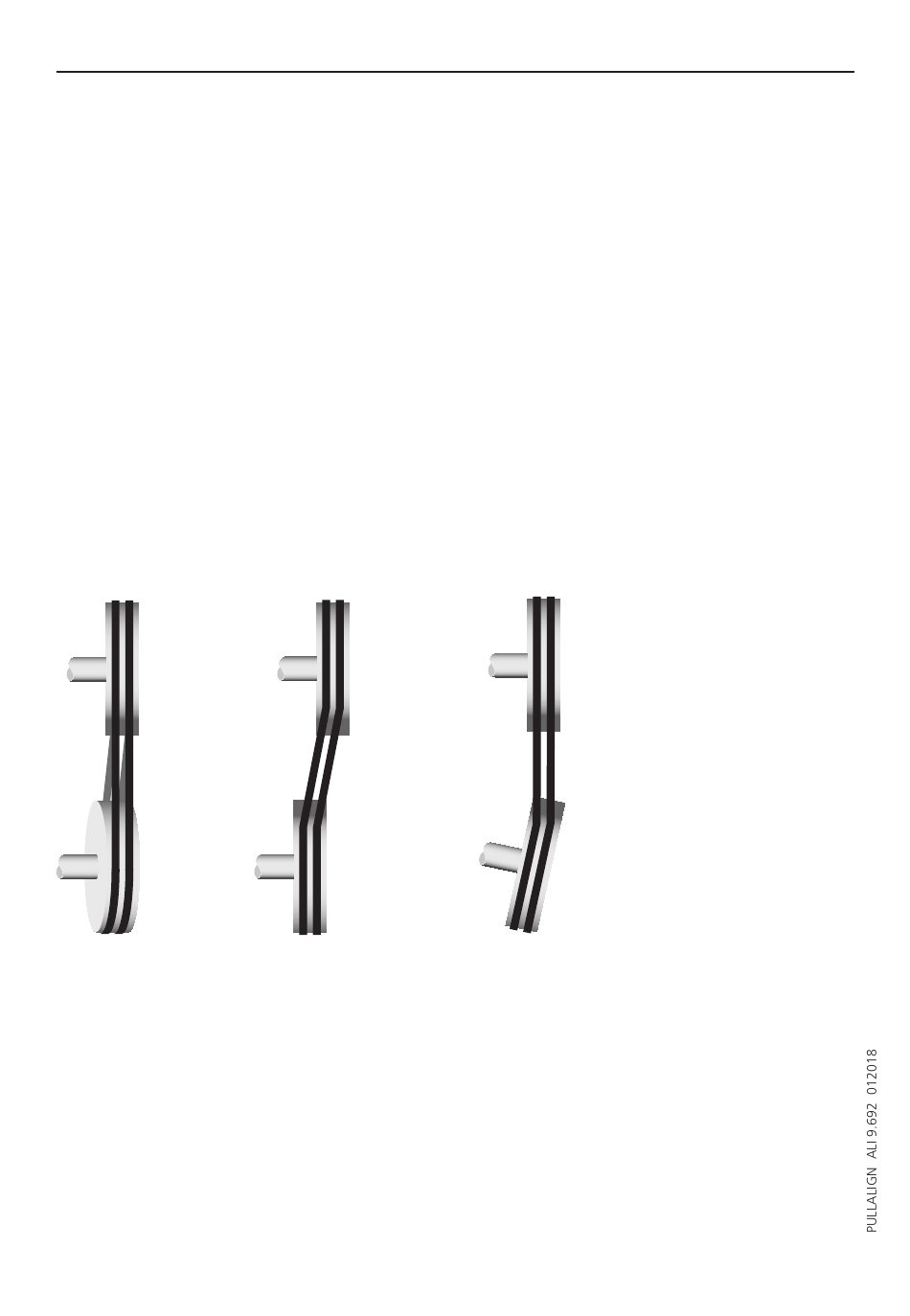

Esistono tre parametri di base per descrivere il disallineamento
delle pulegge: angolazione verticale, angolazione orizzontale e
spostamento assiale. Questi fattori possono presentarsi da soli o
in combinazione tra loro.
Esistono molteplici sistemi per allineare le pulegge. Il più comune
è il metodo con riga e filo, in base al quale i fili devono toccare
ogni puleggia in due posizioni diametralmente opposte allo stesso
momento. Le pulegge vanno ruotate di mezzo giro e quindi
controllate nuovamente. Dato che un filo può piegarsi attorno a
un angolo, non è facile differenziare tra lo spostamento assiale e
l'angolazione orizzontale con un semplice contatto in tre punti.
Inoltre la riga o il filo non possono rilevare l'angolo di torsione
in presenza di determinate condizioni. Questo metodo non solo
richiede un'ampia disponibilità di tempo, ma anche un'alta
intensità di manodopera.
