La correcta alineación se alcanza cuando la línea del láser emitido
y su correspondiente línea reflejada coinciden con las líneas de
referencia en el reflector y emisor láser respectivamente.
Corrección de la desalineación (usando el láser y los
objetivos)
1. Corrija la angularidad calzando la máquina móvil mediante las
placas de ajuste PERMABLOC
La corrección de esta desalineación angular puede observarse en
la superficie de los objetivos.
2. Corrija el desplazamiento ajustando axialmente la máquina
móvil. Esta corrección puede observarse en la superficie de los
objetivos.

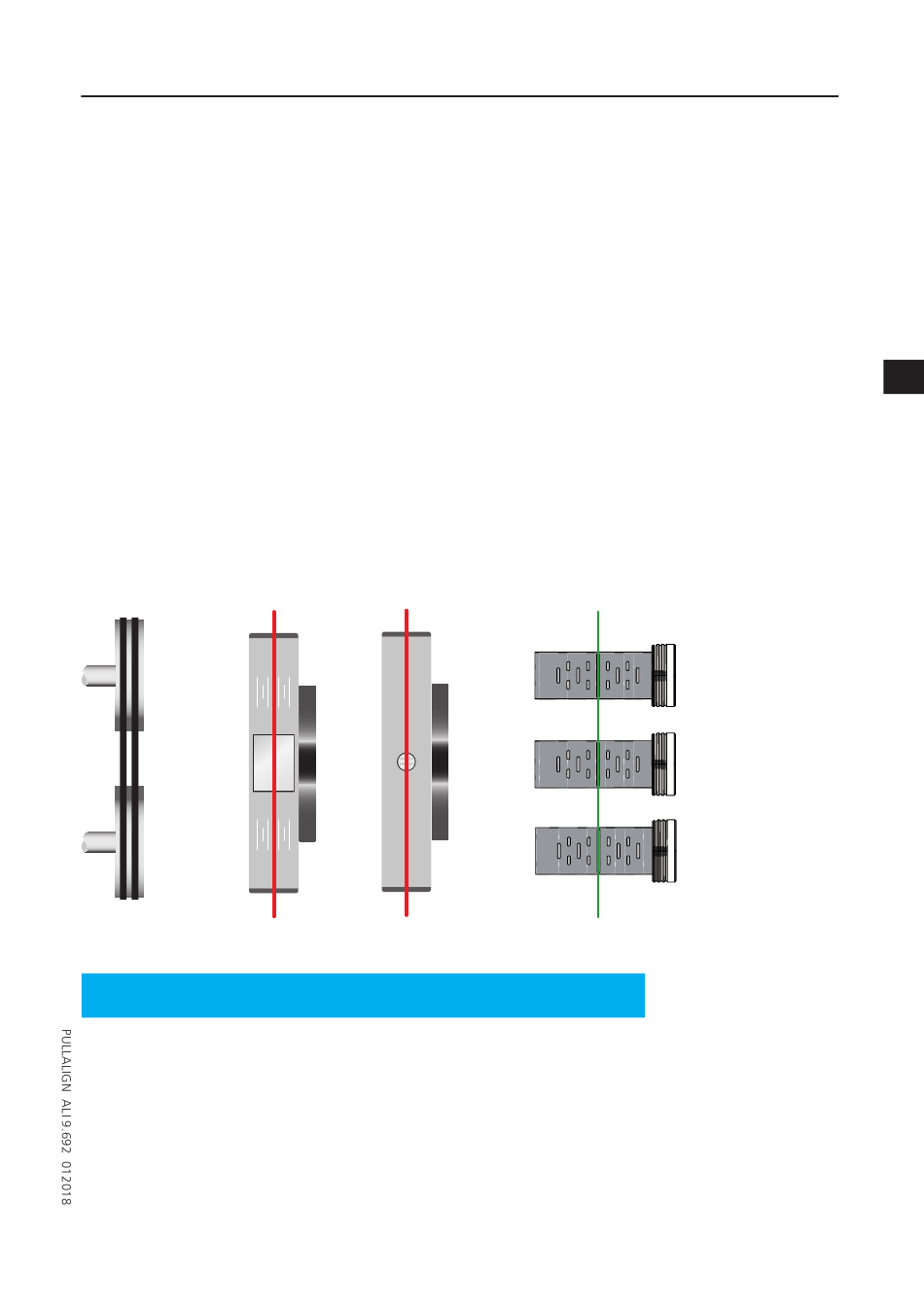

En este caso, se consigue una buena alineación cuando la línea del
láser incide sobre la marca central de los tres objetivos.
Buena alineación
Aviso
Los objetivos ajustables ALI 2.303 se usan para compensar las
diferencias de grosor de las poleas. Al hacer un giro completo
del área objetivo marcada, el centro del objetivo se mueve
1/24" (1,06 mm). Es posible llevar a cabo una compensación
de un grosor máximo de 1/2" (12,7 mm); este grosor se
corresponde con las cuatro marcas parciales del objetivo.
o LAMIBLOC de PRUFTECHNIK.
® ®
