14
Pierwsze kroki

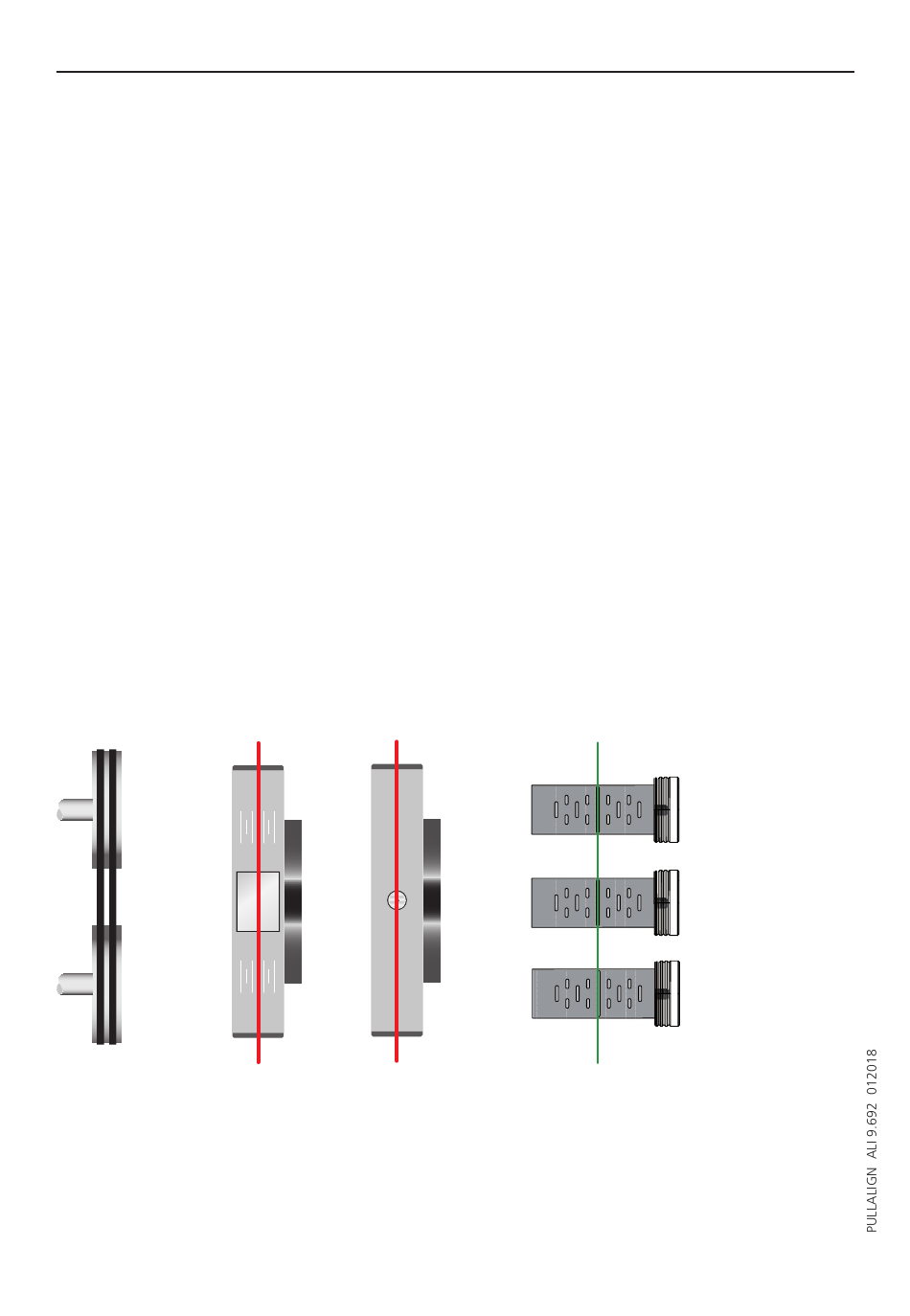

Stan dobrego wyosiowania został osiągnięty, gdy linia lasera
na elemencie ze zwierciadłem i odbita linia na nadajniku lasera
pokrywa się z linią odniesienia na skali obu elementów.
Korekta rozosiowania (za pomocą lasera i celów pomiaro-
wych)
1. Skoryguj odchyłkę kątową za pomocą maszyny ruchomej,
poprzez podkładanie lub ujmowanie podkładek PERMABLOC®
lub LAMIBLOC® firmy PRUFTECHNIK. Korektę rozosiowania
kątowego można zaobserwować na żywo na powierzchni celów
pomiarowych.
2. Skoryguj przesunięcie między kołami pasowymi,
przesuwanie maszyny osiowo, korekta będzie widoczna na
powierzchni celów pomiarowych.
Poprawne wyosiowanie układu uzyskujemy gdy linia lasera
pokrywa sie z linia główna na celach pomiarowych.
Prawidłowe wyosiowanie
poprzez
