System SLIO

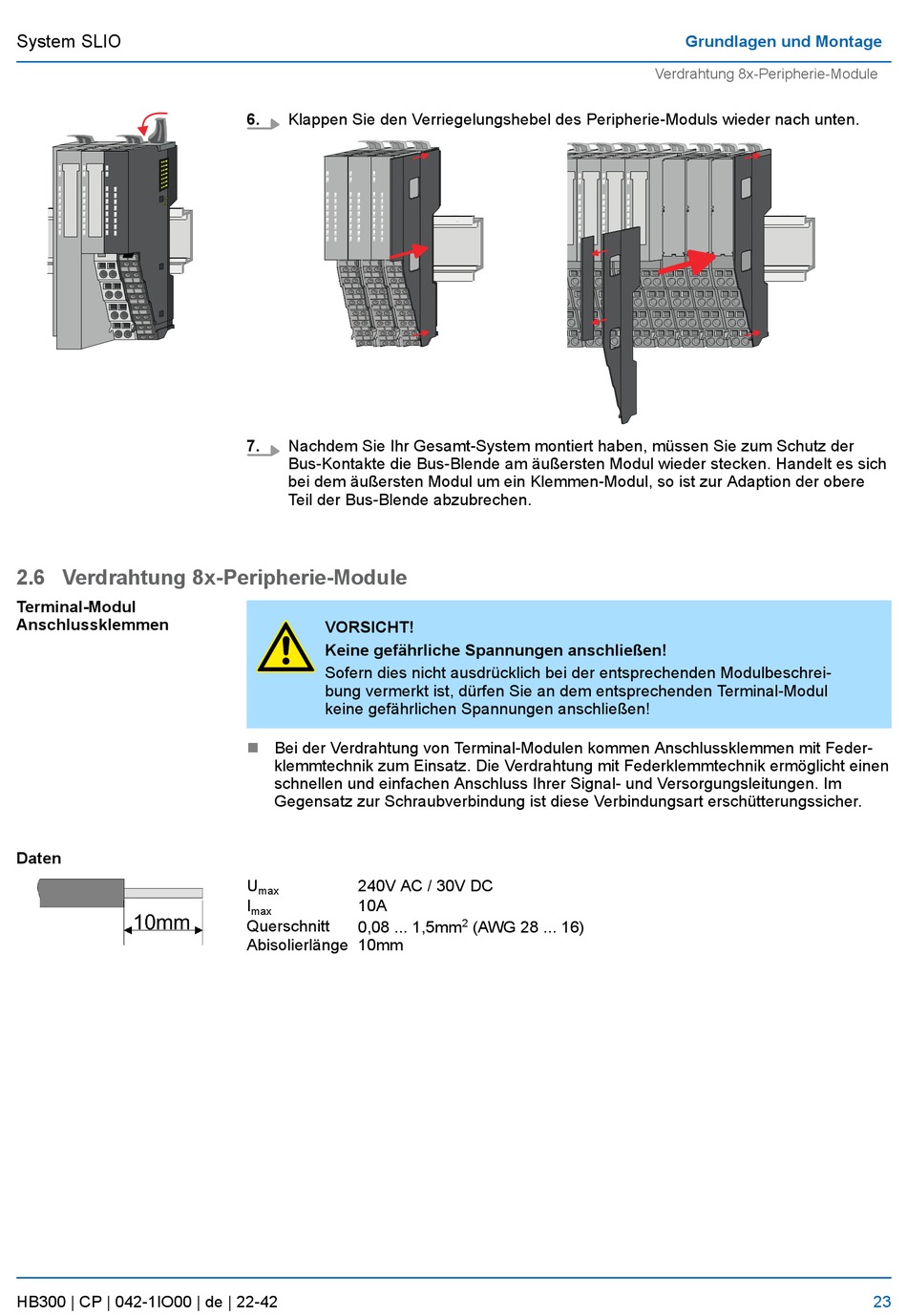

2.6 Verdrahtung 8x-Peripherie-Module
Terminal-Modul
Anschlussklemmen
Daten
HB300 | CP | 042-1IO00 | de | 22-42
6.
Klappen Sie den Verriegelungshebel des Peripherie-Moduls wieder nach unten.
7.
Nachdem Sie Ihr Gesamt-System montiert haben, müssen Sie zum Schutz der
Bus-Kontakte die Bus-Blende am äußersten Modul wieder stecken. Handelt es sich
bei dem äußersten Modul um ein Klemmen-Modul, so ist zur Adaption der obere
Teil der Bus-Blende abzubrechen.
VORSICHT!
Keine gefährliche Spannungen anschließen!
Sofern dies nicht ausdrücklich bei der entsprechenden Modulbeschrei-
bung vermerkt ist, dürfen Sie an dem entsprechenden Terminal-Modul
keine gefährlichen Spannungen anschließen!
n
Bei der Verdrahtung von Terminal-Modulen kommen Anschlussklemmen mit Feder-
klemmtechnik zum Einsatz. Die Verdrahtung mit Federklemmtechnik ermöglicht einen
schnellen und einfachen Anschluss Ihrer Signal- und Versorgungsleitungen. Im
Gegensatz zur Schraubverbindung ist diese Verbindungsart erschütterungssicher.
U
240V AC / 30V DC
max
I
10A
max
Querschnitt
0,08 ... 1,5mm
Abisolierlänge 10mm
2
(AWG 28 ... 16)
Grundlagen und Montage
Verdrahtung 8x-Peripherie-Module
23
